17020 Filtro
Prodotto vecchio
con flange per acqua fino a 40 °C corpo con rivestimento in polvere eposidica blu, inserto di rete in acciaio inossidabile, maglia 500 micron, flangia conforme a EN 1092 - PN 16
PN 16.0

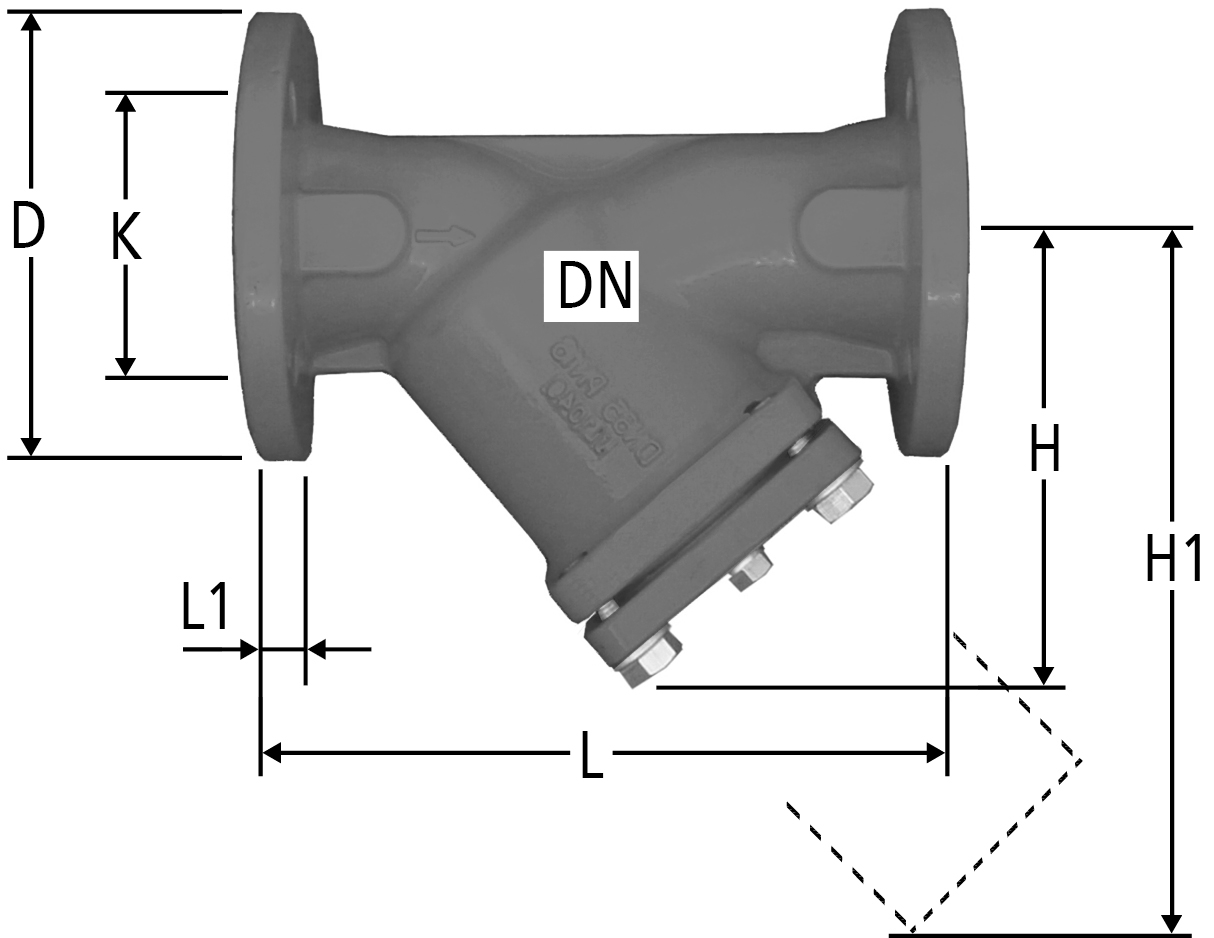

| DN | L | L1 | H | H1 | D | N | K | Kvs | Art. n. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 290 | 19 | 180 | 360 | 185 | 4x Ø18 | 145 | 85 | 65 | 17020.27 | 1 | 716.117 | non più disponibile | ||||
|
|
|||||||||||||||||
| 80 | 310 | 19 | 215 | 430 | 200 | 8x Ø18 | 160 | 109 | 80 | 17020.28 | 1 | 716.118 | non più disponibile | ||||
|
|
|||||||||||||||||
| 100 | 350 | 19 | 235 | 470 | 220 | 8x Ø18 | 180 | 215 | 100 | 17020.29 | 1 | 716.121 | non più disponibile | ||||
|
|
|||||||||||||||||
Nota
N = Numero di fori x diametro
H1 = Altezza di montaggio filtro
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Filtro |
| Dimensione |
|
| Numero di articolo |
17020.27
|
