40097 Prolunga
per tubo di prolunga per rubinetti da giardino antigelo per il montaggio con isolazione esterna effettuata successivamente

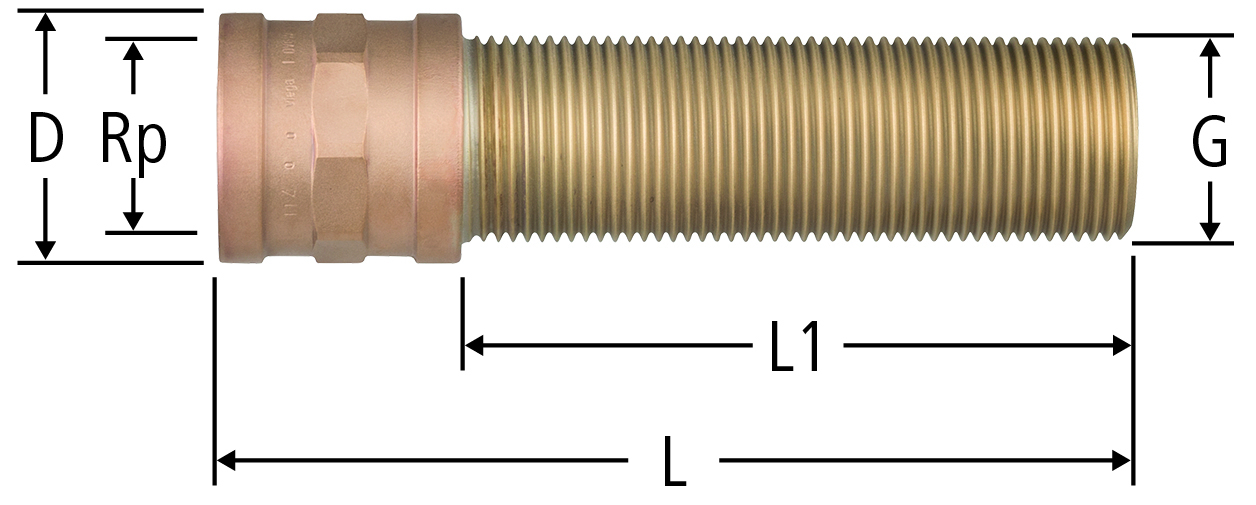

| Rp | G | L | L1 | D | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 145 | 107 | 43 | 1 x 100 | 40097.21 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 1 | 1 | 245 | 117 | 43 | 1 x 200 | 40097.22 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
Nota
La sede della valvola va collocata all'interno, al riparo dal gelo. Può essere neccessario utilizzare l'innesto con il corpo di scarico 40074.72 (250 mm).
CAD / BIM
| Descrizione | Prolunga |
| Dimensione |
|
| Numero di articolo |
40097.21
|
