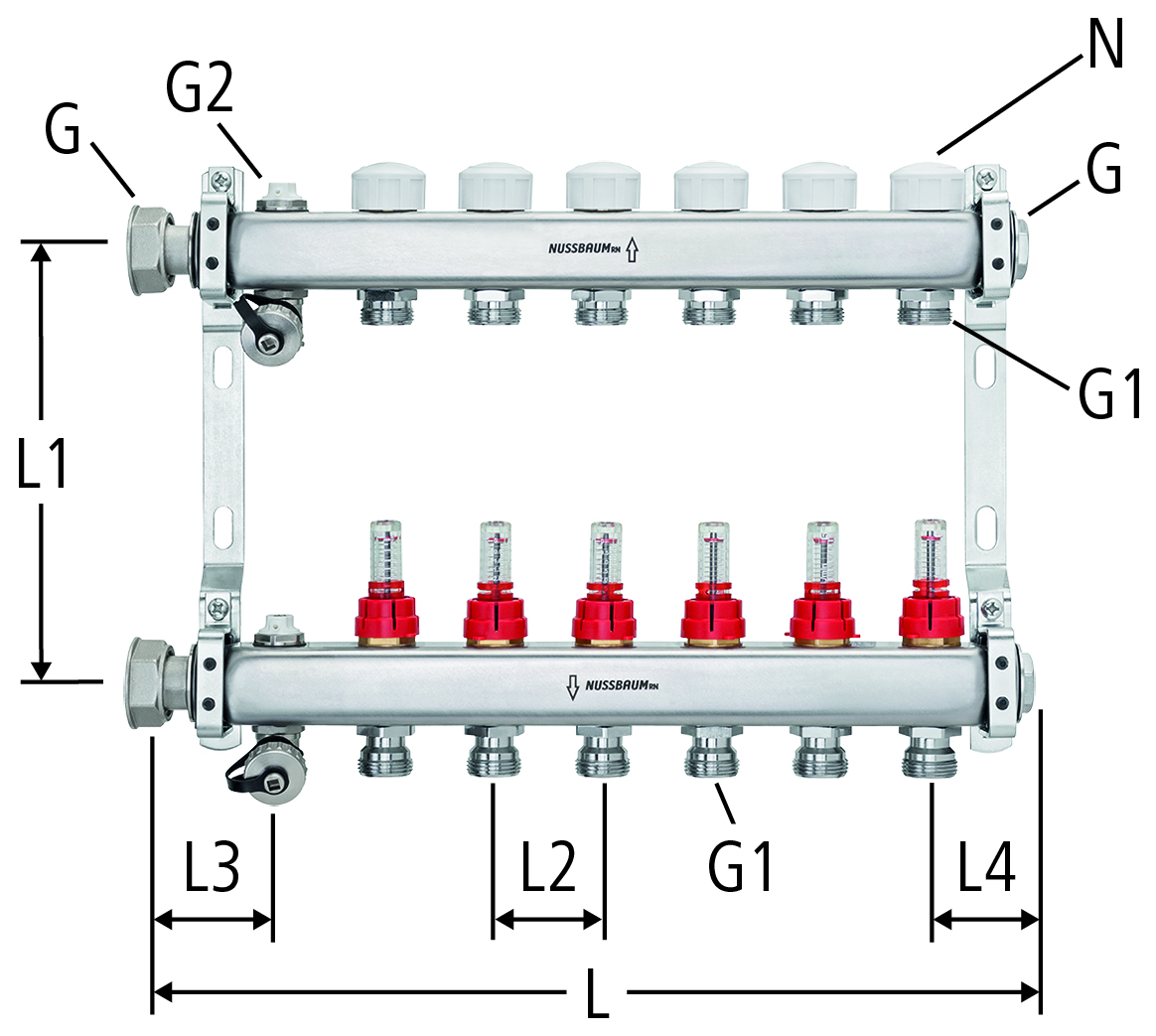

56040 Therm-Control-Collettore di riscaldamento
per riscaldamento a pavimento e attivazione termica delle masse comprendente: collettore di ritorno incl. teste di valvola, collettore di mandata con misuratori di portata e raccordo per Eurocono, tappi di chiusura, valvole di scarico, raccordi, valvole di sfiato e supporti tipo 2
PN 6.0
| G | G1 | G2 | L | L1 | L2 | L3 | L4 | N | Dimensione | Art. n. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ½ | 204 | 200 | 50 | 57 | 47 | 2 | 2 | 56040.21 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 254 | 200 | 50 | 57 | 47 | 3 | 3 | 56040.22 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 304 | 200 | 50 | 57 | 47 | 4 | 4 | 56040.23 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 354 | 200 | 50 | 57 | 47 | 5 | 5 | 56040.24 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 404 | 200 | 50 | 57 | 47 | 6 | 6 | 56040.25 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 454 | 200 | 50 | 57 | 47 | 7 | 7 | 56040.26 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 504 | 200 | 50 | 57 | 47 | 8 | 8 | 56040.27 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 554 | 200 | 50 | 57 | 47 | 9 | 9 | 56040.28 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 604 | 200 | 50 | 57 | 47 | 10 | 10 | 56040.29 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 654 | 200 | 50 | 57 | 47 | 11 | 11 | 56040.30 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 704 | 200 | 50 | 57 | 47 | 12 | 12 | 56040.31 |
| 38 | 1 | - | ||||
|
|
||||||||||||||||||
Nota
N = Numero di circuiti di riscaldamento, G1 = Allacciamento Eurocono
CAD / BIM
| Descrizione | Therm-Control-Collettore di riscaldamento |
| Dimensione |
|
| Numero di articolo |
56040.21
|
