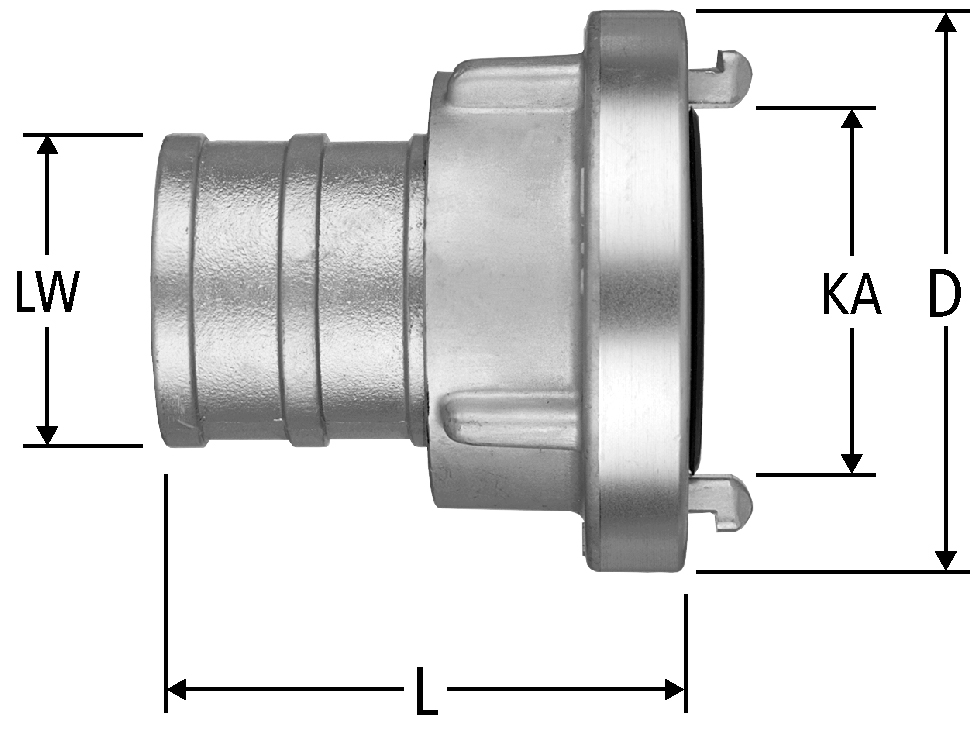

24058 Portagomma Storz
| materiale principale | alluminio |
| pressione nominale | PN 16 |
| D | L | KA | LW | Storz | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 98 | 90 | 66 | 32 | 55 | 32 x 66 | 24058.21 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 98 | 90 | 66 | 38 | 55 | 38 x 66 | 24058.22 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 98 | 90 | 66 | 45 | 55 | 45 x 66 | 24058.23 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 98 | 90 | 66 | 52 | 55 | 52 x 66 | 24058.24 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 98 | 90 | 66 | 55 | 55 | 55 x 66 | 24058.25 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
Nota
LW = diametro interno del tubo
KA = distanza camme
CAD / BIM
| Descrizione | Portagomma Storz |
| Dimensione |
|
| Numero di articolo |
24058.21
|
