17020 Filtre avec bride
Produit ancien
avec tamis filtrant (acier inoxydable)
| matériau principal | fonte grise |
| traitement de surface | revêtement par poudre |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 40 °C |
| fluides | eau |
| norme de bride | EN 1092 - PN 16 |

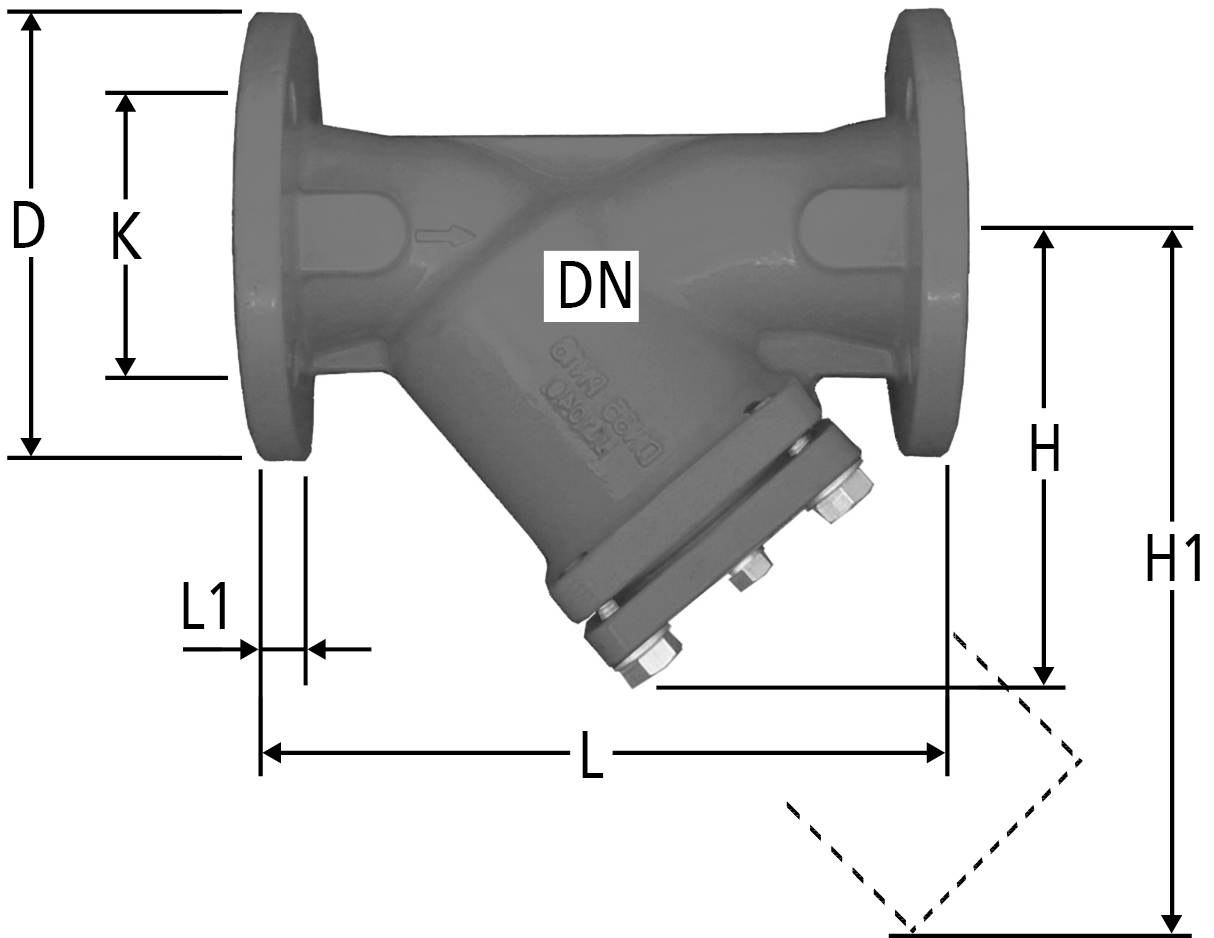

| DN | D | L | L1 | H | H1 | N | w | K | Kvs | Art. n° | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 185 | 290 | 19 | 180 | 360 | 4x Ø18 | 500 | 145 | 85 | 65 | 17020.27 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||||
| 80 | 200 | 310 | 19 | 215 | 430 | 8x Ø18 | 500 | 160 | 109 | 80 | 17020.28 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||||
| 100 | 220 | 350 | 19 | 235 | 470 | 8x Ø18 | 500 | 180 | 215 | 100 | 17020.29 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||||
N = nombre de trous x diamètre
H1 = hauteur de dégagement
w = seuil de filtration [µm]
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Filtre avec bride |
| Taille |
|
| Numéro d’article |
17020.27
|
