55084 Optipress-Therm-Pezzo di tubo
per spazio minimo tra due pressature
| materiale principale | acciaio 1.0034 |
| trattamento della superficie | zincato esternamente |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| Kopie von Betriebstemperatur max. | 95 °C |

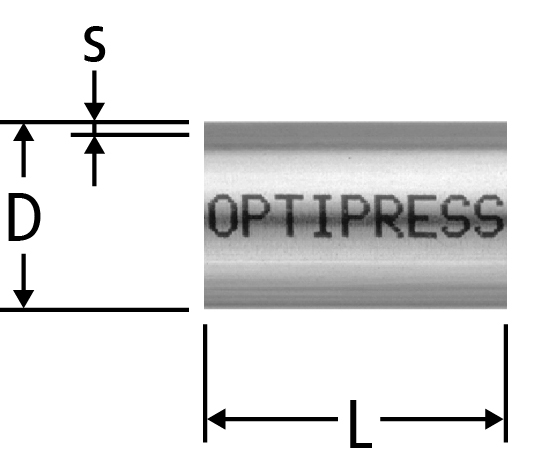

| D | s | L | ζ | Art. n° | VE | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.2 | 49 | 0.8 | 15 | 55084.22 | 5 |
| 34 | 5 | 321.112 |
| 18 | 1.2 | 49 | 0.7 | 18 | 55084.23 | 5 |
| 34 | 5 | 321.113 |
| 22 | 1.5 | 53 | 0.5 | 22 | 55084.24 | 5 |
| 34 | 5 | 321.114 |
| 28 | 1.5 | 58 | 0.4 | 28 | 55084.25 | 5 |
| 34 | 5 | 321.115 |
| 35 | 1.5 | 62 | 0.4 | 35 | 55084.26 | 5 |
| 34 | 5 | 321.116 |
| 42 | 1.5 | 87 | 0.4 | 42 | 55084.27 | 1 |
| 34 | 1 | 321.117 |
| 54 | 1.5 | 105 | 0.3 | 54 | 55084.28 | 1 |
| 34 | 1 | 321.118 |
| 64 | 2.0 | 101 | 0.3 | 64 | 55084.32 | 1 |
| 33 | 1 | - |
| 76.1 | 2.0 | 115 | 0.3 | 76.1 | 55084.29 | 1 |
| 33 | 1 | 321.119 |
| 88.9 | 2.0 | 115 | 0.2 | 88.9 | 55084.30 | 1 |
| 33 | 1 | 321.121 |
| 108 | 2.0 | 135 | 0.1 | 108 | 55084.31 | 1 |
| 33 | 1 | 321.122 |
CAD / BIM
| Descrizione | Optipress-Therm-Pezzo di tubo |
| Dimensione |
|
| Numero di articolo |
55084.22
|
