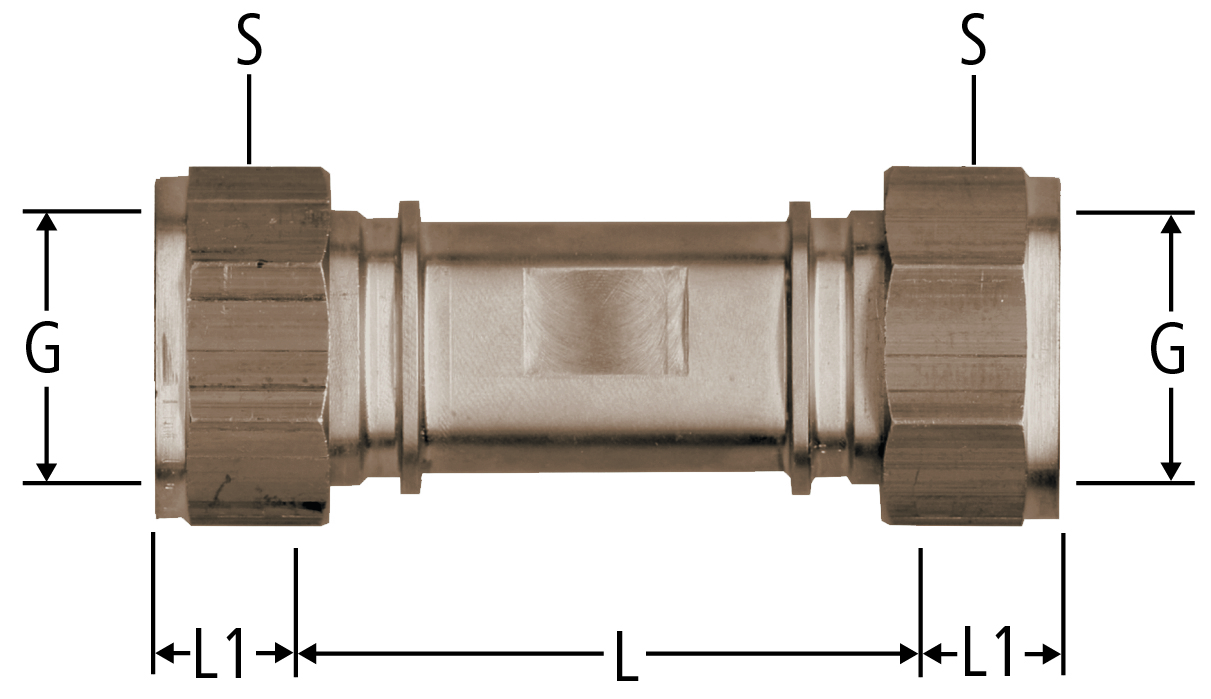

92046 Manicotto con raccordo doppio
con 2 x dado a risvolta libero
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 65 °C |
| DN | GN | G | L | L1 | S | ζ | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 90 | 11 | 46 | 0.1 | 25 (1) | 92046.06 | 01 | 1 |
| ||||
|
|
|||||||||||||||
| 32 | 1¼ | 1½ | 70 | 11 | 53 | 0.1 | 32 (1¼) | 92046.07 | 01 | 1 |
| ||||
|
|
|||||||||||||||
Nota
Il manicotto con raccordo doppio 92046 facilita il montaggio della flangia di allacciamento 12085 nella batteria di distribuzione.
CAD / BIM
| Descrizione | Manicotto con raccordo doppio |
| Dimensione |
|
| Numero di articolo |
92046.06
|
