85205 Optiflex-Profix-Scatola prolungata
per muratura e sistemi premurali corpo a 2 componenti, con manicotto flessibile, gomito con protezione acustica
PN 10.0

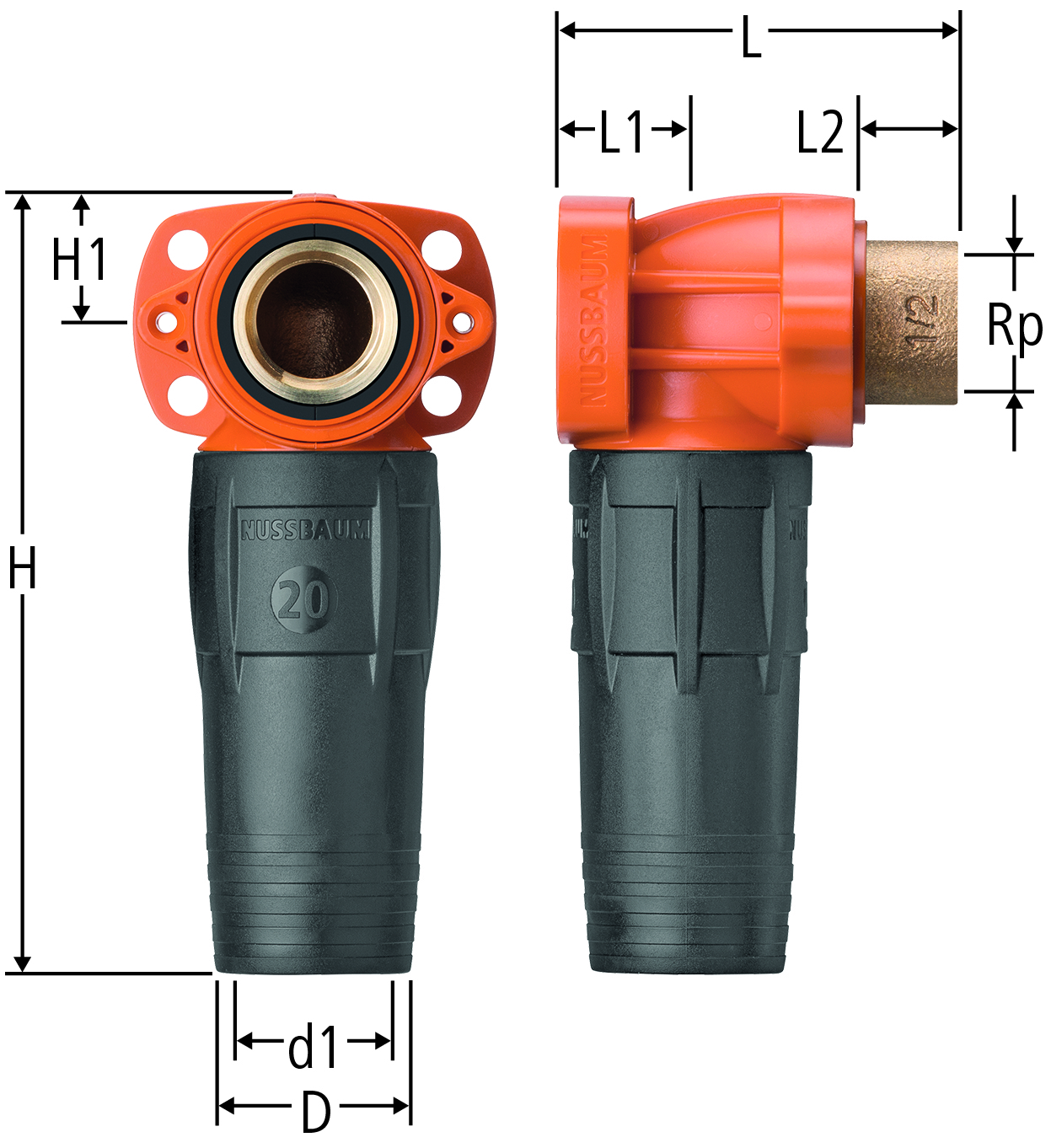

| Rp | d1 | L | L1 | L2 | H | H1 | D | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 70 | 22 | 20 | 126 | 20 | 24 | 1.4 | ½ x 16 | 85205.21 |
| 11 | 1 | - | ||||
|
|
||||||||||||||||||
| ½ | 20 | 70 | 22 | 20 | 126 | 20 | 28 | 1.2 | ½ x 20 | 85205.22 |
| 11 | 1 | - | ||||
|
|
||||||||||||||||||
| ¾ | 20 | 70 | 22 | 20 | 126 | 20 | 28 | 1.4 | ¾ x 20 | 85205.23 |
| 11 | 1 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Profix-Scatola prolungata |
| Dimensione |
|
| Numero di articolo |
85205.21
|
