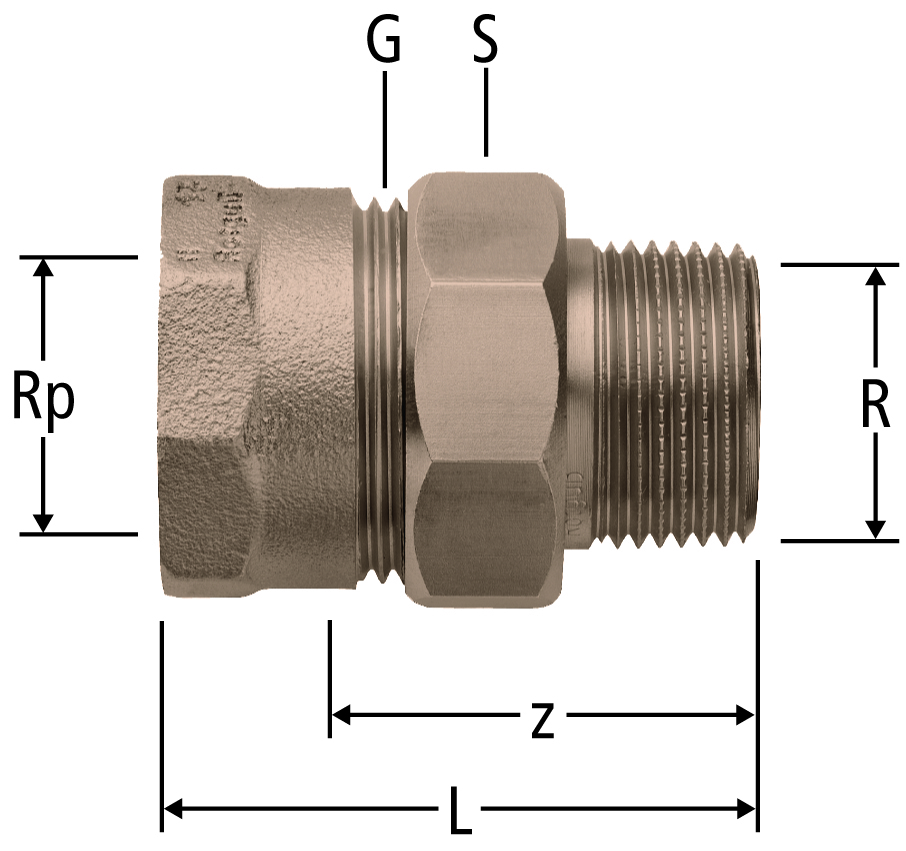

92042 Optifitt-Serra-Raccordo
| Rp | R | G | z | L | S | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | ½ | 40 | 50 | 23 | 0.3 | ⅜ | 92042.03 |
| 03 | 5 | 215.211 | ||||
|
|
||||||||||||||||
| ½ | ½ | ¾ | 47 | 60 | 29 | 0.2 | ½ | 92042.04 |
| 03 | 1 | 215.212 | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 1 | 51 | 66 | 36 | 0.1 | ¾ | 92042.05 |
| 03 | 1 | 215.213 | ||||
|
|
||||||||||||||||
| 1 | 1 | 1¼ | 56 | 73 | 46 | 0.1 | 1 | 92042.06 |
| 03 | 1 | 215.214 | ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 1½ | 62 | 81 | 52 | 0.1 | 1¼ | 92042.07 |
| 03 | 1 | 215.215 | ||||
|
|
||||||||||||||||
| 1½ | 1½ | 1¾ | 64 | 83 | 59 | 0.1 | 1½ | 92042.08 |
| 03 | 1 | 215.216 | ||||
|
|
||||||||||||||||
| 2 | 2 | 2⅜ | 58 | 82 | 75 | 0.1 | 2 | 92042.09 |
| 03 | 1 | 215.217 | ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Optifitt-Serra-Raccordo |
| Dimensione |
|
| Numero di articolo |
92042.03
|
