92040 Optifitt-Serra-Raccordo

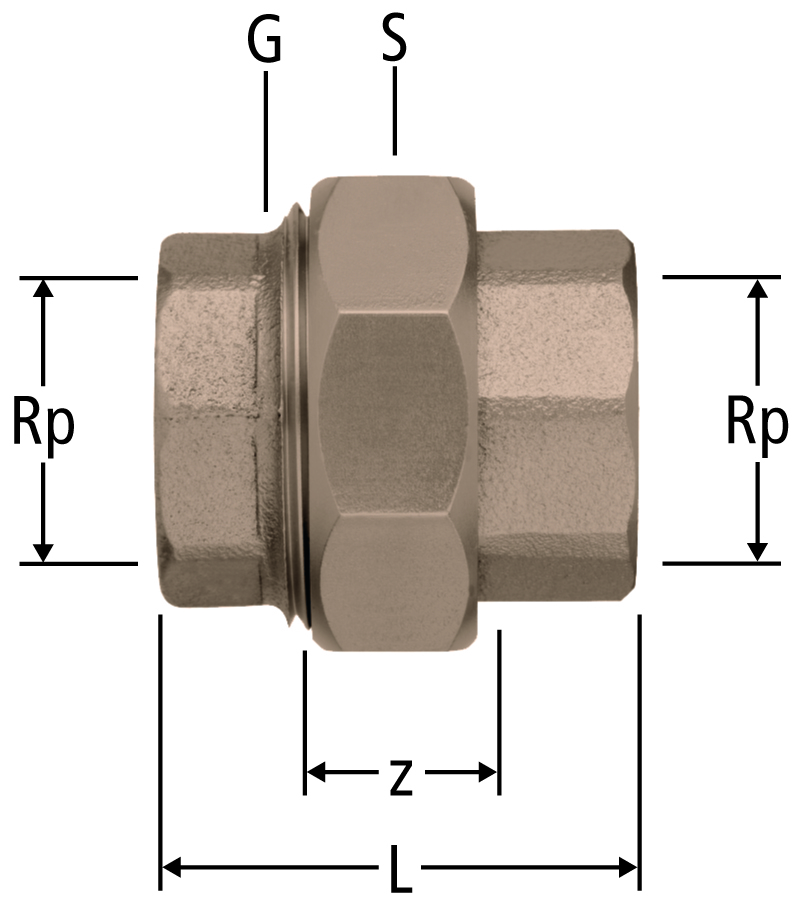

| Rp | G | z | L | S | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ¾ | 15 | 35 | 29 | 0.3 | ⅜ | 92040.03 |
| 03 | 1 | 215.111 | ||||
|
|
|||||||||||||||
| ½ | 1 | 15 | 41 | 36 | 0.2 | ½ | 92040.04 |
| 03 | 1 | 215.112 | ||||
|
|
|||||||||||||||
| ¾ | 1¼ | 15 | 45 | 46 | 0.1 | ¾ | 92040.05 |
| 03 | 1 | 215.113 | ||||
|
|
|||||||||||||||
| 1 | 1½ | 17 | 51 | 52 | 0.1 | 1 | 92040.06 |
| 03 | 1 | 215.114 | ||||
|
|
|||||||||||||||
| 1¼ | 2 | 19 | 57 | 65 | 0.1 | 1¼ | 92040.07 |
| 03 | 1 | 215.115 | ||||
|
|
|||||||||||||||
| 1½ | 2⅜ | 20 | 58 | 75 | 0.1 | 1½ | 92040.08 |
| 03 | 1 | 215.116 | ||||
|
|
|||||||||||||||
| 2 | 2½ | 16 | 64 | 80 | 0.1 | 2 | 92040.09 |
| 03 | 1 | 215.117 | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Optifitt-Serra-Raccordo |
| Dimensione |
|
| Numero di articolo |
92040.03
|
