84215 Optiflex-Flowpress-Gomito

Name: Optiflex-Flowpress-Gomito
Brand: Nussbaum
SKU: 84215
Price: 18.9 CHF
Availability: InStock

Info

con flangia murale

PN 10.0

Varianti prodotto

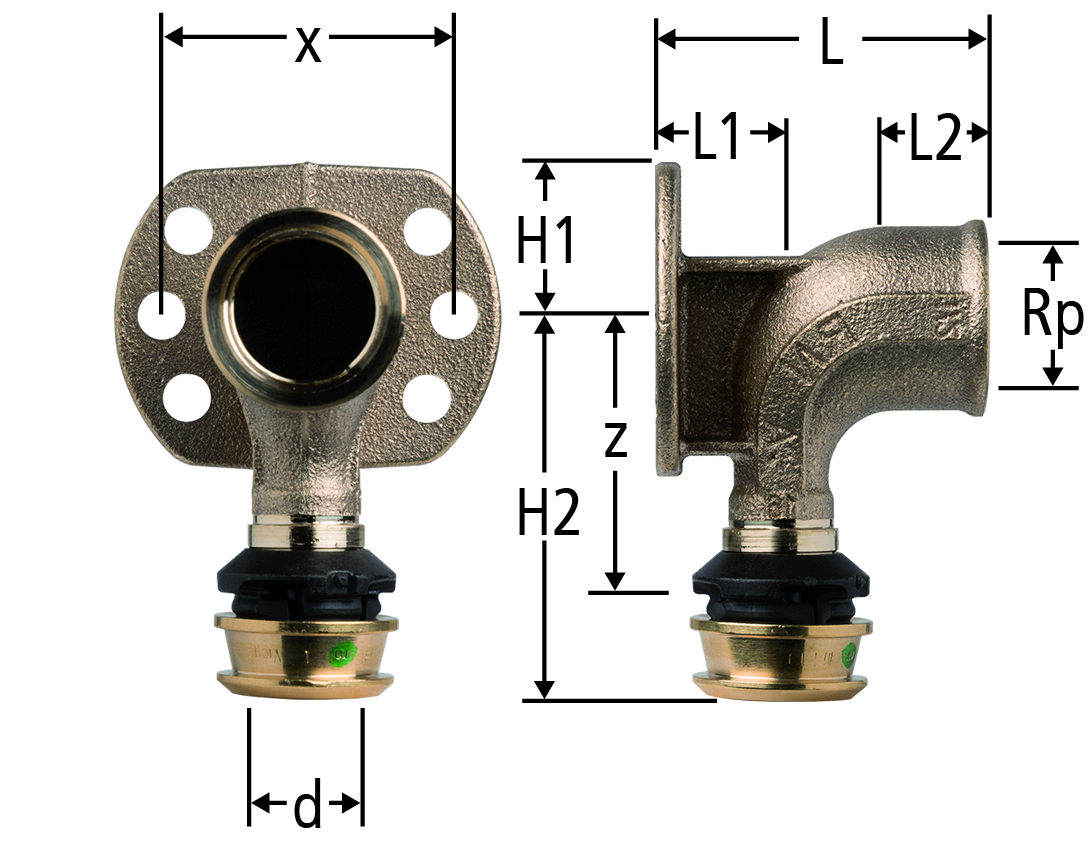

Legenda

Rp	d	z	L	L1	L2	H1	H2	x	ζ		Art. n.	CHF	VE	suissetec	Ordinare	Pezzi di ricambio e accessori
½ x 16 x 45 ½ x 16 x 45	½	16	36	45	17	9	21	51	40	2.1	½ x 16 x 45	84215.21	10	5	342.411	84215.21 Ordinare pz.	Spettacolo

½ x 20 x 45 ½ x 20 x 45	½	20	36	45	17	9	21	51	40	1.7	½ x 20 x 45	84215.22	10	5	342.412	84215.22 Ordinare pz.	Spettacolo

¾ x 20 x 46 ¾ x 20 x 46	¾	20	38	46	17	10	21	53	48	1.7	¾ x 20 x 46	84215.23	10	5	342.422	84215.23 Ordinare pz.	Spettacolo

½ x 16 x 63 ½ x 16 x 63	½	16	39	63	18	35	20	54	40	2.1	½ x 16 x 63	84215.24	10	1	342.411	84215.24 Ordinare pz.	Spettacolo

½ x 20 x 63 ½ x 20 x 63	½	20	39	63	18	35	20	54	40	1.7	½ x 20 x 63	84215.25	10	1	342.412	84215.25 Ordinare pz.	Spettacolo

½ x 16 x 75 ½ x 16 x 75	½	16	39	75	18	46	20	54	40	2.1	½ x 16 x 75	84215.26	10	1	-	84215.26 Ordinare pz.	Spettacolo

½ x 20 x 75 ½ x 20 x 75	½	20	39	75	18	46	20	54	40	1.7	½ x 20 x 75	84215.27	10	1	-	84215.27 Ordinare pz.	Spettacolo

Nota

L2 = Lunghezza filettata

CAD / BIM
