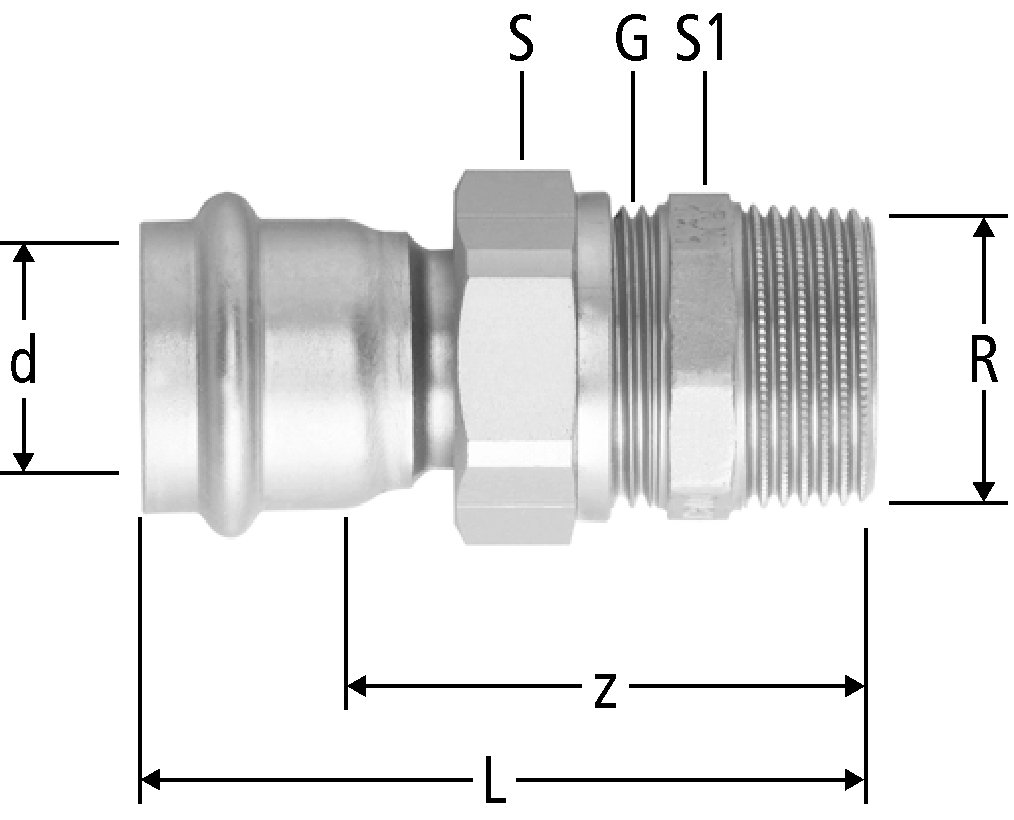

55046 Optipress-Therm-Raccordo
| R | G | d | z | L | S | S1 | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 45 | 67 | 30 | 27 | 0.6 | 15 x ½ | 55046.22 |
| 34 | 1 | 326.122 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 22 | 54 | 77 | 30 | 27 | 0.5 | 22 x ¾ | 55046.25 |
| 34 | 1 | - | ||||
|
|
|||||||||||||||||
| 1 | 1 | 22 | 53 | 76 | 37 | 34 | 0.5 | 22 x 1 | 55046.30 |
| 34 | 5 | 326.124 | ||||
|
|
|||||||||||||||||
| 1 | 1 | 28 | 63 | 87 | 37 | 34 | 0.5 | 28 x 1 | 55046.26 |
| 34 | 1 | 326.125 | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 35 | 58 | 84 | 53 | 50 | 0.5 | 35 x 1¼ | 55046.27 |
| 34 | 1 | 326.126 | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 42 | 59 | 95 | 60 | 55 | 0.4 | 42 x 1½ | 55046.28 |
| 34 | 1 | 326.127 | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 54 | 69 | 109 | 78 | 72 | 0.4 | 54 x 2 | 55046.29 |
| 34 | 1 | 326.128 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optipress-Therm-Raccordo |
| Dimensione |
|
| Numero di articolo |
55046.22
|
