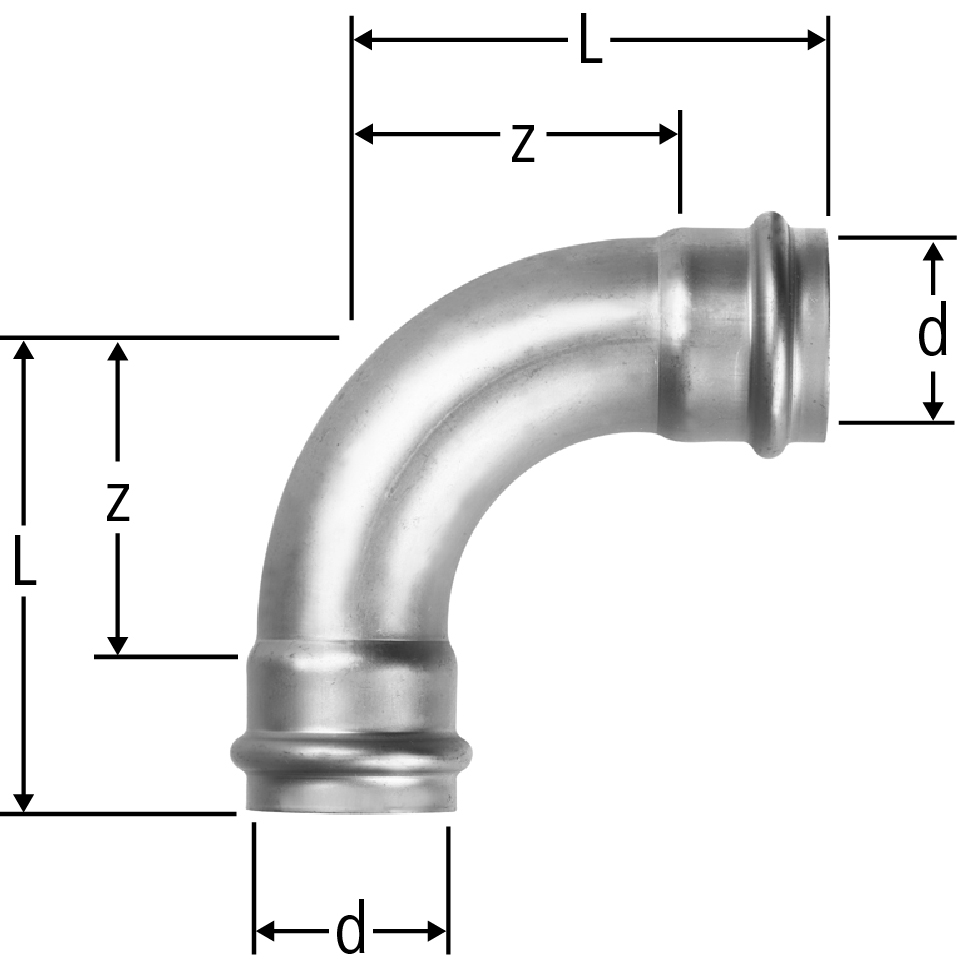

55000 Optipress-Therm-Curva 90°
PN 16.0
| d | z | L | ζ | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 38 | 0.8 | 15 | 55000.22 |
| 34 | 5 | 321.212 | ||||
|
|
|||||||||||||
| 18 | 18 | 40 | 0.5 | 18 | 55000.23 |
| 34 | 5 | 321.213 | ||||
|
|
|||||||||||||
| 22 | 26 | 49 | 0.3 | 22 | 55000.24 |
| 34 | 5 | 321.214 | ||||
|
|
|||||||||||||
| 28 | 34 | 58 | 0.4 | 28 | 55000.25 |
| 34 | 5 | 321.215 | ||||
|
|
|||||||||||||
| 35 | 33 | 59 | 0.2 | 35 | 55000.26 |
| 34 | 5 | 321.216 | ||||
|
|
|||||||||||||
| 42 | 50 | 87 | 0.3 | 42 | 55000.27 |
| 34 | 1 | 321.217 | ||||
|
|
|||||||||||||
| 54 | 65 | 105 | 0.3 | 54 | 55000.28 |
| 34 | 1 | 321.218 | ||||
|
|
|||||||||||||
| 64 | 84 | 127 | 0.3 | 64 | 55000.70 |
| 33 | 1 | 321.223 | ||||
|
|
|||||||||||||
| 76.1 | 99 | 149 | 0.2 | 76.1 | 55000.71 |
| 33 | 1 | 321.219 | ||||
|
|
|||||||||||||
| 88.9 | 115 | 165 | 0.2 | 88.9 | 55000.72 |
| 33 | 1 | 321.221 | ||||
|
|
|||||||||||||
| 108 | 138 | 198 | 0.2 | 108 | 55000.73 |
| 33 | 1 | 321.222 | ||||
|
|
|||||||||||||
CAD / BIM
| Descrizione | Optipress-Therm-Curva 90° |
| Dimensione |
|
| Numero di articolo |
55000.22
|
