299.1.071 / V2

5 Progettazione ed esecuzione

5.1 Norme e regolamenti

Per la progettazione e l’esecuzione devono essere rispettate le regole della tecnica comunemente riconosciute e, in particolare, le norme, le direttive e i fogli d’istruzioni della SIA, della SSIGA e di suissetec.

5.2 Ulteriori informazioni

Per la progettazione e l’esecuzione degli impianti della Nussbaum vanno tenuti in considerazione i documenti tecnici della Nussbaum.

5.3 Obbligo di notifica di impianti a gas

Ogni impianto Optipress-Gaz – sia che si tratti di una nuova installazione, di un ampliamento o di una modifica – deve essere notificato per iscritto all’azienda del gas e agli altri uffici di competenza prima dell’inizio dei lavori (direttiva G1 della SSIGA). La competenza degli impianti a gas liquido spetta al fornitore dell’impianto. La realizzazione dell’impianto potrà essere iniziata solo dopo la concessione della relativa autorizzazione.

5.4 Prova di pressione di impianti a gas

Un impianto Optipress-Gaz può essere messo in servizio soltanto dopo che l’azienda del gas di competenza o un ente di controllo da essa incaricato abbia verificato la conformità dell’impianto ai requisiti della direttiva G1 e la corretta esecuzione dei controlli.

5.5 Installazioni miste

Con installazioni miste si intendono installazioni in cui i componenti di condutture quali tubi, fitting, flange, compensatori e rubinetteria siano realizzati in materiali metallici di diverso tipo. Nelle installazioni miste sussiste il rischio di corrosione da contatto dovuta a reazioni elettrochimiche. Per impedire la corrosione da contatto nelle installazioni miste è necessario osservare le seguenti regole:

  • I componenti di condutture in acciaio inossidabile non possono essere collegati direttamente con componenti di condutture in acciaio non legato o in rame. Per realizzare tali collegamenti è necessario impiegare elementi di collegamento idonei, ad esempio in bronzo.

Per la parte risanata è irrilevante se, guardando nella direzione di flusso, a monte o a valle di Optipress-Gaz rimangano posati tubi in acciaio zincato o in rame. I raccordi, i pressfitting e la rubinetteria in bronzo della Nussbaum sono resistenti anche alla corrosione per dezincificazione e alla tensocorrosione.

5.5.1 Installazioni miste consentite con Optipress-Gaz

Rispettando le regole menzionate sono possibili le seguenti installazioni miste omologate dal punto di vista della protezione contro la corrosione:

Installazioni miste consentite con Optipress-Gaz

5.6 Isolamento tecnico

Gli isolamenti tecnici allʼinterno di impianti tecnici per l’edilizia devono soddisfare diversi requisiti. A seconda del campo d’impiego, tali requisiti dipendono dalla finalità di protezione. Gli isolamenti non fungono da protezione contro la corrosione per i componenti dell’impianto. Se gli isolamenti sono bagnati creano, per le superfici metalliche isolate, condizioni di corrosione diverse. I materiali isolanti possono trattenere l’umidità molto a lungo. Al loro interno possono pertanto accumularsi sostanze corrosive come ioni di cloruro e di nitrato. Gli impianti di acqua potabile per acqua fredda e acqua calda devono essere isolati contro la perdita di calore, contro il riscaldamento dell’acqua e il rumore nonché contro la condensa superficiale. Negli impianti di riscaldamento, l’isolamento ha il compito di evitare il più possibile i processi di scambio termico. Laddove l’impianto assolve anche a una funzione di raffreddamento ≥ +4 °C è necessario prestare particolare attenzione alle leggi fisiche.

5.7 Protezione contro la corrosione esterna

La tabella seguente riporta esempi di possibili situazioni costruttive e le misure di protezione adeguate:

Situazione costruttiva

Misure di protezione

Situazione costruttiva senza misure di protezione

Situazione costruttiva con misure di protezione

Attraversamenti di pareti e pavimenti

In presenza di attraversamenti di pareti e pavimenti sussiste il pericolo che, durante la fase di costruzione e asciugatura di pareti e pavimenti, l’umidità penetri nei tubi.

Il calcestruzzo e altri materiali da costruzione possono contenere sostanze corrosive in grado di attaccare sia tubi in acciaio al carbonio sia tubi in acciaio inossidabile.

Nelle zone di attraversamenti di pareti e soffitti, l’impianto deve essere adeguatamente protetto, ad esempio con una guaina di protezione 83200 o con una fascia 83204. Il rivestimento deve essere applicato in modo tale da estendersi oltre l’attraversamento in direzione dell’ambiente circostante – e alle estremità deve essere isolato contro l’infiltrazione di acqua, ad esempio con un nastro adesivo di chiusura 83208.

Posa incassata delle condutture, contatto con materiali da costruzione umidi contenenti cloruro

I materiali da costruzione – ad esempio nei bettoncini – possono contenere sostanze che esercitano un’azione corrosiva sulle tubazioni non protette. Anche un’eventuale infiltrazione d’acqua durante la fase di costruzione può danneggiare le tubazioni.

L’impianto deve essere protetto rendendolo privo di pori. A tale scopo si può, ad esempio, utilizzare la guaina di protezione 83200 abbinata al nastro adesivo di chiusura 83208 e alla fascia 83204.

Posa delle condutture in ambienti con gas e vapori corrosivi

Sono interessati gli ambienti con aria ad azione corrosiva come, ad esempio, aria arricchita con ammoniaca, acido nitrico, cloro, acidi cloridrici o gas serra contenenti CFC. Si tratta, ad esempio, di stalle, locali in cui vengono eseguiti processi galvanici, aree di piscine, latterie o caseifici, IDA o ambienti in cui vengono immagazzinati detergenti.

Ove possibile è consigliabile prevedere una modifica nella posa delle condutture. Se tale modifica non è realizzabile, l’impianto deve essere dotato di una protezione adeguata. A tale scopo si può, ad esempio, utilizzare una vernice protettiva o la guaina di protezione 83200 abbinata al nastro adesivo di chiusura 83208 e alla fascia 83204.

Protezione contro la corrosione esterna – situazioni costruttive e misure di protezione

In tutte le situazioni indicate, l’impianto (tubi e fitting) deve essere adeguatamente protetto con isolanti privi di cloruri. Soprattutto durante la fase di costruzione sussiste un rischio elevato che l’umidità possa infiltrarsi fino alle tubazioni non protette e, in seguito, provocare danni da corrosione.

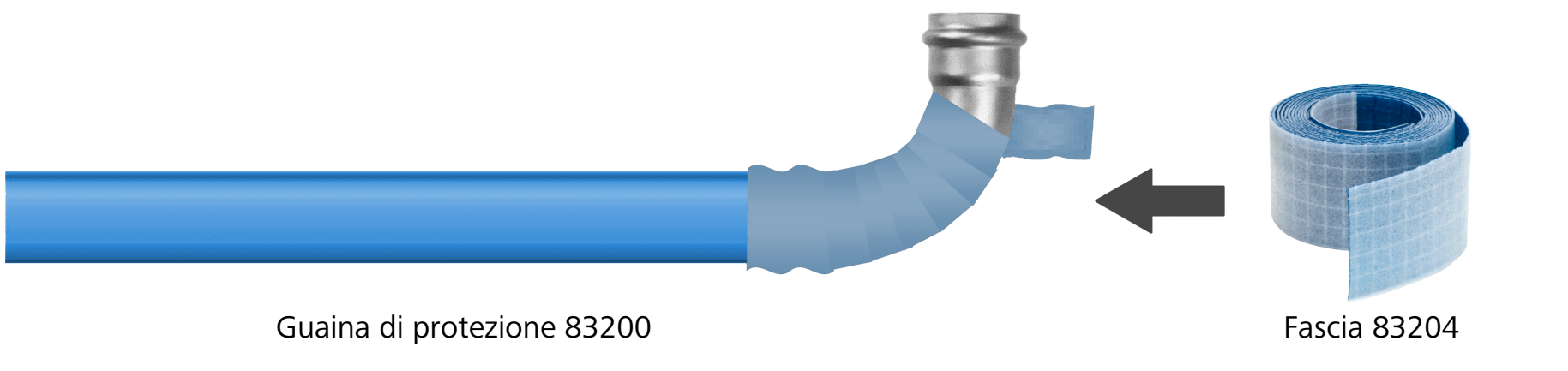

Nelle zone a rischio viene raccomandato l’impiego della guaina di protezione 83200.

Le estremità devono essere sigillate in modo da impedire l’infiltrazione di acqua sotto il rivestimento, ad esempio utilizzando il nastro adesivo di chiusura 83208.

5.8 Compensazione del potenziale

Le tubazioni in metallo presentano proprietà di conducibilità elettrica e devono pertanto essere considerate nella compensazione del potenziale.

Quando si realizzano sistemi di condutture completi o parziali oppure quando essi vengono sostituiti nell’ambito di un risanamento, la compensazione del relativo potenziale deve essere verificata da un elettricista specializzato.

5.9 Trasporto e immagazzinamento di tubi, fitting e rubinetteria

Per l’immagazzinamento e il trasporto dei componenti di sistema vanno osservate le seguenti avvertenze:

  1. Tenere i materiali al riparo dagli influssi ambientali (sporcizia, umidità, calore, gelo, raggi UV, sostanze chimiche).
  2. Provvedere a uno stoccaggio separato dei materiali (W3/C2:2020, 7.4).
  3. Rimuovere gli imballaggi e i cappucci di protezione solo poco prima della lavorazione.
  4. Chiudere i componenti dell’impianto non pronti con cappucci e tappi di chiusura per impedire la penetrazione di sporcizia.
  5. Proteggere i tubi, i pezzi speciali e la rubinetteria dalla penetrazione di impurità applicando tappi di chiusura o adottando misure similari.

5.10 Utensili

Con le pressatrici elettroidrauliche Nussbaum (alimentazione di rete o accumulatore) è possibile lavorare tutte le dimensioni di rubinetteria e fitting della gamma Optipress. Per ogni dimensione sono disponibili le specifiche ganasce di sistema della Nussbaum.

Con la pressatrice T7 è possibile lavorare dimensioni da 15 a 108 e, con la pressatrice Picco, fino alla dimensione 35.

5.11 Fissaggio dei tubi

I tubi possono essere fissati con i braccialetti disponibili nel programma di fornitura della Nussbaum. Le distanze da osservare per i fissaggi sono riportate nella tabella sottostante.

Per il fissaggio dei tubi vanno osservati i punti seguenti:

  • L’isolamento acustico dei braccialetti deve essere dotato di inserti fonoisolanti privi di cloruri.

  • Distanze di fissaggio eccessive possono produrre vibrazioni e, di conseguenza, rumore.

DN

Diametro esterno del tubo

Distanza di fissaggio tubi in stanghe

[mm]

[m]

 12

 15

1.25

 15

 18

1.50

 20

 22

2.00

 25

 28

2.25

 32

 35

2.75

 40

 42

3.00

 50

 54

3.50

 60

 64

4.00

 65

 76.1

4.25

 80

 88.9

4.75

100

108

5.00

Valori indicativi delle distanze di fissaggio dei tubi in acciaio inossidabile e dei tubi in acciaio zincato.

5.12 Posa dei tubi

5.12.1 Lunghezza minima del tubo fra due pressature

Per garantire la tenuta ineccepibile del raccordo a pressare è necessario rispettare la lunghezza minima del tubo fra due pressature in funzione del diametro del tubo.

Lunghezza minima del tubo fra due pressature.

L

Lunghezza minima del tubo

a

Distanza minima

E

Profondità d’innesto

Diametro esterno del tubo

Profondità d’innesto E

L

a

[mm]

[mm]

[mm]

[mm]

15

22

49

5

18

22

49

5

22

24

53

5

28

24

58

10

35

26

62

10

42

36

87

15

54

40

105

25

64

43

101

15

76.1

50

115

15

88.9

50

115

15

108

60

135

15

Lunghezza minima del tubo fra due pressature

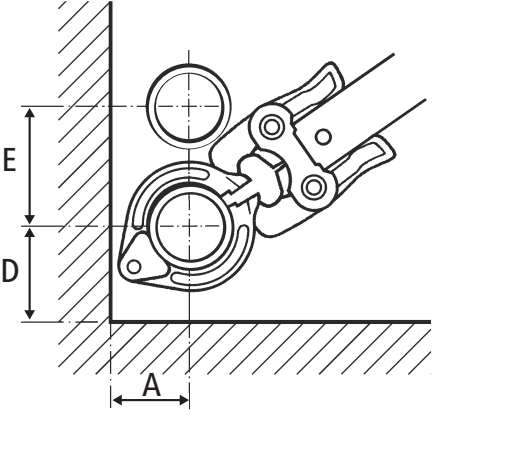

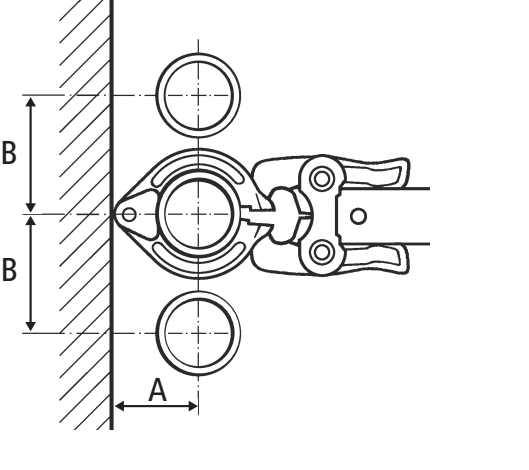

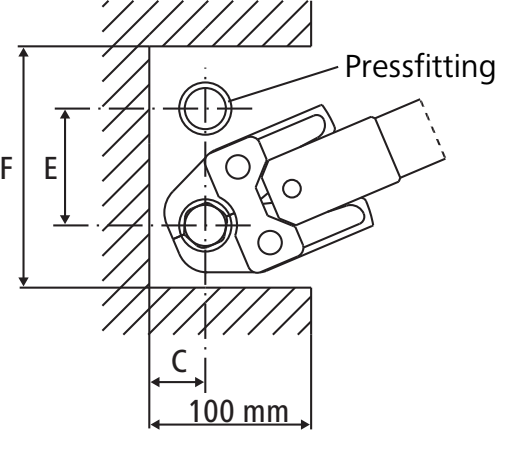

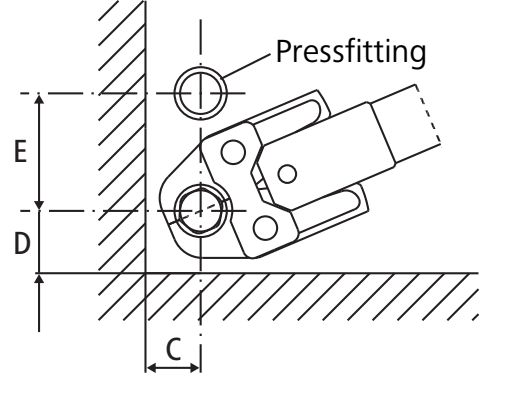

5.12.2 Spazio minimo necessario per il processo di pressatura

Per una posa a regola d’arte, in fase di progettazione è necessario tenere conto delle distanze minime tra le tubazioni o tra la tubazione e la struttura delle pareti e dei soffitti.

Per le distanze minime si veda la tabella sottostante.

Optipress fino a Ø 54 mm

Optipress Ø 64-108 mm

Distanze minime

Diametro esterno del tubo

A

B

C

D

E

F

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

15

 20

 55

35

 40

 65

130

18

 20

 60

35

 40

 75

130

22

 25

 60

35

 40

 80

165

28

 25

 70

35

 50

 85

165

35

 30

 85

50

 50

 95

185

42

 45

100

50

 70

115

255

54

 50

115

55

 80

140

300

64

105

180

125

180

76.1

110

185

130

185

88.9

120

200

145

200

108

135

215

155

215

Distanze minime.

5.12.3 Misure delle combinazioni di pressfitting Optipress-Gaz

Combinazione Optipress-Gaz 88000 / 88001

15

18

22

28

35

42

54

64

76.1

88.9

108

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

56

16

16

59

18

18

76

26

26

93

34

34

95

33

33

138

50

50

172

65

65

211

84

84

246

99

99

277

115

115

333

138

138

Combinazione Optipress-Gaz 88003 / 88004

15

18

22

28

35

42

54

64

76.1

88.9

108

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

26

7

7

28

7

7

33

11

11

37

14

14

40

15

15

57

21

21

68

27

27

86

39

39

98

46

46

107

52

52

127

61

61

Combinazione Optipress-Gaz 88000 / 88004

15

18

22

28

35

42

54

64

76.1

88.9

108

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

33

16

7

35

18

7

43

26

11

52

34

14

53

33

15

77

50

21

95

65

27

117

84

39

136

99

46

151

115

52

182

138

61

Combinazione Optipress-Gaz 88010 / 88001

15

18

22

28

35

42

54

64

76.1

88.9

108

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

15

62

16

19

65

16

22

18

64

18

21

22

77

26

24

81

26

23

28

88

34

28

92

34

27

96

34

25

102

34

21

35

89

33

27

42

120

50

32

126

50

29

54

146

65

39

64

175

84

46

76.1

201

99

51

88.9

223

115

57

108

265

138

67

Combinazione Optipress-Gaz 88010 / 88004

15

18

22

28

35

42

54

64

76.1

88.9

108

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

L

z

z1

15

37

7

19

39

7

22

18

38

7

21

22

44

11

24

47

11

23

28

48

14

28

51

14

27

54

14

25

58

14

21

35

49

15

27

42

64

21

32

69

21

29

54

76

27

39

64

92

39

46

76.1

104

46

51

88.9

113

52

57

108

134

61

67

5.13 Taglio a misura dei tubi

I tubi possono essere tagliati con un seghetto per metallo a dentatura fine, con un tagliatubi (acciaio inossidabile con lama speciale), con una sega circolare automatica o una sega a nastro (acciaio inossidabile con lame di taglio speciali).

Eventuali errori di lavorazione durante il taglio dei tubi possono causare danni da corrosione. È pertanto necessario osservare i punti seguenti:

  • Non è consentito l’utilizzo di lubrificanti.

  • Il taglio a misura dei tubi non può essere effettuato con una smerigliatrice o un cannello ossidrico.

  • La Nussbaum raccomanda di utilizzare utensili specifici per il materiale da lavorare.

  • Prima dell’inserimento nel pressfitting, le estremità del tubo devono essere sbavate esternamente e internamente nonché pulite.

5.14 Piegatura dei tubi

Non è consentito piegare a caldo i tubi in acciaio inossidabile e i tubi in acciaio. I tubi di sistema possono essere piegati a freddo utilizzando dispositivi di piegatura idonei.

Il relativo raggio di curvatura minimo non deve essere inferiore a r = 3.5 × diametro esterno del tubo (D).

Se vicino ai punti di piegatura sono presenti pressfitting bisogna accertarsi che sia presente un pezzo di tubo cilindrico abbastanza lungo (valore indicativo 50 mm) per l’inserimento.

5.15 Realizzazione di un collegamento Optipress

Le istruzioni per la realizzazione di un collegamento Optipress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.1.007.

5.16 Collegamenti filettati

Per i collegamenti filettati all’interno di un sistema d’installazione Optipress è necessario realizzare dapprima i collegamenti filettati e successivamente i raccordi a pressare, al fine di evitare inutili tensioni da torsione.

Nel caso di collegamenti filettati in acciai inossidabili, se si utilizzano due materiali identici come, ad esempio, acciaio 1.4401 potrebbe verificarsi una saldatura a freddo o un grippaggio. Per evitare tali inconvenienti, i collegamenti di questo tipo devono essere dotati di un grasso idoneo.

Materiali isolanti contenenti cloruro utilizzati per l’impermeabilizzazione dei collegamenti filettati possono causare danni da corrosione. Per l’impermeabilizzazione di collegamenti filettati vanno pertanto impiegati esclusivamente canapa priva di cloro comunemente reperibile in commercio e materiali isolanti privi di cloruri. Non è consentito l’impiego di nastri ermetici per filettature in materiale sintetico, ad esempio in PTFE.

5.17 Collegamenti a flangia

Per i collegamenti a flangia o i raccordi negli impianti Optipress vanno sempre realizzati dapprima i collegamenti a flangia e i collegamenti a vite e successivamente i raccordi a pressare.

Nel caso di collegamenti a flangia con viti e dadi in acciai inossidabili, se si utilizzano due materiali identici come, ad esempio, acciaio 1.4401 potrebbe verificarsi una saldatura a freddo o un grippaggio. Per evitare tali inconvenienti, la Nussbaum raccomanda di utilizzare i set di viti a testa esagonale 90058 con i dadi provvisti di rivestimento speciale.

5.17.1 Realizzare collegamenti a flangia

  1. Prima dell’utilizzo pulire la superficie di tenuta e la guarnizione.
  2. Assicurarsi che la guarnizione sia posta correttamente sulla superficie di tenuta.
  3. Realizzare i collegamenti a vite. Utilizzare sempre tutte le viti e serrarle in sequenza a croce (vedi immagine).
