Istruzioni per l’uso - Misuratore di pressione RN-PG-W

3.1 Panoramica del prodotto

Il set misuratori di pressione comprende i seguenti componenti:

• Misuratori di pressione RN-PG-W per una pressione di misurazione massima di 1.6 e 40 bar

• Scheda accompagnatoria con dati di accesso per il download gratuito dell’app DataTrack RN (software di comando)

• Opzioni di collegamento

• Accessori

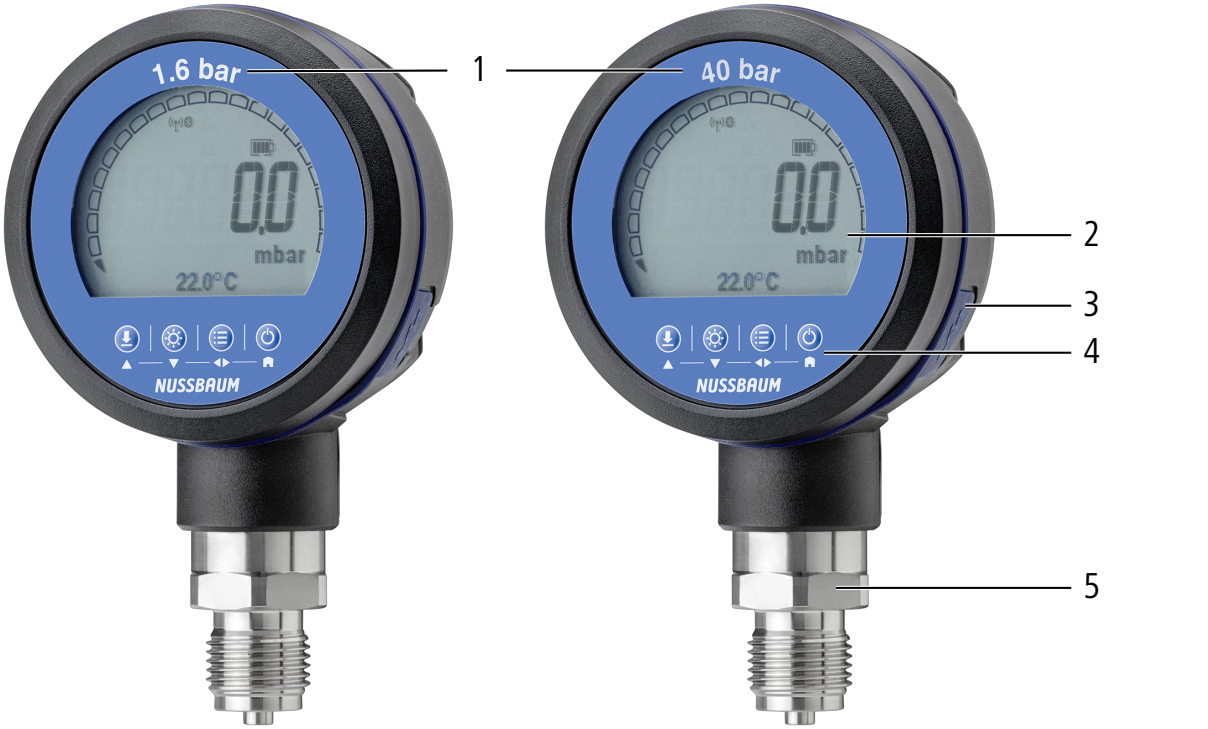

3.2 Misuratori di pressione RN-PG-W

3.2.1 Funzioni

I misuratori di pressione RN-PG-W dispongono delle seguenti funzioni:

• Funzioni di misurazione:

  • Resettaggio

  • Velocità di campionamento impostabili

  • Funzioni logger dati

  • Misurazione dei valori di picco

  • Unità di pressione impostabili

  • Smorzamento (livellamento della visualizzazione del valore di misurazione)

  • Funzioni di allarme

  • Misurazione della temperatura ambiente

• Altre funzioni:

  • Interfaccia di comunicazione senza fili (Bluetooth)

  • Lingua del display impostabile

  • Retroilluminazione display LC

  • Ripristino delle impostazioni di fabbrica

  • Spegnimento automatico

3.2.2 Display LC ed elementi di comando

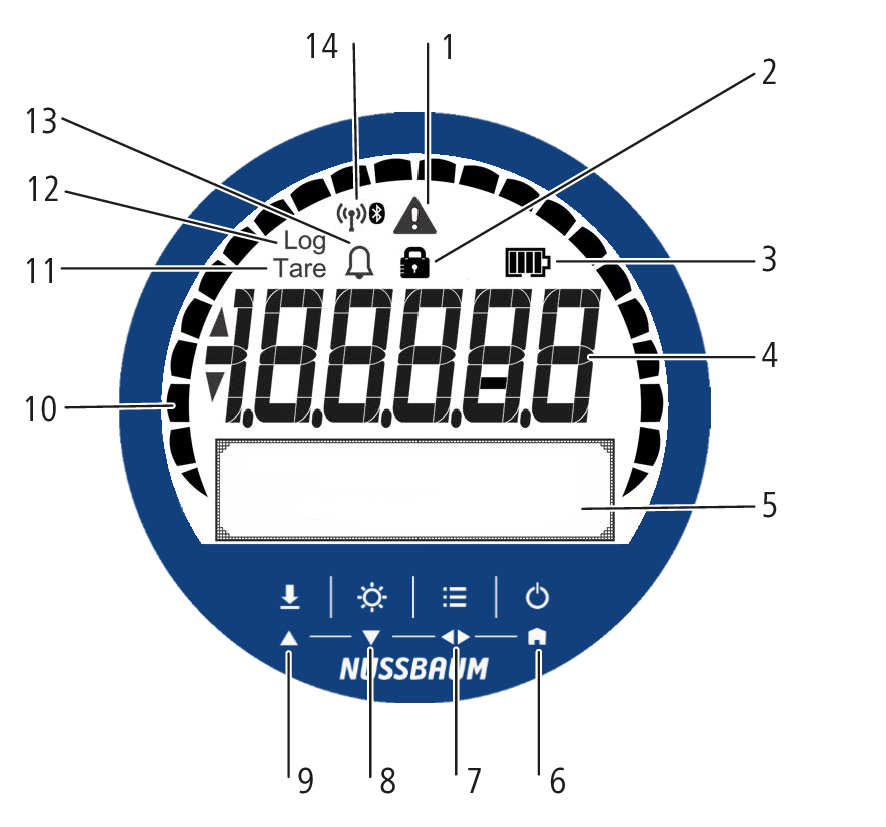

1	Simbolo di avvertimento in presenza di: Valori superiori o inferiori al campo di pressione Valori superiori o inferiori all’intervallo di temperatura Errore dell’apparecchio o stato della batteria < 10 % Spazio occupato della memoria del logger > 90 %	8	Tasto Accensione e spegnimento della retroilluminazione Navigazione nel menu: Spostare il cursore di inserimento verso il basso Diminuire valore
2	Protezione contro le manipolazioni (blocco tasti) attivata	9	Tasto Azzerare la visualizzazione del valore di misurazione Navigazione nel menu: Spostare il cursore di inserimento verso l’alto Aumentare valore
3	Visualizzazione dello stato di carica della batteria (20 % di carica per ogni segmento sul display LC)	10	Visualizzazione della tendenza del valore di misurazione
4	Visualizzazione del valore di misurazione	11	Funzione tara attivata
5	Visualizzazione multifunzione (menu, valori di misurazione e notifiche)	12	Logger dati attivato
6	Tasto Accensione e spegnimento del misuratore di pressione Navigazione nel menu: Ritorno alla visualizzazione del valore di misurazione	13	Funzione allarme attivata
7	Tasto Richiamare il menu iniziale Navigazione nel menu: Confermare l’inserimento Spostare il cursore verso sinistra o verso destra – cambiamento di direzione mediante pressione prolungata del tasto	14	Visualizzazione dello stato dell’interfaccia Bluetooth® lampeggio: interfaccia attiva ma non collegata luce fissa: interfaccia collegata

3.2.3 Targhetta

La targhetta si trova sul coperchio del vano batteria.

3.2.4 Dati tecnici

3.3 App DataTrack RN

L’app DataTrack RN permette il comando del misuratore di pressione RN-PG-W con un dispositivo terminale mobile. Durante la misurazione della pressione, il relativo valore viene visualizzato sul dispositivo terminale. Oltre alle funzioni di misurazione, l’app offre ulteriori funzioni di gestione dei misuratori di pressione e archiviazione dei dati di misurazione. La comunicazione con il misuratore di pressione avviene tramite Bluetooth.

L’app DataTrack RN è disponibile sui seguenti canali di vendita:

Logo prodotto	Apple App Store (iOS)	Google Play Store (Android)

3.3.1 Tipologie di utilizzo

3.3.1.1 Con registrazione su myNussbaum

Con una registrazione su myNussbaum sono disponibili le seguenti funzioni aggiuntive:

• Sincronizzazione dei dati di misurazione e dei dettagli di misurazione con il database di prova

• Creazione di rapporti di prova

Alla registrazione occorre considerare che l’account myNussbaum creato è associato all’azienda dell’utente.

3.3.1.2 Senza registrazione su myNussbaum (modalità anonima)

L’app DataTrack RN può essere utilizzata senza registrazione su myNussbaum. A tale riguardo occorre considerare che i dati di misurazione creati nella modalità anonima non possono essere sincronizzati con l’opzionale database di prova. Non è possibile sincronizzare tali misurazioni in un secondo momento tramite registrazione su myNussbaum. Le misurazioni sono visibili solo nella tipologia di utilizzo in cui sono state create. La modalità anonima viene visualizzata graficamente sullo schermo attraverso una barra orizzontale.

3.3.2 Menu e funzioni

L’app DataTrack RN offre i menu e le funzioni seguenti per l’utilizzo del misuratore di pressione:

3.3.2.1 Schermata iniziale

3.3.2.2 Sensori

Sensore: dettagli

3.3.2.3 Misurazioni

Misurazione: dettagli

3.3.2.4 Account

Impostazioni utente

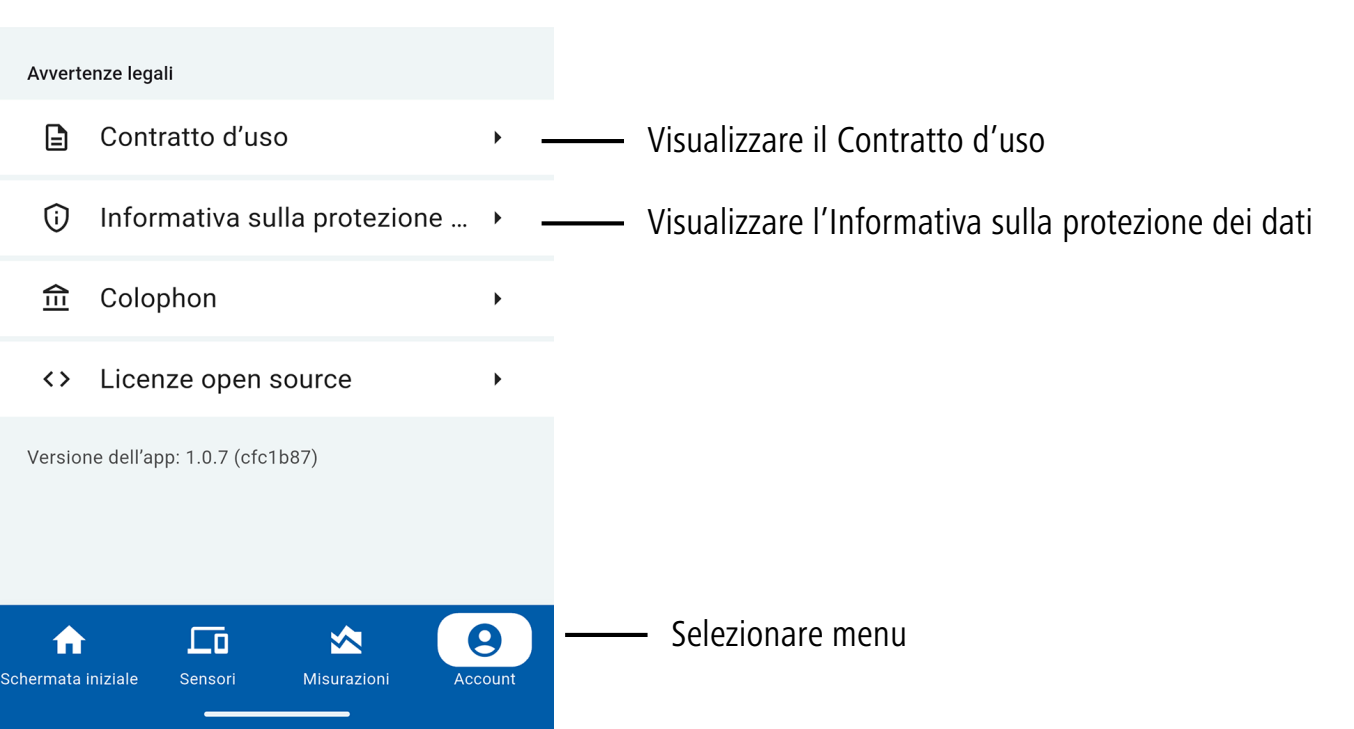

Altre funzioni

3.3.3 Visualizzazione dello stato dei sensori e delle misurazioni

Per la visualizzazione dello stato delle misurazioni e dei sensori, l’app DataTrack RN utilizza i seguenti simboli:

Simbolo	Descrizione
	Stato di carica della batteria del misuratore di pressione
	Nelle misurazioni della pressione: durata attuale della misurazione [h:min] Nelle prove di pressione: durata residua della prova [h:min]
	Il collegamento Bluetooth è attivo
	Il collegamento Bluetooth non è attivo
	La protezione contro le manipolazioni (blocco tasti del misuratore di pressione) è attivata
	I dati di misurazione sono pronti per la sincronizzazione con il database di prova
	I dati di misurazione sono sincronizzati con il database di prova

3.4 Opzioni di allacciamento

I misuratori di pressione possono essere collegati all’impianto idraulico da verificare per mezzo dei seguenti componenti.

Articolo	Impiego

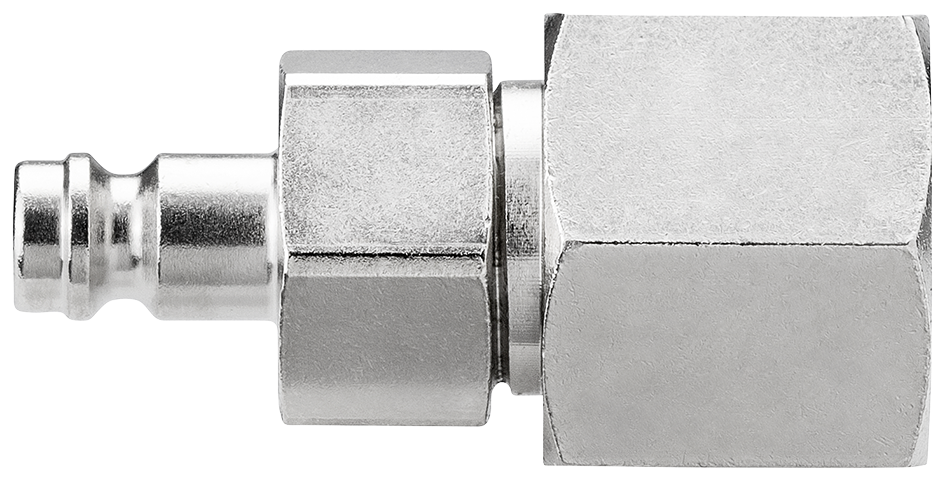

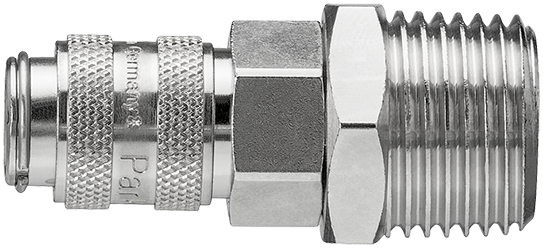

Nippel a innesto con filettatura interna 83247	Per il collegamento del misuratore di pressione a componenti con accoppiamento rapido.
Adattatore con accoppiamento rapido 83194	Per il collegamento di raccordi rapidi a raccordi filettati ½".

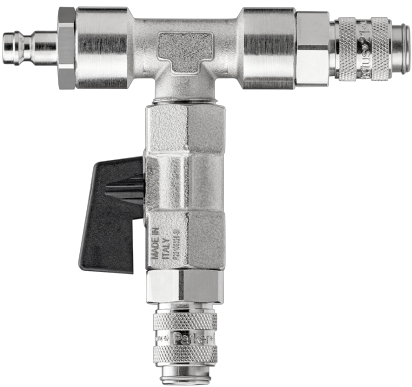

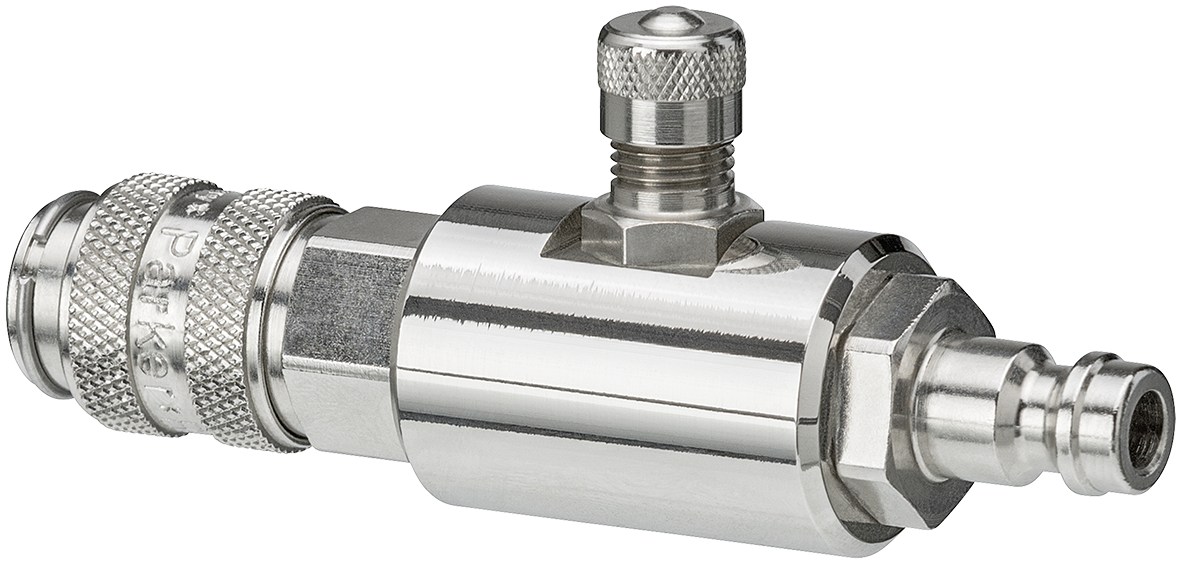

Pezzo a Ti chiudibile con raccordo 83252	Per il collegamento simultaneo dell’adattatore pompa, del tubo flessibile a spirale e del misuratore di pressione.

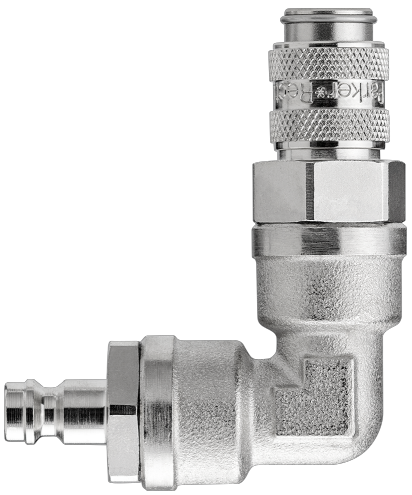

Gomito con raccordo 83253	Per il collegamento verticale di componenti con accoppiamenti rapidi.

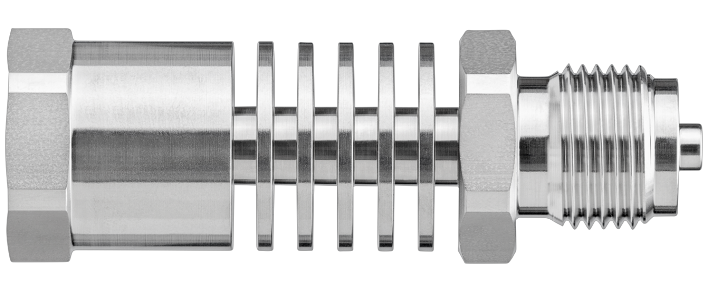

Elemento di raffreddamento 83250	Per l’abbassamento della temperatura di misurazione a valori consentiti.
Adattatore pompa 83193	Per il collegamento simultaneo della pompa aria manuale (valvola Schrader) e del sensore di pressione.

3.5 Accessori

I seguenti accessori sono disponibili nel programma di fornitura della Nussbaum:

Articolo	Impiego

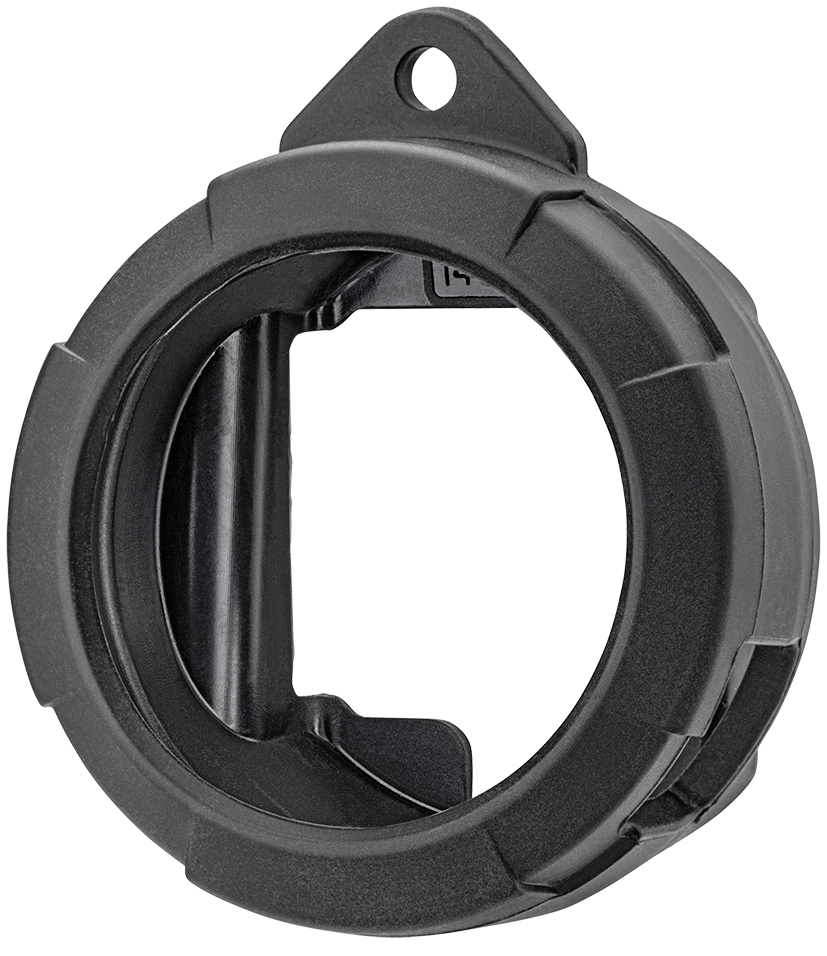

Involucro protettivo 83258	Per la protezione del misuratore di pressione da influssi esterni.

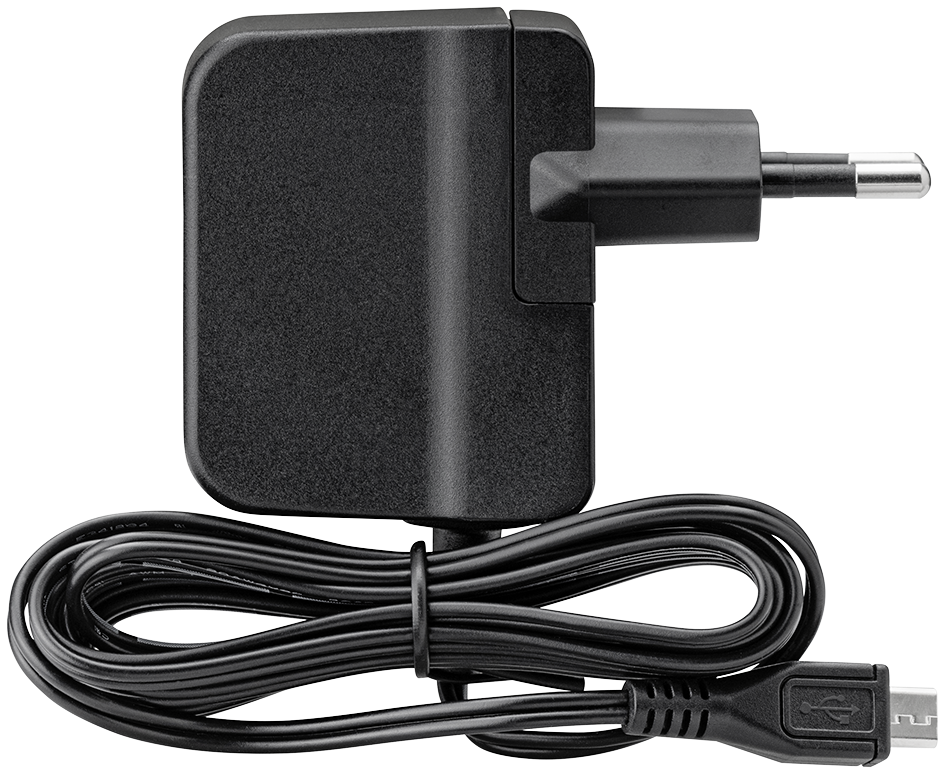

Alimentatore 83254	Per l’alimentazione elettrica di un misuratore di pressione (in alternativa a tre batterie AAA). Non compresi nell’entità di fornitura.

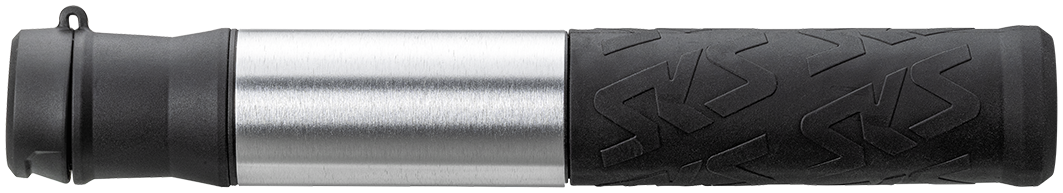

Pompa aria manuale 83197	Per la pressurizzazione in impianti e sezioni di prova di piccole dimensioni.

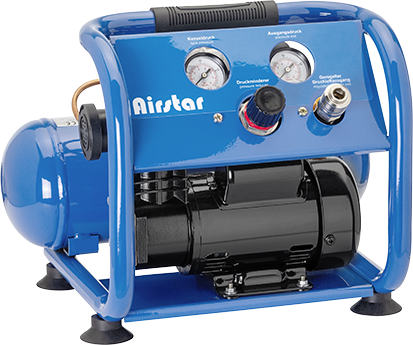

Compressore 81240	Per la pressurizzazione e la localizzazione delle perdite in impianti e sezioni di prova di grandi dimensioni. Non compresi nell’entità di fornitura.

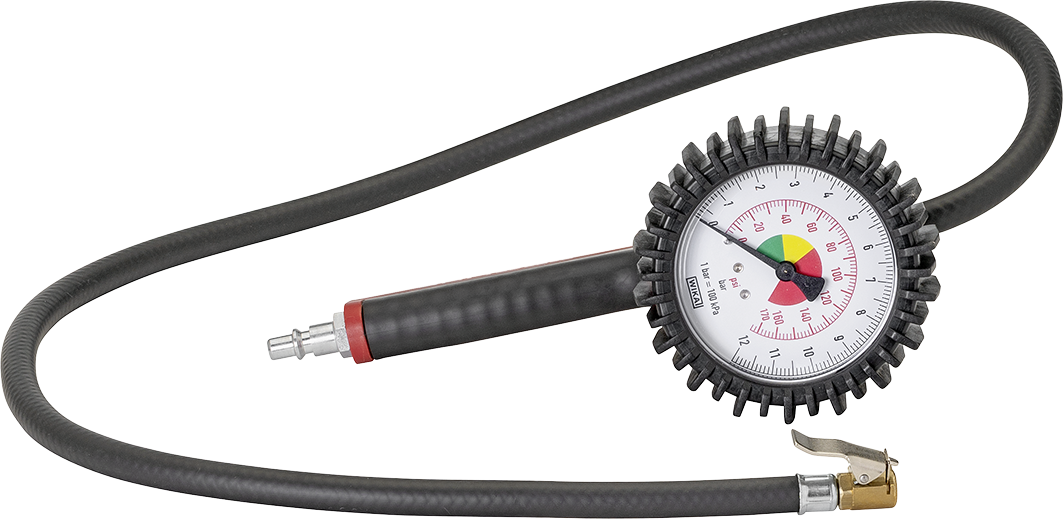

Misuratore di pressione per pneumatici con manometro 81245	Per la misurazione della pressione tramite pressurizzazione con il compressore e il set regolatore di pressione. Non compresi nell’entità di fornitura.
Set regolatore di pressione 81241	Per la regolazione di precisione della pressione tramite pressurizzazione con il compressore. Non compresi nell’entità di fornitura.

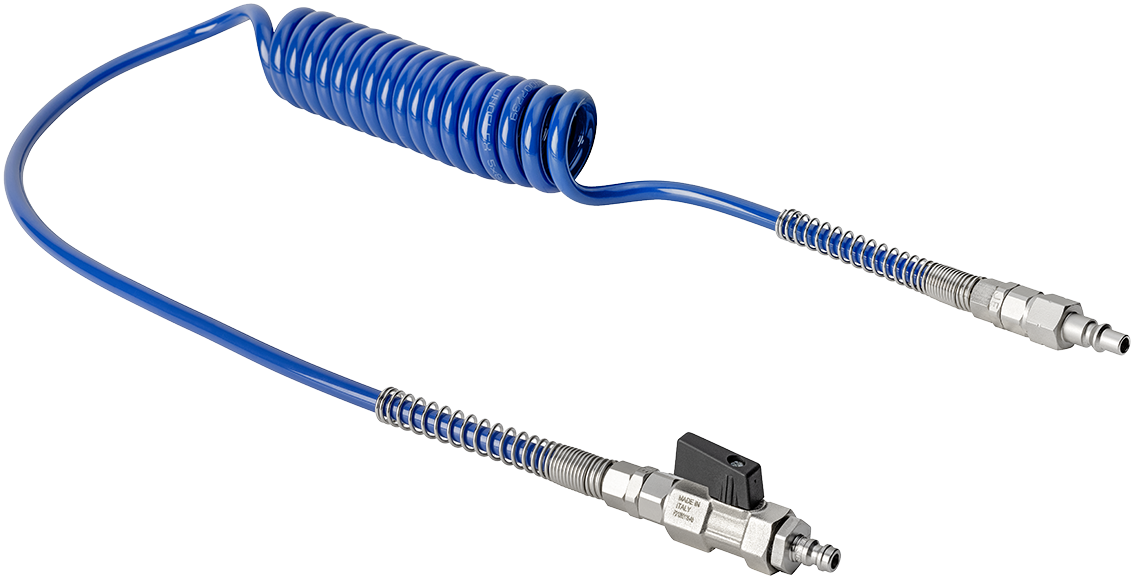

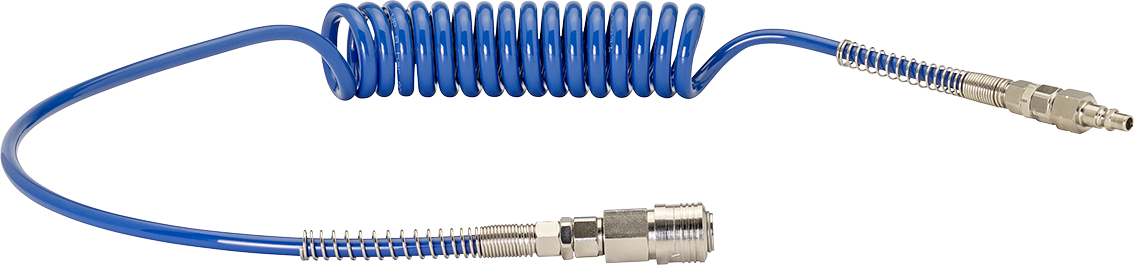

Tubi flessibili a spirale 81242	Per il collegamento a componenti con accoppiamento rapido – con o senza rubinetto di serraggio. Non compresi nell’entità di fornitura.
