Bedienungsanleitung - Druckmessgerät RN-PG-W

3.1 Produktübersicht

Das Druckmessgeräte-Set enthält die folgenden Komponenten:

• Druckmessgeräte RN-PG-W, für maximal 1.6 und 40 bar Messdruck

• Beiblatt mit Zugangsdaten zum kostenlosen Herunterladen der RN DataTrack App (Bediensoftware)

• Anschlussoptionen

• Zubehör

3.2 Druckmessgeräte RN-PG-W

3.2.1 Funktionen

Die Druckmessgeräte RN-PG-W verfügen über die folgenden Funktionen:

• Messfunktionen:

  • Nullpunktsetzung

  • Einstellbare Messraten

  • Datenlogger-Funktionen

  • Spitzenwerte-Messungen

  • Einstellbare Druckeinheiten

  • Dämpfung (Glättung der Messwertanzeige)

  • Alarm-Funktionen

  • Messung der Umgebungstemperatur

• Weitere Funktionen:

  • Drahtlose Kommunikationsschnittstelle (Bluetooth)

  • Einstellbare Display-Sprachen

  • Hintergrundbeleuchtung LC-Display

  • Wiederherstellung der Werkseinstellungen

  • Automatisches Ausschalten

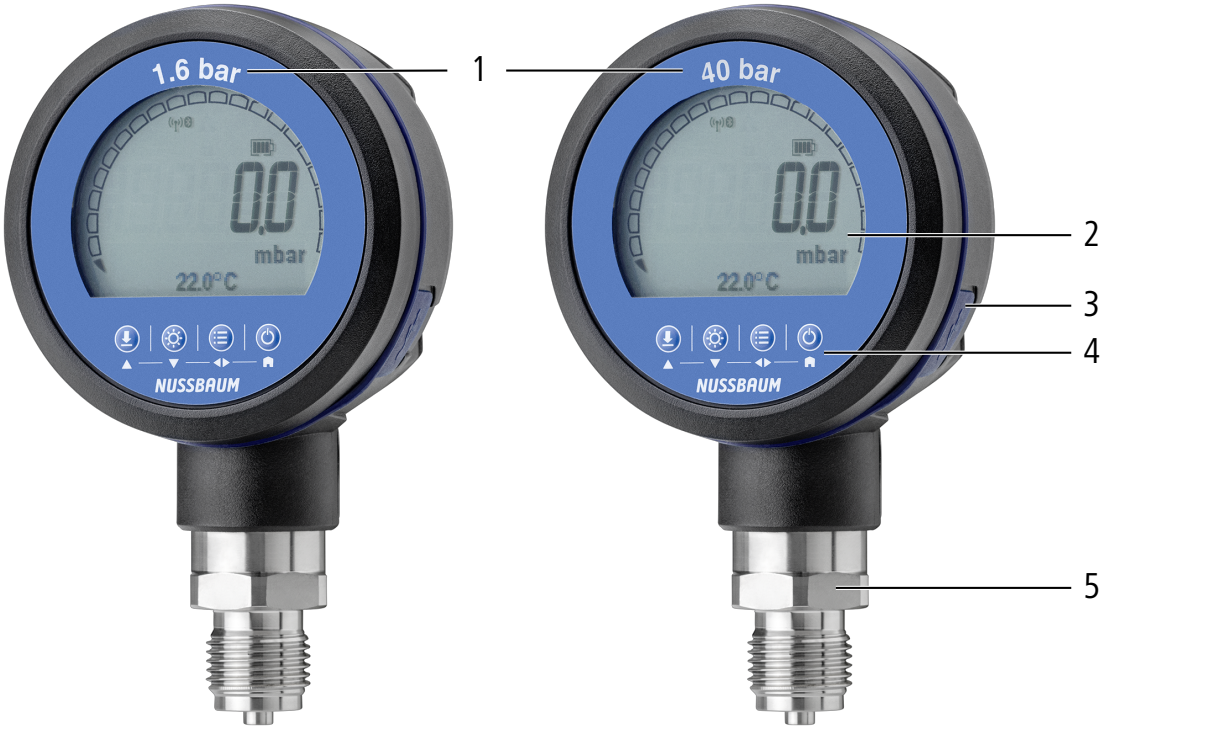

3.2.2 LC-Display und Bedienelemente

1	Warnsymbol bei: Über- oder Unterschreiten des Druckbereichs Über- oder Unterschreiten des Temperaturbereichs Gerätefehler oder Batteriestatus <10 % Belegung Loggerspeicher >90 %	8	Taste Ein- und Ausschalten der Hintergrundbeleuchtung Menü-Navigation: Eingabemarke nach unten bewegen Wert verringern
2	Manipulationsschutz (Tastensperre) aktiviert	9	Taste Messwertanzeige auf Null setzen Menü-Navigation: Eingabemarke nach oben bewegen Wert erhöhen
3	Anzeige Batterieladezustand (20 % Batterieladung pro LC-Segment)	10	Messwert-Tendenzanzeige
4	Messwertanzeige	11	Tara-Funktion aktiviert
5	Mehrzweckanzeige (Menüs, Messwerte und Meldungen)	12	Datenlogger aktiviert
6	Taste Ein- und Ausschalten des Druckmessgeräts Menü-Navigation: Zurück zur Messwertanzeige	13	Alarm-Funktion aktiviert
7	Taste Startmenü aufrufen Menü-Navigation: Eingabe bestätigen Eingabemarke nach links oder rechts bewegen; Richtungsänderung durch langes Drücken der Taste	14	Statusanzeige der Bluetooth®-Schnittstelle: blinkt: aktiv, aber nicht verbunden leuchtet: verbunden

3.2.3 Typenschild

Das Typenschild befindet sich auf dem Batteriefachdeckel.

3.2.4 Technische Daten

3.3 RN DataTrack App

Die RN DataTrack App dient zur Bedienung des Druckmessgeräts RN-PG-W mit einem mobilen Endgerät. Während einer Druckmessung wird der Messwert auf dem Endgerät angezeigt. Die App bietet neben den Messfunktionen zusätzliche Funktionen zur Verwaltung von Druckmessgeräten und zur Speicherung von Messdaten. Die Kommunikation zum Druckmessgerät erfolgt via Bluetooth.

Die RN DataTrack App ist in folgenden Verkaufsstellen erhältlich:

Produktlogo	Apple App Store (iOS)	Google Play Store (Android)

3.3.1 Benutzungsarten

3.3.1.1 Mit Registrierung bei myNussbaum

Mit einer Registrierung bei myNussbaum stehen die folgenden zusätzlichen Funktionen zur Verfügung:

• Synchronisierung von Messdaten und Messdetails mit der Prüfdatenbank

• Erstellung von Prüfberichten

Bei der Registrierung ist zu beachten, dass das erstellte myNussbaum-Konto der Firma des Benutzers zugeordnet ist.

3.3.1.2 Ohne Registrierung bei myNussbaum (anonymer Modus)

Die RN DataTrack App kann ohne Registrierung bei myNussbaum benutzt werden. Dabei ist zu beachten, dass Messdaten, die im anonymen Modus angelegt wurden, nicht mit der optionalen Prüfdatenbank synchronisiert werden können. Die nachträgliche Synchronisierung von solchen Messungen mit Anmeldung bei myNussbaum ist nicht möglich. Messungen sind nur in der Benutzungsart einsehbar, in der sie angelegt wurden. Der anonyme Modus wird auf den Bildschirmen grafisch durch einen waagrechten Balken angezeigt.

3.3.2 Menüs und Funktionen

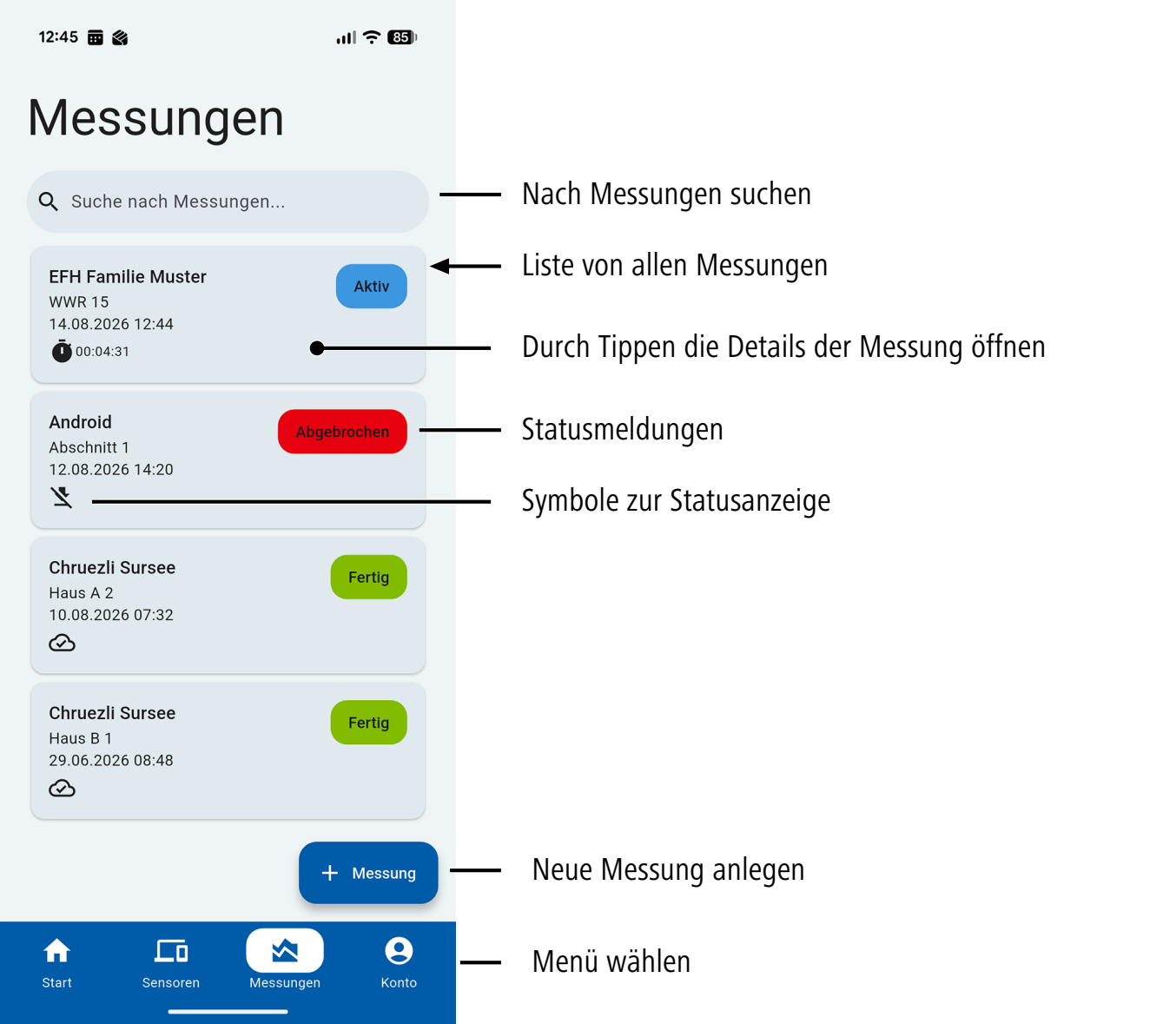

Die RN DataTrack App stellt für die Bedienung des Druckmessgeräts die folgenden Menüs und Funktionen zur Verfügung:

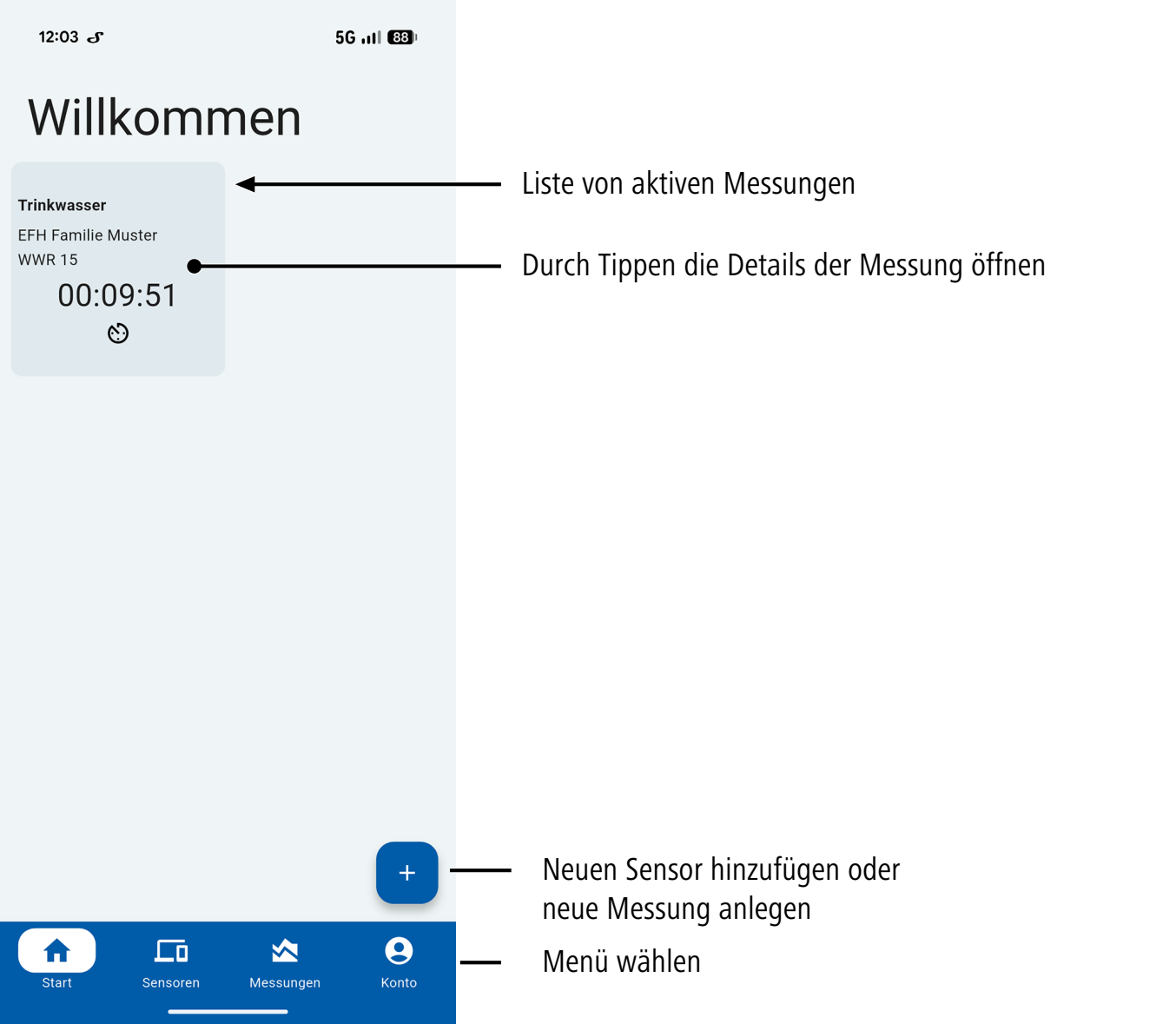

3.3.2.1 Start

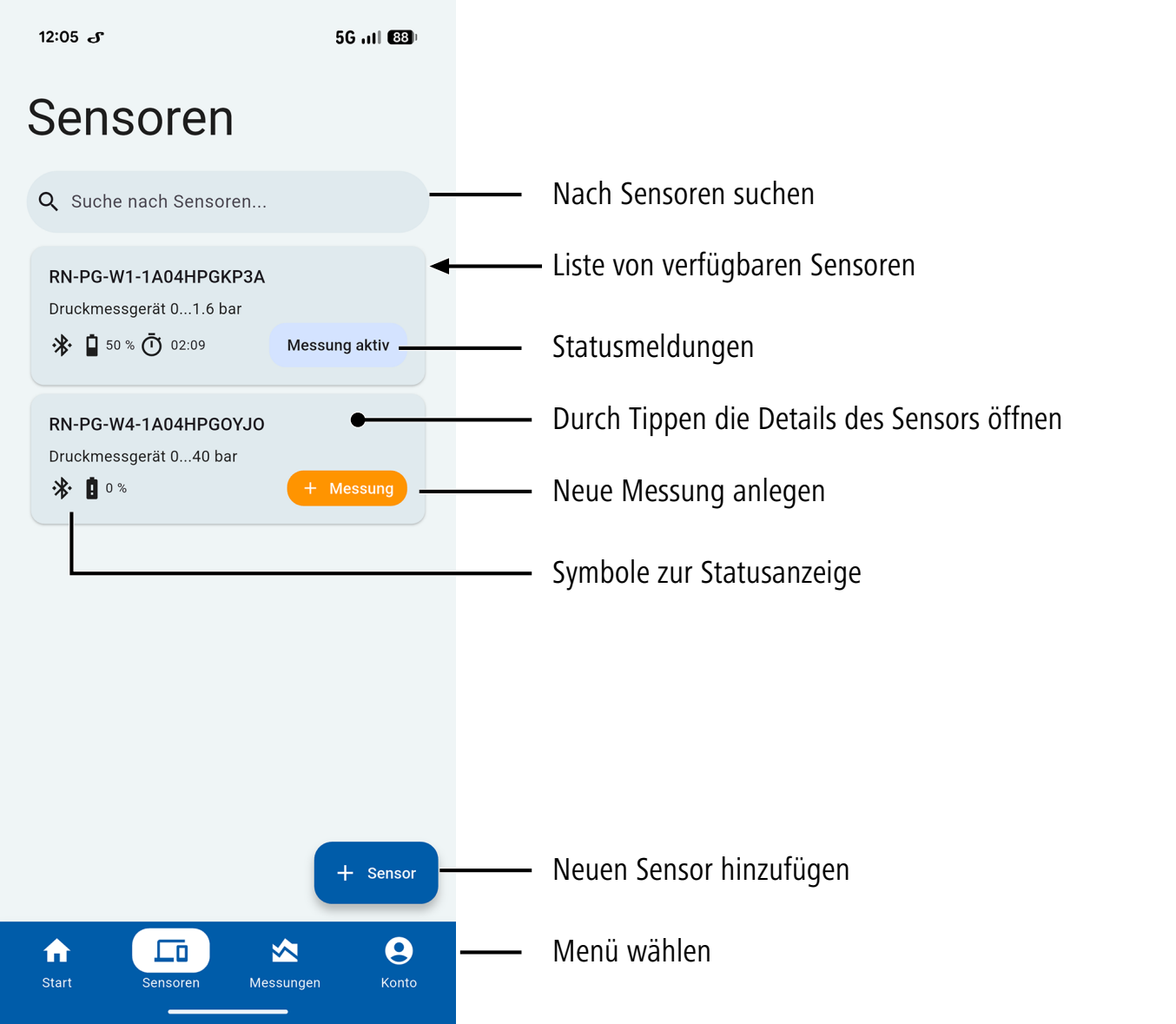

3.3.2.2 Sensoren

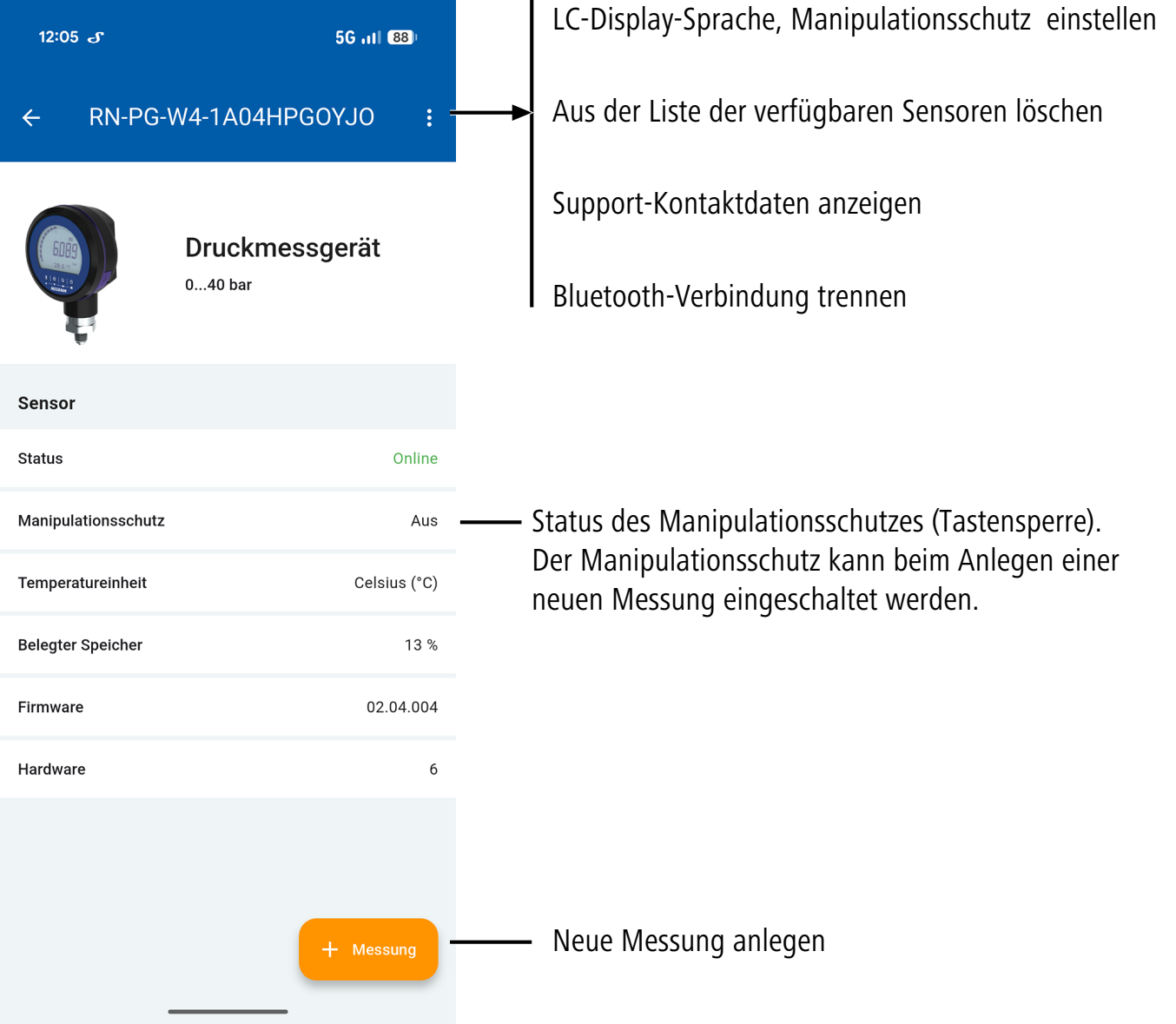

Sensor: Details

3.3.2.3 Messungen

Messung: Details

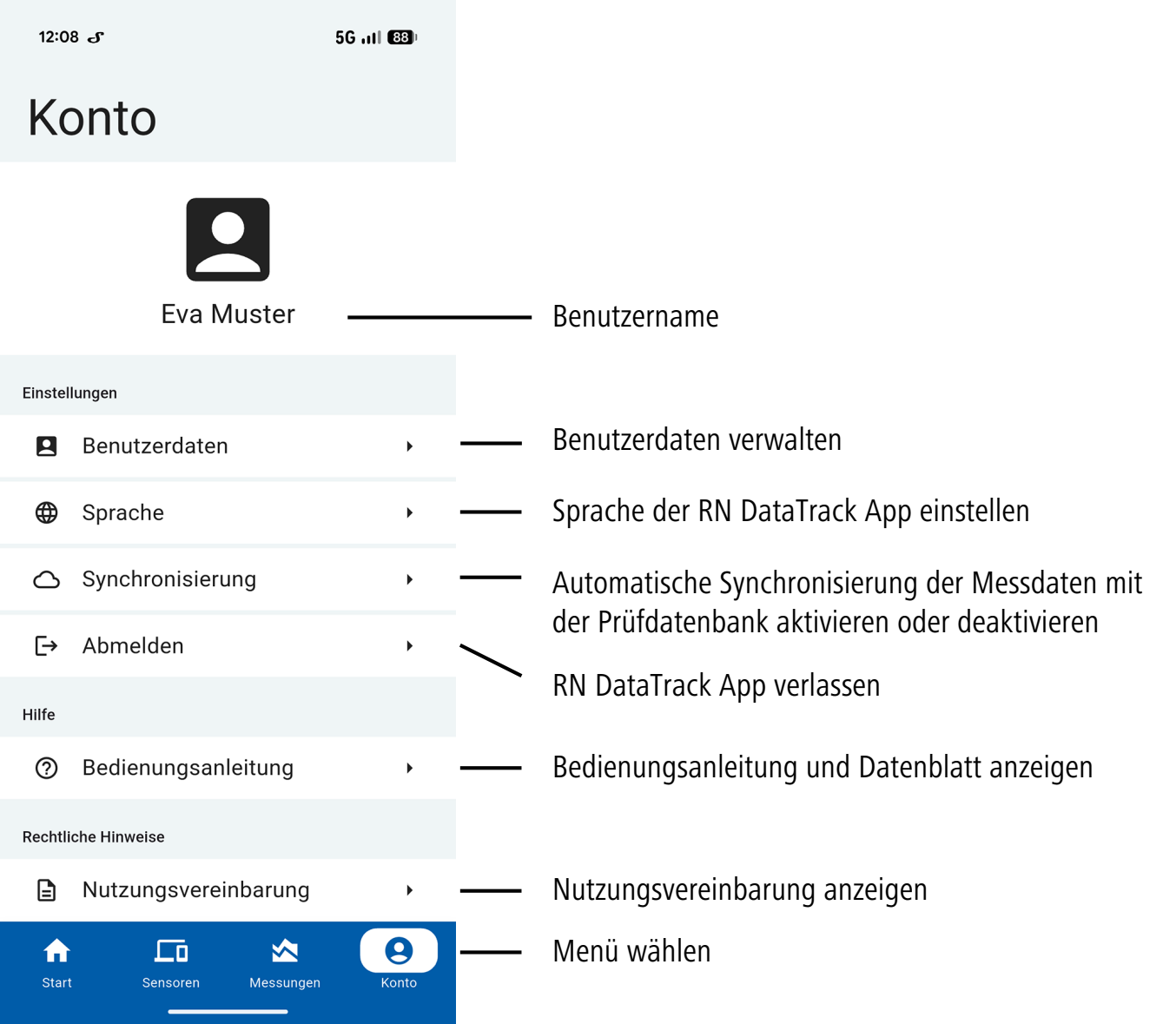

3.3.2.4 Konto

Benutzereinstellungen

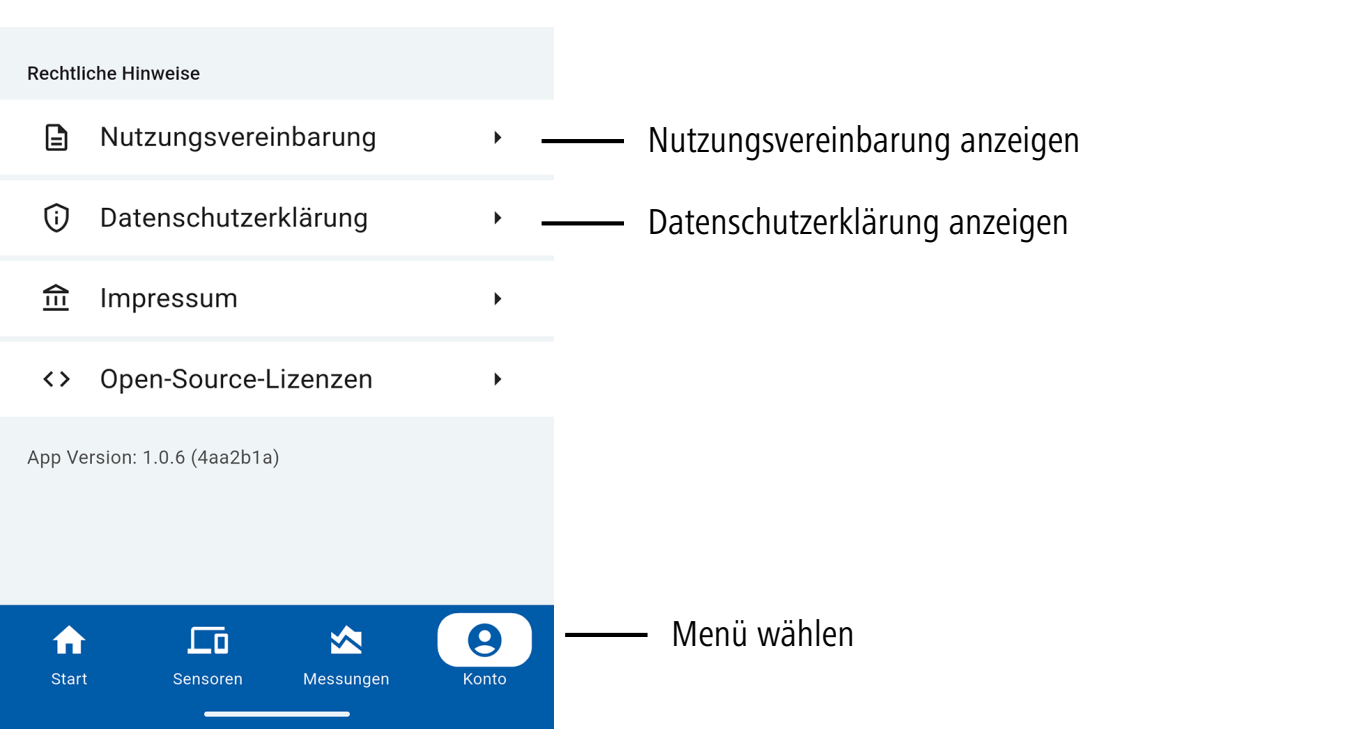

Weiteres

3.3.3 Statusanzeige von Sensoren und Messungen

Die RN DataTrack App verwendet für die Statusanzeige von Messungen und Sensoren die folgenden Symbole:

Symbol	Beschreibung
	Batterieladezustand des Druckmessgeräts
	Bei Druckmessungen: Bisherige Messzeit [h:min] Bei Druckprüfungen Restliche Prüfzeit [h:min]
	Bluetooth-Verbindung ist aktiv
	Bluetooth-Verbindung ist inaktiv
	Manipulationsschutz (Tastensperre des Druckmessgeräts) ist eingeschaltet
	Messdaten sind bereit für die Synchronisierung mit der Prüfdatenbank
	Messdaten sind mit der Prüfdatenbank synchronisiert

3.4 Anschlussoptionen

Die Druckmessgeräte lassen sich mit den folgenden Komponenten an das zu prüfende Leitungssystem anschliessen.

Artikel	Verwendungszweck
Stecknippel mit Innengewinde 83247	Zum Anschluss des Druckmessgeräts an Komponenten mit Schnellkupplung.
Adapter mit Schnellkupplung 83194	Zum Übergang von Schnellkupplungen auf Gewindeanschlüssen ½".

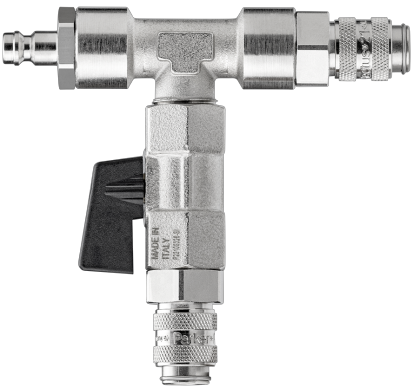

T-Stück absperrbar mit Kupplung 83252	Zum gleichzeitigen Anschluss des Pumpenadapters, des Spiralschlauchs und des Druckmessgeräts.

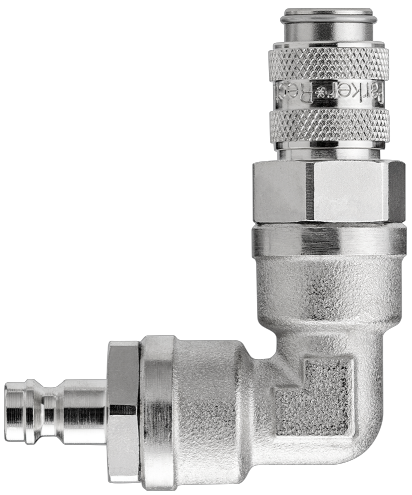

Winkel mit Kupplung 83253	Zum vertikalen Anschluss von Komponenten mit Schnellkupplungen.

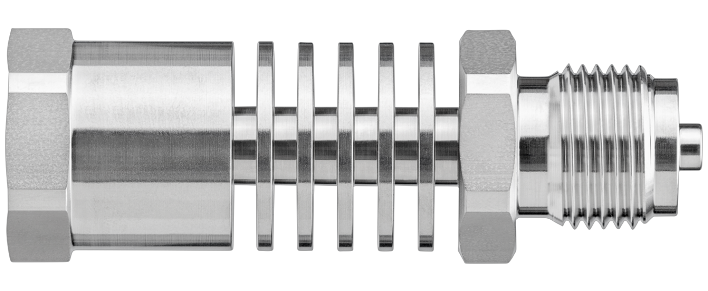

Kühlelement 83250	Zur Absenkung der Messtemperatur auf zulässige Werte.
Pumpenadapter 83193	Zum gleichzeitigen Anschluss der Handluftpumpe (Autoventil) und des Drucksensors.

3.5 Zubehör

Das folgende Zubehör steht im Nussbaum Lieferprogramm zur Verfügung:

Artikel	Verwendungszweck
Schutzhülle 83258	Zum Schutz des Druckmessgeräts gegen äussere Einwirkungen.
Netzteil 83254	Zur Stromversorgung eines Druckmessgeräts (alternativ zu 3 Batterien AAA). Nicht im Lieferumfang enthalten.
Handluftpumpe 83197	Für den Druckaufbau in kleineren Installationen und Prüfabschnitten.
Kompressor 81240	Für den Druckaufbau und die Leckortung in grösseren Installationen und Prüfabschnitten. Nicht im Lieferumfang enthalten.
Reifenfüllmesser 81245	Zur Druckmessung beim Druckaufbau mit dem Kompressor und dem Druckregler-Set. Nicht im Lieferumfang enthalten.
Druckregler-Set 81241	Für die Feineinstellung des Drucks beim Druckaufbau mit dem Kompressor. Nicht im Lieferumfang enthalten.
Spiralschläuche 81242	Für den Anschluss an Komponenten mit Schnellkupplung; mit oder ohne Absperrhahn. Nicht im Lieferumfang enthalten.
