7.1 Realizzazione dell’alimentazione di tensione del misuratore di pressione
Il misuratore di pressione può essere alimentato con tensione attraverso tre batterie alcaline AA da 1.5 V oppure con l’alimentatore 83254. Le batterie sono comprese nell’entità di fornitura. L’autonomia delle batterie ammonta a max. 4'000 ore (senza retroilluminazione e trasferimento dati tramite collegamento senza fili).
7.1.1 Inserimento delle batterie

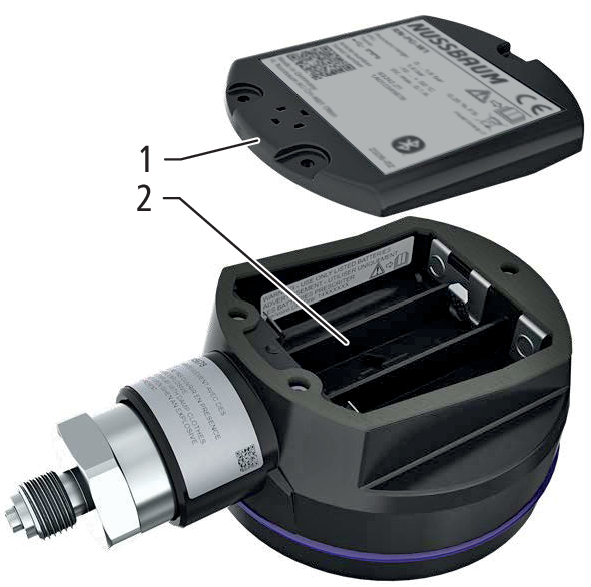

- Rimuovere le tre viti sul coperchio del vano batteria (1).
- Rimuovere il coperchio del vano batteria.
- Inserire le tre batterie nel vano batteria (2). Prestare attenzione alla polarità corretta.
- Avvitare saldamente il coperchio del vano batteria. Coppia di serraggio max.: 0.4 Nm
7.1.2 Collegamento dell’alimentatore
Utilizzare esclusivamente l’alimentatore 83254. Non usare prolunghe o cavi di alimentazione di lunghezza superiore a 3 metri. In caso di esercizio prolungato con l’alimentatore USB bisogna rimuovere le batterie dal vano batteria.
L’interfaccia USB dell’apparecchio non può essere utilizzata per ricaricare accumulatori.
- Togliere il cappuccio di protezione sul collegamento Micro USB del misuratore di pressione.

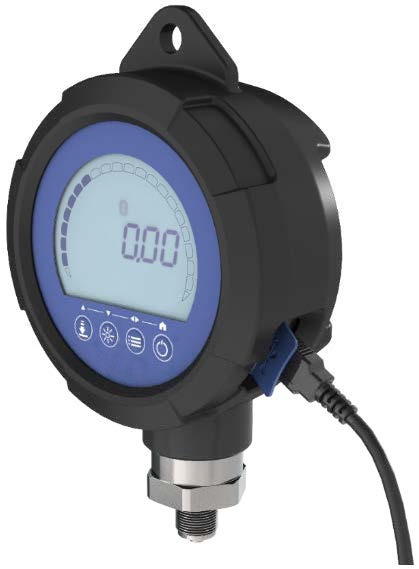

- Collegare il connettore (1) dell’alimentatore alla presa Micro USB.
Se il misuratore di pressione viene alimentato con tensione attraverso l’alimentatore, la visualizzazione dello stato della batteria è disattivata.
7.2 Impermeabilizzazione del collegamento di processo

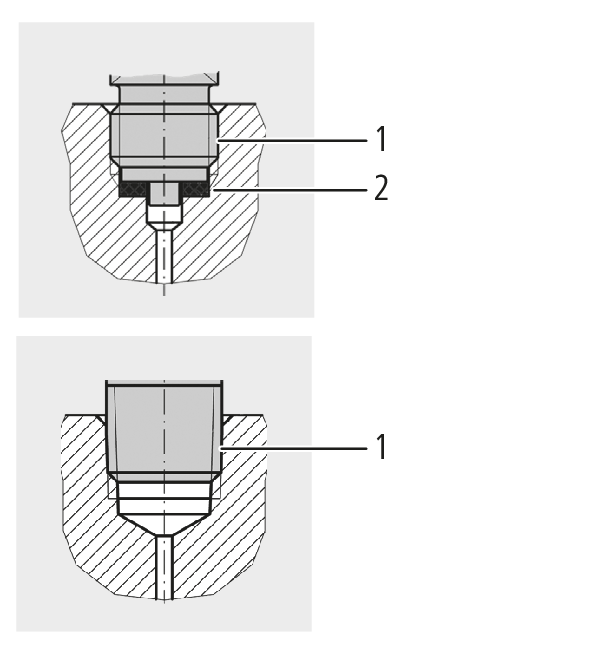

- Per impermeabilizzare il collegamento di processo bisogna utilizzare una guarnizione piatta idonea (2) oppure un nastro ermetico PTFE (1). In presenza di un raccordo filettato conico, l’impermeabilizzazione deve essere realizzata con nastro PTFE (1).
7.3 Collegamento del misuratore di pressione all’impianto idraulico
Avvertimento
Pericolo di lesioni derivanti da condutture sotto pressione
- Prima di ogni misurazione verificare accuratamente che gli accessori impiegati siano in condizioni ineccepibili. Non utilizzare parti danneggiate.
- Non superare i valori di pressione massimi consentiti.
Nota
Danneggiamento del misuratore di pressione dovuto a pressioni troppo elevate
Il superamento del campo di misurazione può danneggiare il sensore del misuratore di pressione.
- Utilizzare il misuratore di pressione adatto al campo di misurazione con una pressione di misurazione massima ammessa di 1.6 bar o 40 bar.
- Se viene visualizzata l’indicazione [OL] oppure [-OL] bisogna ridurre immediatamente la pressione.
Requisiti:
- Le superfici di tenuta sono pulite e integre.
- La temperatura ambiente e la temperatura del medio rientrano nel campo ammesso.

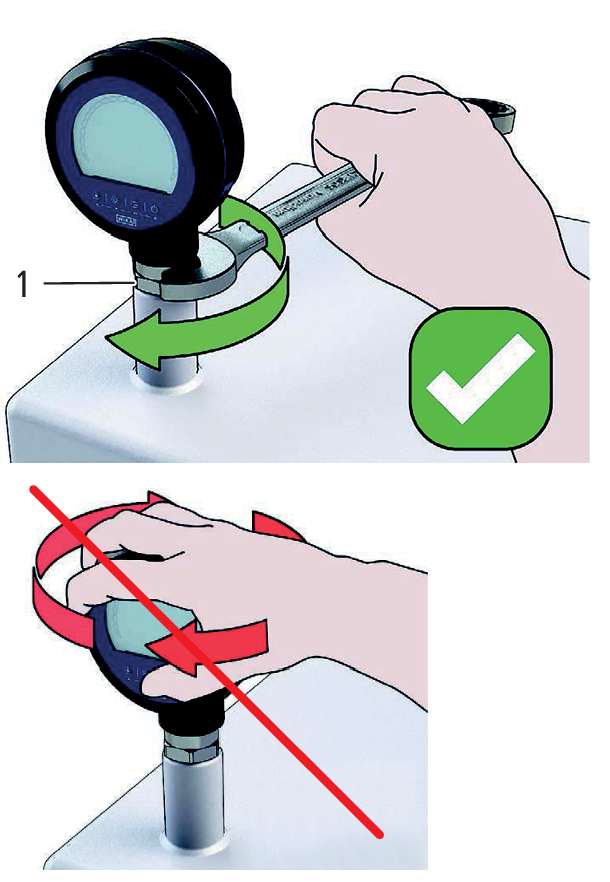

- Utilizzando una chiave fissa (mis. 27 mm) avvitare saldamente il misuratore di pressione sull’elemento esagonale (1) (non avvitarlo sul corpo). La coppia massima ammessa dipende dalla misura del collegamento.
sul display LC. Per spegnere il misuratore di pressione premere il tasto
7.5 Impostazione del punto zero
Questa funzione resetta la visualizzazione del valore di misurazione. Il resettaggio deve essere eseguito prima di ogni misurazione.
Requisiti:
- Il misuratore di pressione è acceso.
- Premere il tasto
sul display LC.
- La visualizzazione del valore di misurazione viene resettata.
7.6 Collegamento dell’app DataTrack RN al misuratore di pressione
Al primo collegamento, il misuratore di pressione (sensore) deve essere accoppiato al sistema operativo del dispositivo terminale. L’accoppiamento deve avvenire entro 30 secondi dopo l’attivazione dell’interfaccia Bluetooth.
Requisiti:
- Il dispositivo terminale è dotato di un’interfaccia Bluetooth.
- L’app DataTrack RN è installata, 👉 App DataTrack RN.
- Il misuratore di pressione è acceso.
- Disattivare e riattivare l’interfaccia Bluetooth del misuratore di pressione, 👉 Attivazione o disattivazione dell’interfaccia Bluetooth.
- Il misuratore di pressione può essere accoppiato con il dispositivo terminale entro 30 secondi.
- Aprire l’app DataTrack RN.
- Nel menu [Avvio] toccare il pulsante [+] o, nel menu [Sensori], toccare il pulsante [+ Sensore].
- Viene visualizzato l’elenco dei dispositivi disponibili.
- Selezionare il misuratore di pressione
- Seguire le istruzioni del sistema operativo per l’accoppiamento.
