Descrizione sistema - Optipress-Industry

3.1 Pressfitting Optipress-Industry

Per un montaggio efficiente è disponibile un’ampia gamma di pressfitting (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.). In combinazione con il tubo Optipress in acciaio inossidabile 1.4520, i pressfitting Optipress-Industry consentono installazioni a prova di corrosione a costi d’investimento ridotti.

I pressfitting Optipress-Industry sono liberamente combinabili con molteplici sistemi della Nussbaum e coprono numerose possibilità di impiego. Le soluzioni di prodotto della Nussbaum per l’ambito industriale sono descritte in dettaglio nel documento della Nussbaum «Applicazioni e soluzioni – Industria», 👉 Applicazioni e soluzioni 261.0.074.

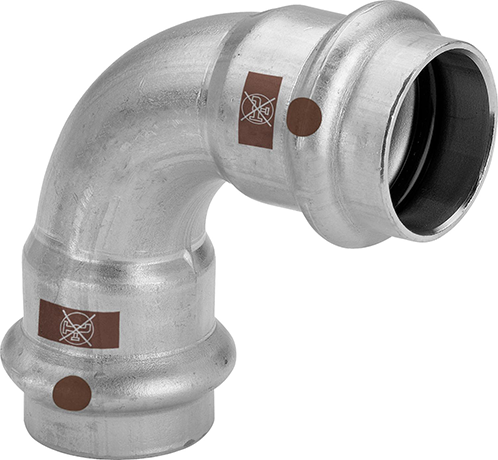

	I pressfitting Optipress-Industry in acciaio inossidabile sono realizzati in acciaio austenitico, altamente legato e resistente alla corrosione Cr-Ni con codice materiale 1.4301. Sono contrassegnati con il logo «acqua non potabile»:

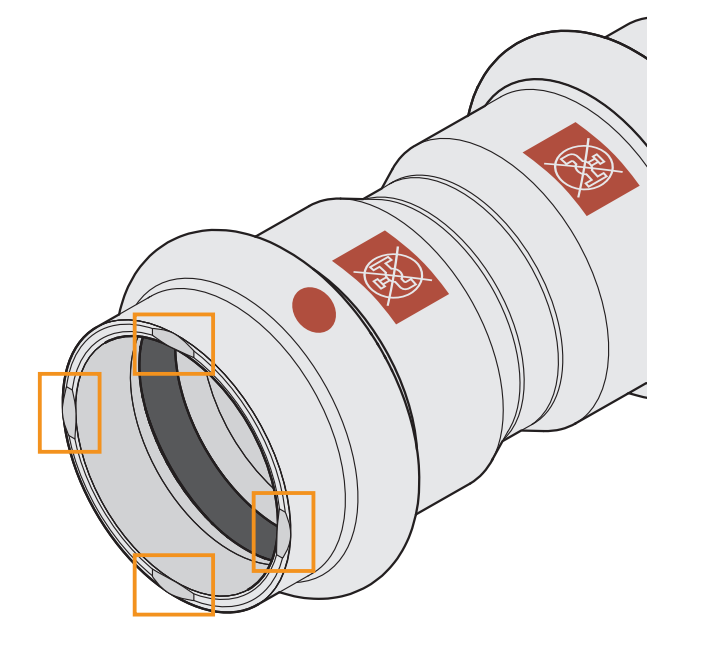

	I raccordi a pressare Optipress-Industry Ø 15-54 mm sono provvisti di quattro tacche sul connettore per evitare confusione con raccordi a pressare di altri sistemi.

Per le installazioni Optipress-Industry possono essere utilizzati anche tutti i fitting in bronzo e in acciaio inossidabile della gamma Optipress-Aquaplus.

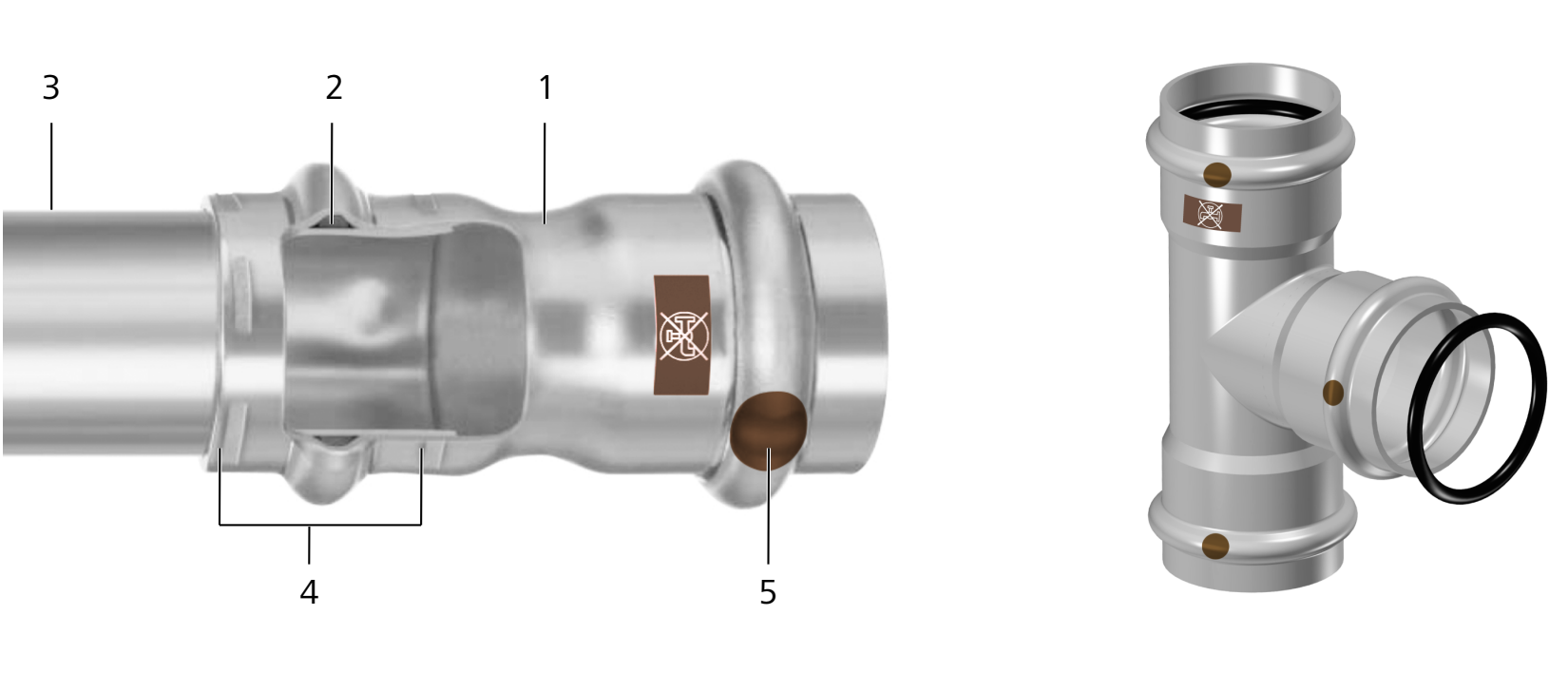

Nelle camere scanalate poste alle estremità dei pressfitting è inserito un elemento di tenuta di elevata qualità:

• Elastomero (EPDM) di alta qualità e resistente all’invecchiamento

• Resistente a un carico permanente fino a 95 °C

Per realizzare un collegamento Optipress-Industry, il tubo viene inserito nel pressfitting fino alla battuta e viene pressato all’estremità del manicotto utilizzando una pressatrice e ganasce di sistema. La sezione longitudinale di un manicotto pressato evidenzia la rigidità e lʼaccoppiamento geometrico del raccordo a pressare:

Attraverso la deformazione del pressfitting e del tubo viene raggiunta la resistenza meccanica del collegamento. La tenuta è garantita dall’anello di tenuta con sezione deformata. Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.

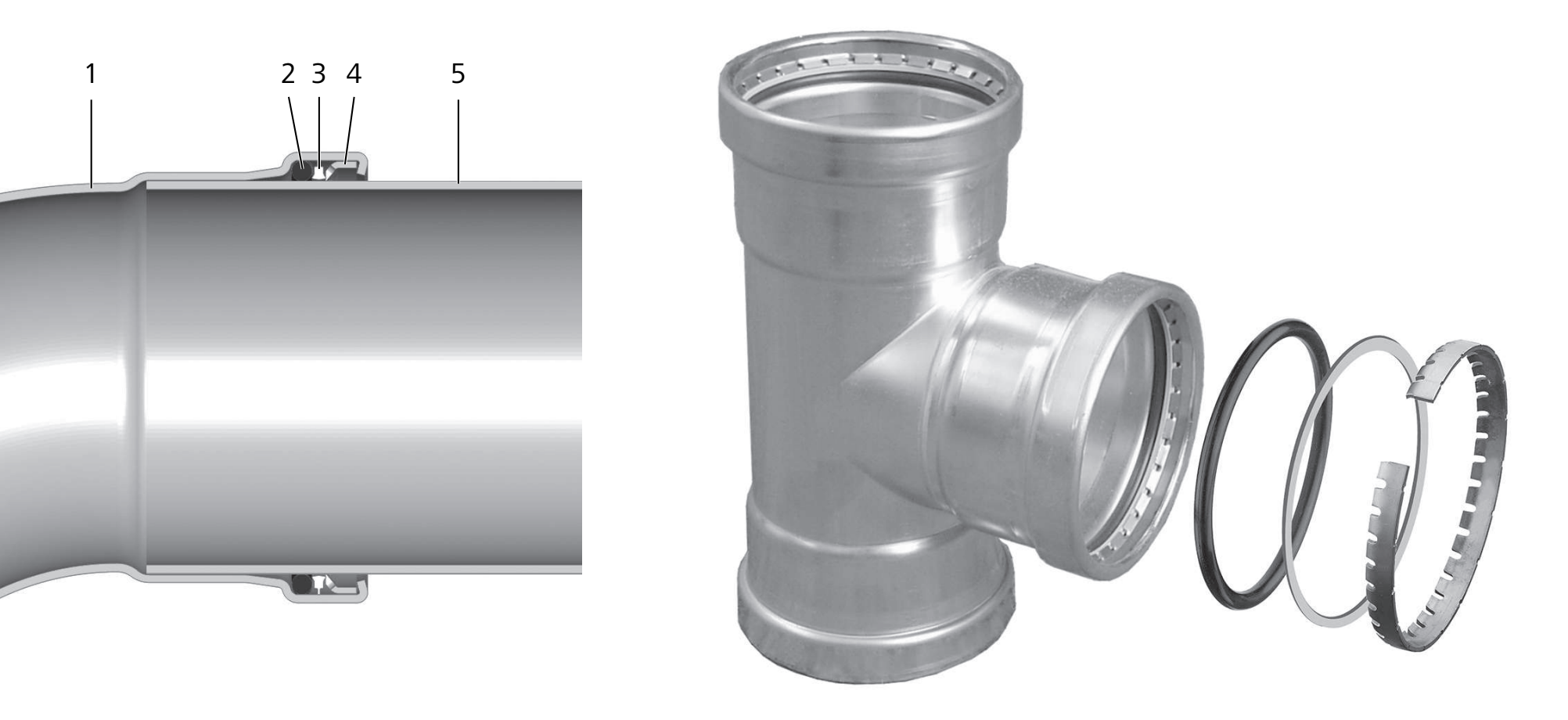

Nelle dimensioni XL di Optipress, durante il processo di pressatura viene inserito nel tubo un anello di ancoraggio in acciaio inossidabile per assicurare la resistenza del collegamento. L’anello divisorio protegge l’anello di tenuta da eventuali danni durante l’inserimento del tubo.

3.1.1 Materiali e caratteristiche degli anelli di tenuta

Anello di tenuta	Materiale	Dimensioni	Documenti di prova	Caratteristiche

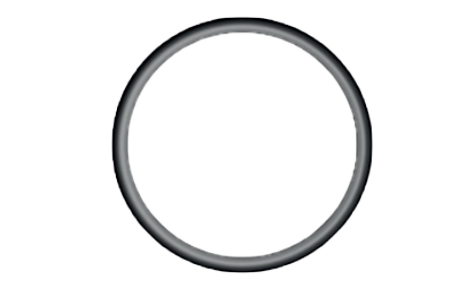

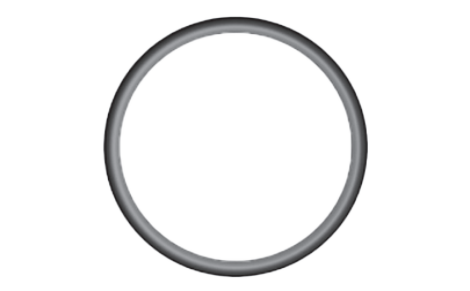

Anello di tenuta EPDM	EPDM	fino a Ø 108	Certificazione SVGW per impianti di acqua potabile Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione) Certificazione VdS per impianti sprinkler a umido Certificazione TÜV per l’impiego di ossigeno e acetilene	Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc. Resistenza molto elevata all’ozono Carico permanente fino a 110 °C Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

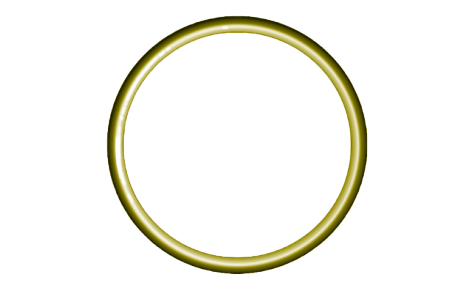

Anello di tenuta HNBR (giallo)	HNBR	fino a Ø 108	Certificazione SVGW per impianti a gas Certificazione TÜV per l’impiego di ossigeno e acetilene	Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano) Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel Adatto per l’impiego con elio
Anello di tenuta FKM	FKM	fino a Ø 108	Certificazione VdS per impianti sprinkler a umido e a secco	Resistenza molto elevata a olio e sostanze chimiche Poco indicato per acqua e vapore ad alte temperature

Per richieste relative ai campi d’impiego e alle applicazioni: www.nussbaum.ch/richiesta-resistenza-materiali

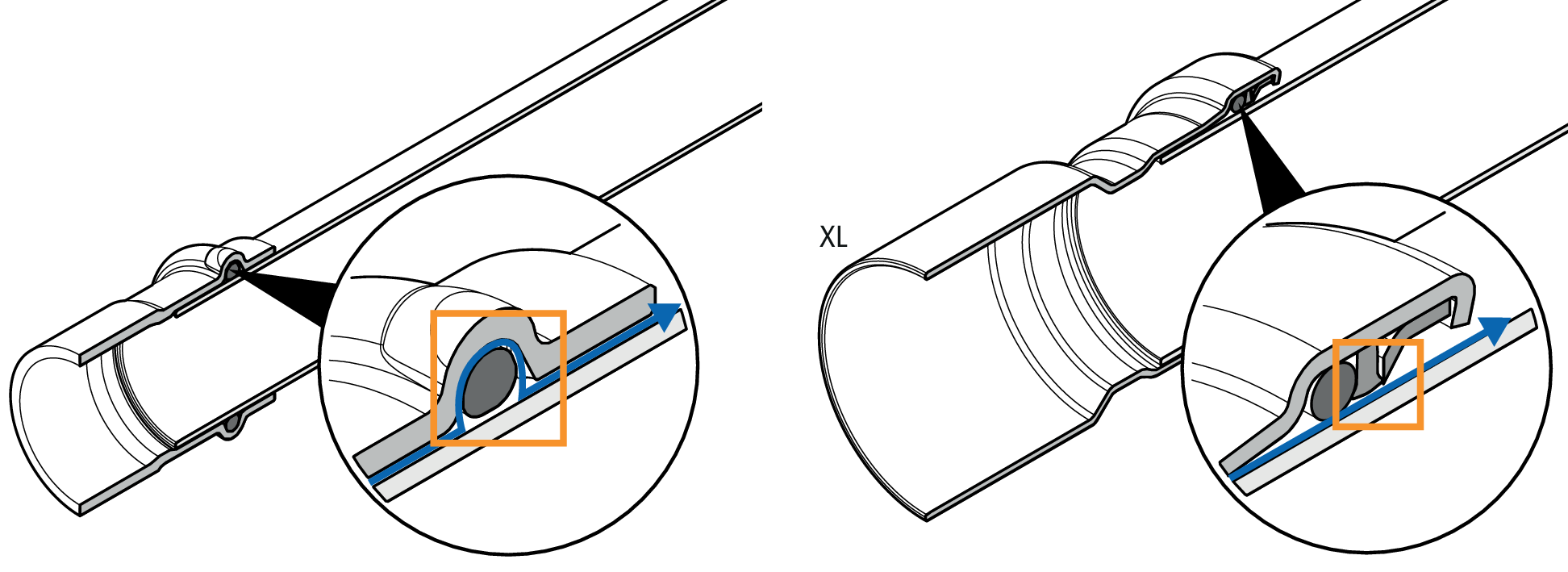

3.1.2 Punto di sicurezza SC per il controllo della tenuta

Il punto di sicurezza SC è una tecnica di sicurezza che rende visibili i pressfitting non pressati nel sistema di condutture (SC = Security Checked = sicurezza controllata).

Il punto di sicurezza SC crea una perdita di tenuta costruttiva tra il pressfitting non pressato e il tubo. Durante la prova di pressione, la perdita causa la fuoriuscita visibile del medio di prova. La visibilità del pressfitting non pressato è garantita nel campo di pressione della rispettiva prova di pressione.

Tutti i pressfitting della Nussbaum sono dotati del punto di sicurezza SC.

3.2 Tubi Optipress in acciaio inossidabile 1.4520

Per le installazioni con Optipress-Industry sono disponibili tubi di sistema 1.4520 in metallo nudo e saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.

3.2.1 Collaudo, controllo della qualità dei tubi

La fabbricazione dei tubi in acciaio inossidabile è soggetta a controlli continui sia interni sia esterni da parte dellʼUfficio di collaudo dei materiali della Renania settentrionale-Vestfalia MPA NRW (Materialprüfungsamt Nordrhein-Westfalen). Vengono controllate le principali caratteristiche qualitative dei tubi come la composizione del materiale, la qualità di saldatura, le dimensioni dei tubi e le tolleranze, la superficie dei tubi ecc.

3.2.2 Tipo di fornitura

I tubi vengono consegnati in stanghe da 3 e 6 metri e sono dotati di cappucci di protezione che li riparano da eventuali contaminazioni. I cappucci di protezione dei tubi sono provvisti di codifica cromatica, 👉 Contrassegno di sistema.

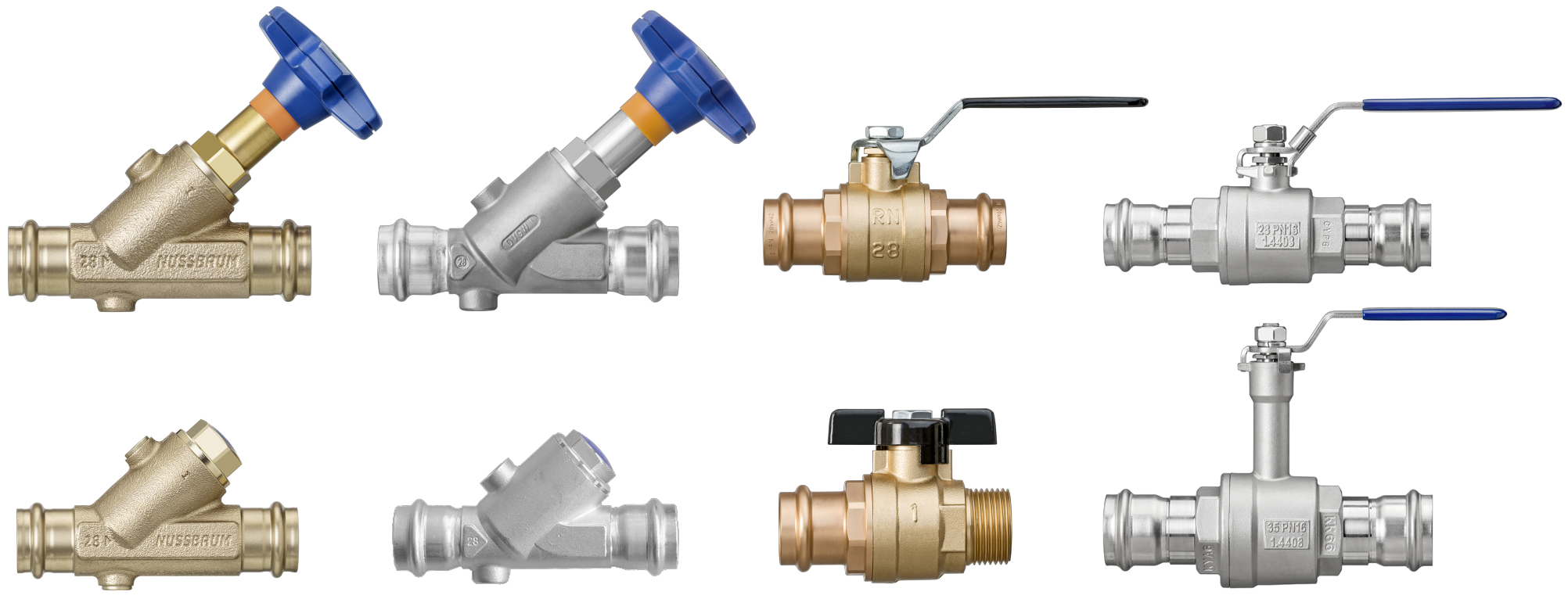

3.3 Rubinetteria di sistema Optipress

La Nussbaum offre un’ampia gamma di rubinetteria con manicotti da pressare fissi nelle dimensioni da DN 12 a DN 50. Oltre alla rubinetteria di sistema con manicotti a pressare integrati, la Nussbaum offre una vasta selezione di rubinetteria con altri tipi di connessioni, anche di dimensioni maggiori.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.
