Descriptif système - Optipress-Industry

3.1 Raccords à sertir Optipress-Industry

Nous proposons une gamme complète de raccords à sertir (coudes, équerres, tés, réductions, pièces intermédiaires, raccords, etc.) pour un montage rationnel. Associés au tuyau Optipress en acier inoxydable 1.4520, les raccords à sertir Optipress-Industry permettent de réaliser des installations qui résistent à la corrosion, et ce à des coûts d’investissement faibles.

Les raccords à sertir Optipress-Industry peuvent être combinés librement avec de nombreux systèmes de Nussbaum et couvrent ainsi de nombreuses possibilités d’utilisation. Les solutions produits de Nussbaum dédiées à l’industrie sont décrites dans le document de Nussbaum intitulé «Applications et solutions – industrie», .

	Les raccords à sertir Optipress-Industry en acier inoxydable sont fabriqués en acier austénitique Cr-Ni hautement allié et résistant à la corrosion, numéro de matériau 1.4301. Ils portent comme identification le marquage «eau non potable»:

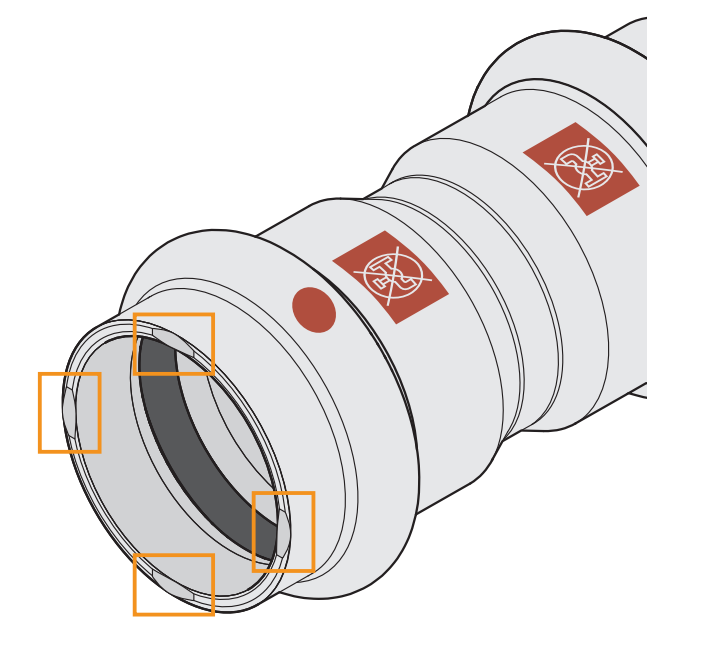

	Les raccords à sertir Optipress-Industry aux Ø de 15 à 54 mm présentent 4 encoches à l’endroit où s’opère le sertissage, pour empêcher toute confusion avec les raccords à sertir d’autres systèmes.

Pour les installations Optipress-Industry, on peut utiliser aussi tous les raccords en bronze et en acier inoxydable de l’assortiment Optipress-Aquaplus.

Les embouts aux chambres nervurées des raccords à sertir sont munis d’un joint d’étanchéité de haute qualité:

• élastomère (EPDM) de haute qualité et résistant au vieillissement

• pour une contrainte continue jusqu’à 95 °C

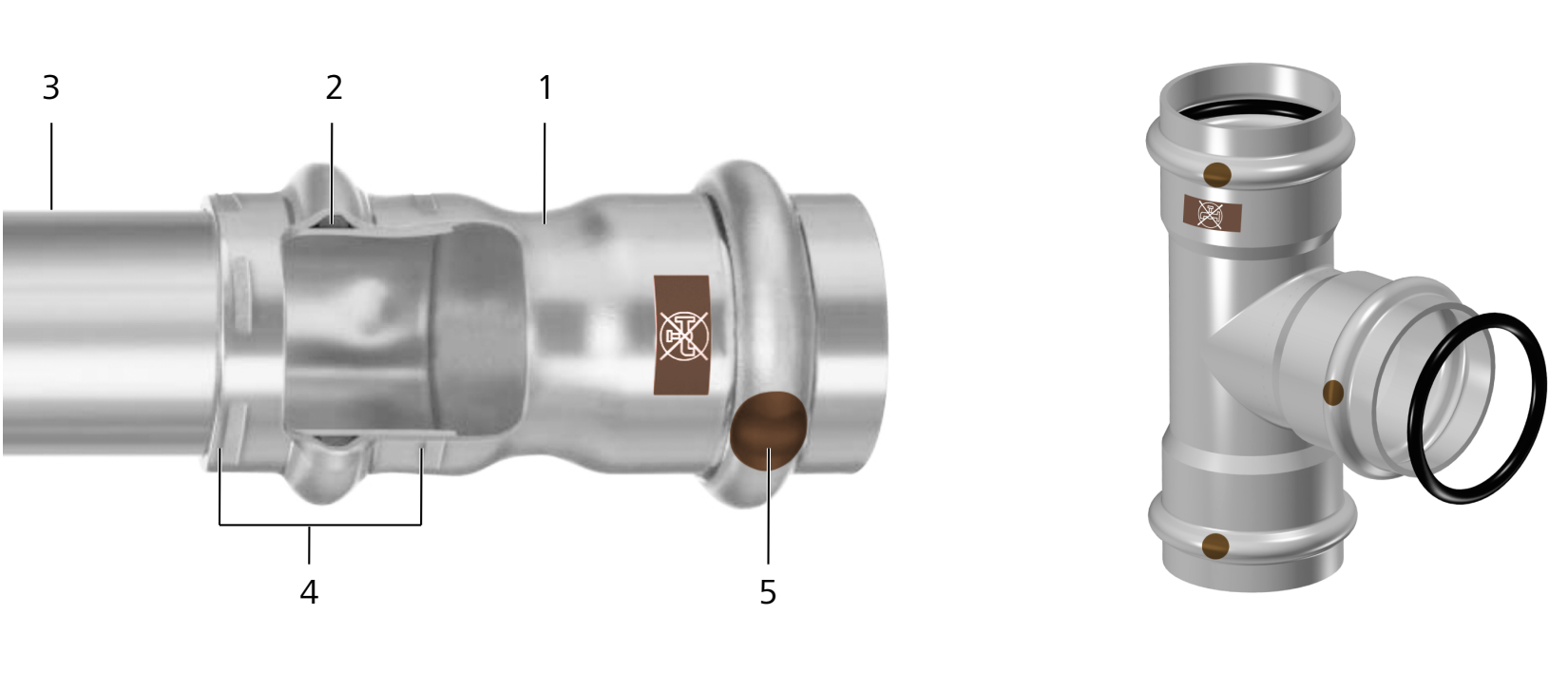

Pour réaliser un assemblage Optipress-Industry, le tuyau est introduit jusqu’à la butée dans le raccord à sertir, puis est serti à l’extrémité du manchon à l’aide de la pince à sertir et de la mâchoire système Nussbaum correspondante. Une coupe longitudinale du manchon serti illustre le caractère de l’assemblage dont la résistance mécanique est assurée par la déformation simultanée du raccord et du tuyau.

La résistance mécanique de l’assemblage est obtenue par la déformation simultanée du raccord et du tuyau. L’étanchéité est assurée par la compression du joint lors du sertissage. Les propriétés mécaniques et l’étanchéité de l’assemblage serti résultent de la géométrie du sertissage des mâchoires du système Nussbaum.

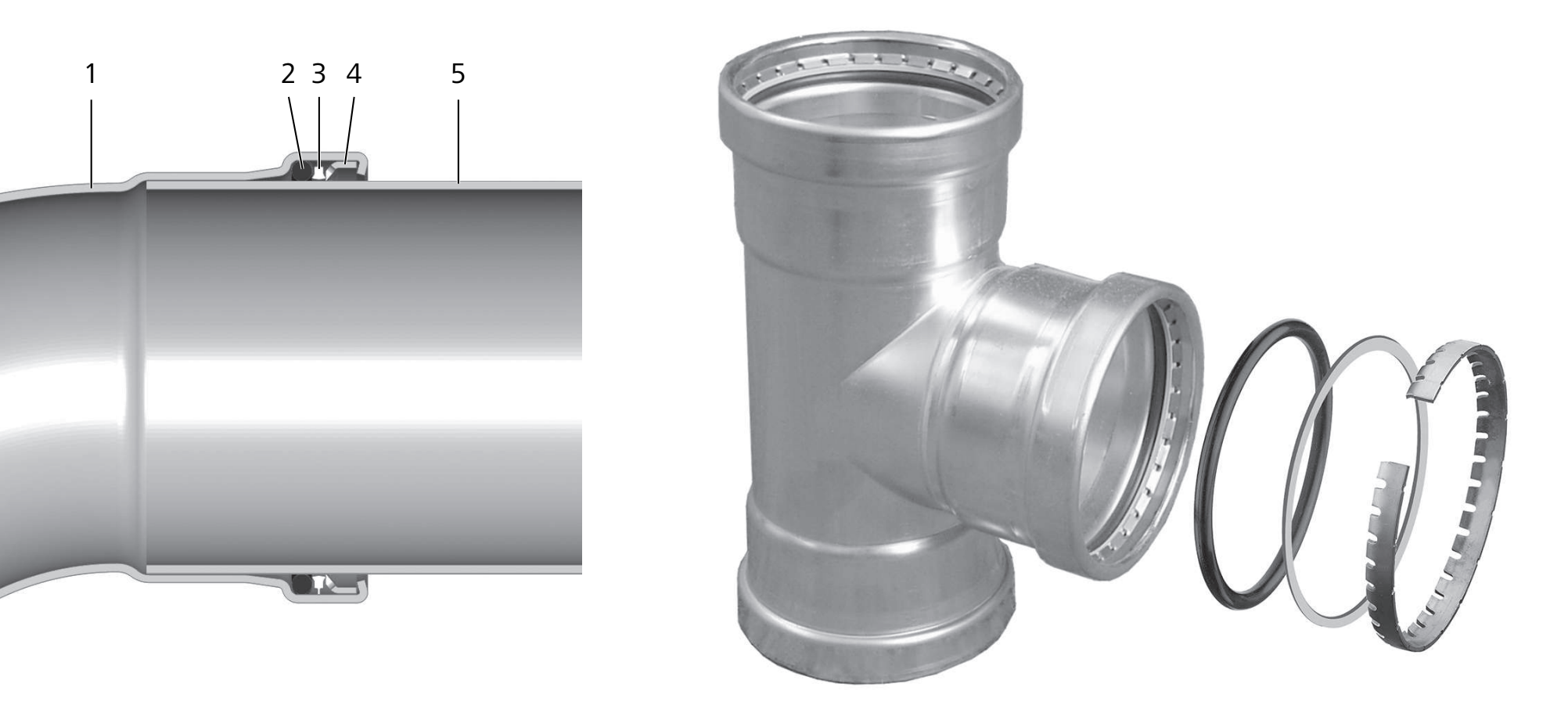

Pour les dimensions Optipress-XL, une bague coupante en acier inoxydable est calée dans le tuyau durant l’opération de sertissage, ceci afin d’assurer la solidité de l’assemblage. Lorsque le tuyau est emboîté, la bague de séparation protège le joint contre tout endommagement.

3.1.1 Matériaux et propriétés – joints

Joint	Matériau	Dimension	Documents de contrôle	Propriétés

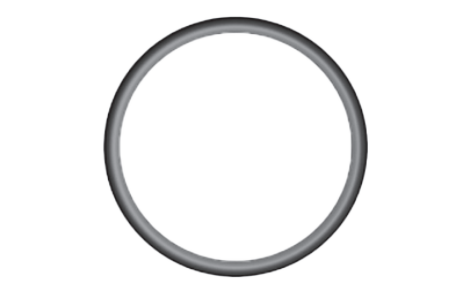

Joint EPDM	EPDM	Jusqu’à Ø 108	Certificat SVGW pour installations d’eau de boisson Attestation TÜV selon la directive 2014/68/UE (directive équipements sous pression) Homologation VdS pour installations sprinklers humides Certificat TÜV pour utilisation d’oxygène et d’acétylène	Résistance très élevée à des fluides tels que l’eau, les mélanges eau/glycols, etc. Résistance très élevée à l’ozone Contrainte continue jusqu’à 110 °C Températures plus élevées possibles pendant un temps limité jusqu’à 180 °C (p. ex. collecteurs à tubes, solaire thermique)

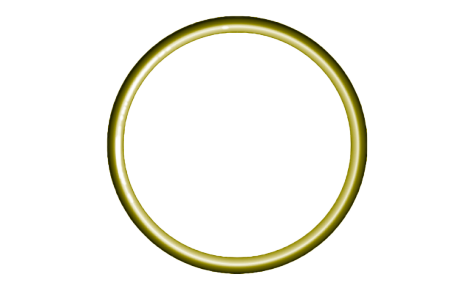

Joint HNBR (jaune)	HNBR	Jusqu’à Ø 108	Certificat SVGW pour installations de gaz Certificat TÜV pour utilisation d’oxygène et d’acétylène	Convient spécialement pour les installations de gaz naturel (méthane) et de gaz liquéfié (propane, butane) Résistance très élevée aux huiles minérales et carburants tels que huiles moteur, fioul, diesel Convient pour l’utilisation d’hélium

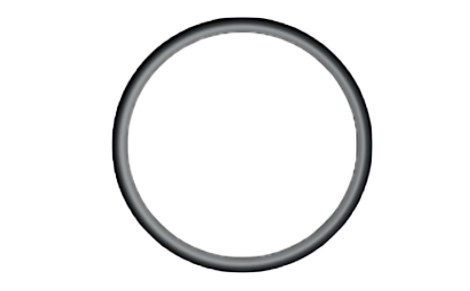

Joint FKM	FKM	Jusqu’à Ø 108	Homologation VdS pour installations sprinklers humides et sèches	Résistance très élevée aux huiles et produits chimiques Convient moins bien pour eau et vapeur à températures élevées

Demandes relatives aux domaines d’utilisation et applications sous: www.nussbaum.ch/demande-resistance-des-materiaux.

3.1.2 Sécurité de contrôle grâce au SC-Contour

Le SC-Contour correspond à une sécurité qui rend visibles les raccords non sertis dans une installation de tuyaux (SC: Security Checked = sécurité de contrôle).

Situé entre le raccord non serti et le tuyau, le SC-Contour présente une absence d’étanchéité apparente par laquelle le fluide d’essai s’échappe de manière visible durant l’essai de pression. La visibilité du raccord non serti est manifeste dans la plage de pression de l’essai de pression correspondant.

Tous les raccords à sertir Nussbaum sont dotés d’un SC-Contour.

3.2 Tuyau Optipress en acier inoxydable 1.4520

Des tuyaux système en métal 1.4520 nu, soudés au laser sous protection gazeuse, sont disponibles pour les installations Optipress-Industry.

Fabriqués selon DIN 17440/17455.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

3.2.1 Essais et contrôle qualité des tuyaux

La fabrication des tuyaux en acier inoxydable est soumise à un contrôle continu en interne par Nussbaum, et en externe par le MPA NRW (Materialprüfungsamt Nordrhein-Westfalen = Office de contrôle des matériaux en Rhénanie du Nord-Westphalie). Ces contrôles portent sur les caractéristiques les plus importantes des tuyaux telles que composition des matériaux, qualité des joints de soudure, dimensions des tuyaux, tolérance, surface des tuyaux.

3.2.2 Conditionnement du produit à la livraison

Les tuyaux sont livrés en barres de 3 m et 6 m, les extrémités étant protégées par des capes de protection. Les capes de protection des tuyaux portent des codes couleurs, 👉 Marquage système.

3.3 Robinetteries système Optipress

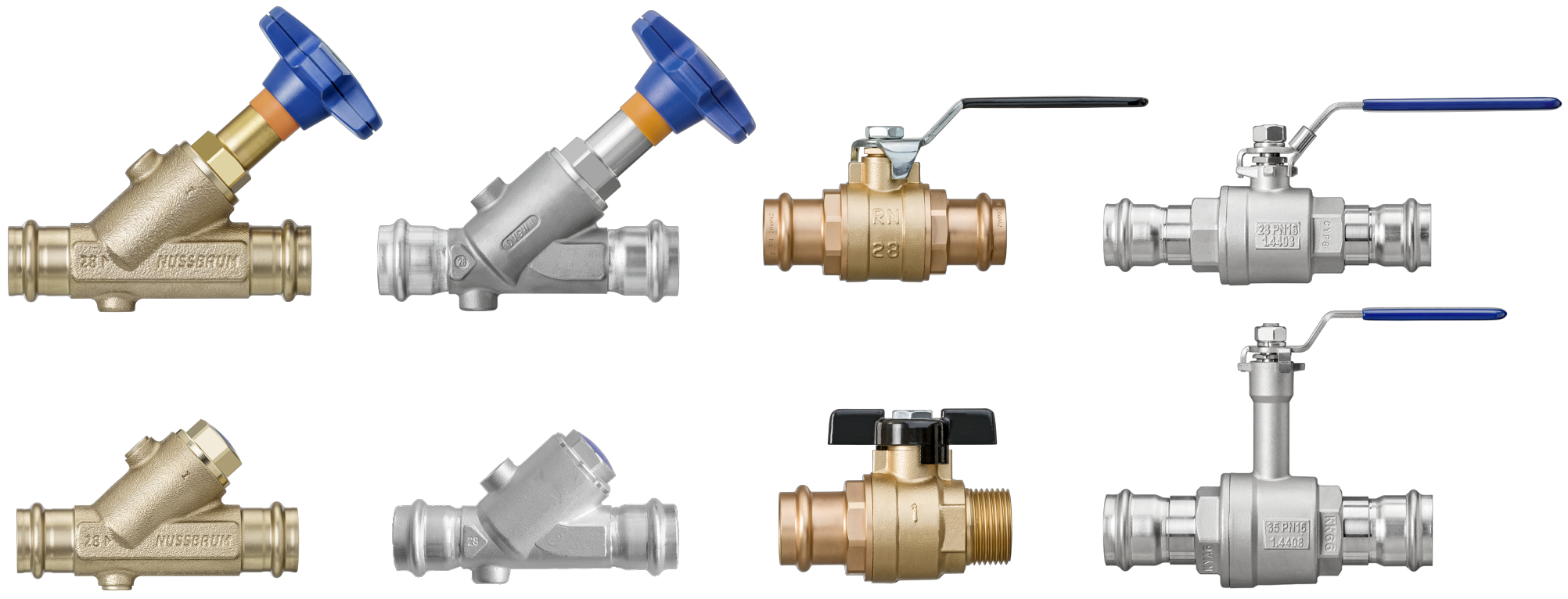

Nussbaum propose une gamme complète de robinetteries à sertir dans les dimensions DN 12 à DN 50. En plus des robinetteries à sertir, Nussbaum propose un vaste choix de robinets à autres types de raccord, également dans de grandes dimensions.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.
