Montageanleitung - Unterputz-Boxen

7.1 Waschtisch-Modul mit Unterputz-Box montieren

7.1.1 Unterputz-Waschtischbox montieren

Benötigtes Werkzeug:

• Gabelschlüssel SW 17

• Steckschlüssel SW 13

1. Den Abwasser-Anschlussbogen (2) bis zum Anschlag in die Unterputz-Waschtischbox (1) schieben.



2. Bei der unteren Montageschiene den Schallschutz (1) für das Abwasserrohr einlegen und anschliessend die Schienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.



3. Die Unterputz-Box mit den Nutensteinen an der offenen Stelle der Optivis-Schiene montieren. Hierfür einen Gabelschlüssel (SW 17) verwenden. Die Schrauben der Nutensteine noch nicht festziehen.



4. Die Unterputz-Waschtisch-Box anhand der Markierungen auf dem Bauschutz auf die gewünschte Höhe setzten (PWC = Kaltwasser / PWH = Warmwasser / SW = Abwasser).
5. Die Unterputz-Box mit einer Wasserwaage vertikal auf die gewünschte Höhe ausrichten und die Schrauben der Nutensteine festziehen.
6. Die Befestigungsschiene mit einer Wasserwaage vertikal auf die gewünschte Höhe ausrichten und danach die Schrauben der Nutensteine festziehen.
7. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren.



8. Die Leerrohre für die Kabel vorbereiten.
9. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Waschtisch-Box berücksichtigen.
10. Weiter 👉 Fertigmontage nach Befliesung.

Unterputz-Waschtischbox

Artikel-Nr.: 70120

7.1.2 Optivis-Tec-Befestigungsschiene montieren

Benötigtes Werkzeug:

• Gabelschlüssel SW 17

• Steckschlüssel SW 13

1. Die Gewindestangen (2) von Hand in die Optivis-Tec-Befestigungsschiene 71220 eindrehen. Die Muttern (1) der Gewindestangen mit einem Gabelschlüssel (SW 17) festziehen und die gelben Schutzkappen (3) auf die Gewindestangen schieben.



2. Die Befestigungsschiene mit den Nutensteinen an der offenen Seite der Optivis-Schiene montieren. Hierfür einen Gabelschlüssel (SW 17) verwenden. Die Schrauben der Nutensteine noch nicht ganz festziehen.



3. Die Befestigungsschiene mit einer Wasserwaage vertikal auf die gewünschte Höhe ausrichten und danach die Schrauben der Nutensteine festziehen.
4. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Waschtisch-Box berücksichtigen.
5. Weiter 👉 Fertigmontage nach Befliesung.

Die Unterputz-Waschtischbox 70120 und die Befestigungsschiene 71220 sind im Optivis-Tec-Waschtisch-Modul 71216 enthalten.

Unterputz-Waschtischbox

Artikel-Nr.: 70120

Optivis-Tec-Waschtisch-Modul

Artikel-Nr.: 71216

Optivis-Tec-Befestigungsschiene

Artikel-Nr.: 71220

7.2 Unterputz-Box in System Optivis montieren

Benötigtes Werkzeug:

• Gabelschlüssel SW 17

• Steckschlüssel SW 13

1. Den Bauschutz (1) von der Unterputz-Box abziehen und zur Seite legen.



2. Die Schienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.
3. Die Unterputz-Box mit den Nutensteinen an der offenen Stelle der Optivis-Schiene montieren. Hierfür einen Gabelschlüssel (SW 17) verwenden. Die Schrauben der Nutensteine noch nicht festziehen.



4. Die Unterputz-Box mit einer Wasserwaage vertikal auf die gewünschte Höhe ausrichten und die Schrauben der Nutensteine festziehen.
5. Den Bauschutz (1) aufstecken.
6. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren.



7. Die Leerrohre für die Kabel vorbereiten.
8. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
9. Weiter 👉 Fertigmontage nach Befliesung.

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70125

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70115

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70105

7.3 Unterputz-Box in System Geberit GIS montieren

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Den Bauschutz (1) von der Unterputz-Box abziehen und zur Seite legen.



2. Die Grundschienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.
3. Die Adapter (3) mit einem Steckschlüssel (SW 13) an die Grundschienen schrauben.



4. Die Geberit GIS-Schienen auf das gewünschte Mass einstellen und mit einer Wasserwaage senkrecht ausrichten.
5. Die Unterputz-Box auf die gewünschte Höhe ausrichten.
6. Die Unterputz-Box mit den Adaptern (3) auf einer Seite im Rahmen einklicken und mit den Schnellspannern (4) befestigen.



7. Die gegenüberliegende senkrechte GIS-Schiene an die Adapter (3) der Unterputz-Box heranführen und mit den Schnellspannern (4) befestigen.
8. Den Bauschutz (1) aufstecken.
9. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren. Die Leerrohre für die Kabel vorbereiten.



10. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
11. Weiter 👉 Fertigmontage nach Befliesung.

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70126

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70116

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70106

7.4 Unterputz-Box Geberit Duofix in Rahmen montieren

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Den Bauschutz (1) von der Unterputz-Box abziehen und zur Seite legen.



2. Die Grundschienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.
3. Die Adapter (3) mit einem Steckschlüssel (SW 13) an die Grundschienen schrauben. Die Schrauben noch nicht festziehen.



4. Die Unterputz-Box mit den Duofix-Verbindern (4) links und rechts im Rahmen befestigen.



5. Falls der Klemmbereich im Rahmen durch ein Innenrohr versperrt ist, in diesen Bereichen die beigelegten Schrauben und Spezialunterlagsscheiben (4a) verwenden.
6. Die Unterputz-Box mit einer Wasserwaage vertikal auf die gewünschte Höhe ausrichten.
7. Den Bauschutz (1) aufstecken.
8. Bei Bedarf die Unterputz-Box horizontal ausrichten. Die Unterputz-Box kann ± 5 mm seitlich verschoben werden.



9. Die Schrauben (5) mit einem Steckschlüssel SW 13 festziehen.
10. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren. Die Leerrohre für die Kabel vorbereiten.



11. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
12. Weiter 👉 Fertigmontage nach Befliesung.

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70127

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70117

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70107

7.5 Unterputz-Box auf Geberit Duofix Ständer montieren

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Den Bauschutz (1) von der Unterputz-Box abziehen und zur Seite legen.



2. Die Schienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.
3. Die Unterputz-Box auf beiden Seiten mit jeweils 2 Schrauben am Ständer befestigen. Dabei die Schrauben diagonal in den 4 vorgebohrten Löchern positionieren.



4. Den Bauschutz (1) aufstecken.
5. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren. Die Leerrohre für die Kabel vorbereiten.



6. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
7. Weiter 👉 Fertigmontage nach Befliesung.

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70107

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70117

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70127

7.6 Unterputz-Box in Mauerwerk montieren

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Den Bauschutz (1) von der Unterputz-Box abziehen und zur Seite legen.



2. Die Grundschienen (2) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.
3. Die Adapter (3) mit einem Steckschlüssel (SW 13) an die Grundschienen schrauben. Die Schrauben festziehen.



4. Den Bauschutz (1) aufstecken.



5. Die Unterputz-Box mit einer Wasserwaage vertikal auf die gewünschte Höhe (H) ausrichten.
6. Die Bohrlöcher anzeichnen und bohren, die Dübel setzen und die Unterputz-Box mit Sechskantschrauben und Unterlagsscheiben an der Mauer befestigen.
7. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren. Die Leerrohre für die Kabel vorbereiten.



8. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
9. Weiter 👉 Fertigmontage nach Befliesung.

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70128

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70118

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70108

7.7 Montage neutral

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Die Grundschienen (1) mit einem maximalen Anzugsdrehmoment von 5 Nm auf die Unterputz-Box schrauben. Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.



2. Die Unterputz-Box mit einer Wasserwaage vertikal auf die gewünschte Höhe (H) ausrichten.



3. Die Bohrlöcher anzeichnen und bohren, die Dübel setzen und die Unterputz-Box mit Sechskantschrauben und Unterlagsscheiben an der Mauer befestigen.
4. Falls eine Fernabfrage (Bus-System) vorgesehen ist, empfiehlt Nussbaum die Löcher (16 mm) für die Elektroanschlüsse jeweils an den Blitz-Symbolen zu bohren. Die Leerrohre für die Kabel vorbereiten.



5. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
6. Weiter 👉 Fertigmontage nach Befliesung.

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70129

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70119

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70109

7.8 Fertigmontage nach Befliesung

Benötigtes Material und Werkzeug:

• Messkapsel Koax (optional)

• Reduzierpatrone (optional)

• Innensechskantschlüssel SW 12

• Gabelschlüssel SW 32 (optional)

• Montageschlüssel, zu Messkapseln 59027

• Rohrsteckschlüssel, zu Reduzierpatrone und Verschlusszapfen 11062

1. Nachdem die Wand fertig befliest wurde, am Bauschutz (1) die vorgestanzten Löcher mit einem Messer einschneiden und eindrücken.



2. Den Bauschutz durch die Löcher greifen und herausziehen oder abschneiden, falls er sich nicht lösen lässt.

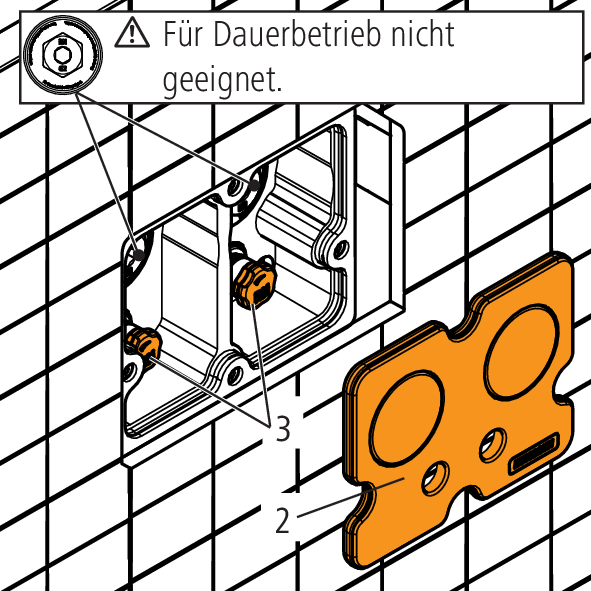

3. Den Isolationsdeckel (2) herausziehen.



4. Für die Druckprüfung die Absperrventile (3) öffnen oder schliessen. Die eingebauten Kunststoff-Verschlusszapfen können für die Druckprüfung verwendet werden, sind aber nicht für den Dauerbetrieb geeignet! Um die Unterputz-Boxen für den Dauerbetrieb vorzubereiten, 👉 Kunststoff-Verschlusszapfen für Dauerbetrieb ersetzen.
5. Messkapsel Koax montieren: Die Kunststoff-Verschlusszapfen (4) mit einem Innensechskantschlüssel (SW 12) oder einem Gabelschlüssel (SW 32) demontieren und die Messkapseln Koax (6) mit dem Montageschlüssel 59027 montieren.



6. Reduzierpatronen montieren: Die Kunststoff-Verschlusszapfen (5) mit einem Innensechskantschlüssel (SW 12) demontieren und die Reduzierpatronen (7) mit dem Rohrsteckschlüssel 11062 montieren.
7. Die Rondellen (9) vor den Messkapseln Koax (6) aus dem Isolationsdeckel (2) drücken und den Isolationsdeckel montieren.



8. Die gewünschte Abdeckplatte gemäss der beiliegenden Montageanleitung montieren.

Rohrsteckschlüssel

Artikel-Nr.: 11062

Montageschlüssel

Artikel-Nr.: 59027

Reduzierpatrone

Artikel-Nr.: 11050

Messkapsel Koax

Artikel-Nr.: 67016

Messkapsel Koax

Artikel-Nr.: 67016

Messkapsel Koax

Artikel-Nr.: 67016

weitere Produkte

7.9 Kunststoff-Verschlusszapfen für Dauerbetrieb ersetzen

Benötigtes Material und Werkzeug:

• Verschlusszapfen, zu Rohbauset für Messkapsel Koax 67002.21

• Verschlusszapfen, zu Unterputz-Armaturenboxen mit Reduzierpatrone 11061.22

• Optifitt-Serra-Verschlusszapfen 90037.04 (optional)

• Innensechskantschlüssel SW 12

• Rohrsteckschlüssel, zu Reduzierpatrone und Verschlusszapfen 11062

• Gabelschlüssel SW 32 (optional)

• Für den Dauerbetrieb die Kunststoff-Verschlusszapfen der Messkapseln (1) mit den Metall-Verschlusszapfen 67002.21 ersetzen bzw. die Kunststoff-Verschlusszapfen der Reduzierpatrone (2) mit den Metall-Verschlusszapfen 11061.22 ersetzen.



Rohrsteckschlüssel

Artikel-Nr.: 11062

Optifitt-Serra-Verschlusszapfen

Artikel-Nr.: 90037

Verschlusszapfen

Artikel-Nr.: 11061

Verschlusszapfen

Artikel-Nr.: 67002
