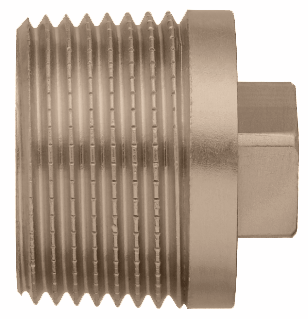

90037 Optifitt-Serra-Verschlusszapfen
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| R | D | L | L1 | S | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 14 | 19 | 5 | 8 | ¼ | 90037.02 | 10 |
| 03 | - | ||||
|
|
||||||||||||||
| ⅜ | 17 | 20 | 6 | 10 | ⅜ | 90037.03 | 5 |
| 03 | 216.111 | ||||
|
|
||||||||||||||
| ½ | 21 | 26 | 7 | 12 | ½ | 90037.04 | 5 |
| 03 | 216.112 | ||||
|
|
||||||||||||||
| ¾ | 27 | 28 | 7 | 14 | ¾ | 90037.05 | 5 |
| 03 | 216.113 | ||||
| 1 | 34 | 32 | 7 | 14 | 1 | 90037.06 | 5 |
| 03 | 216.114 | ||||
| 1¼ | 43 | 38 | 7 | 21 | 1¼ | 90037.07 | 5 |
| 03 | 216.115 | ||||
| 1½ | 48 | 38 | 7 | 21 | 1½ | 90037.08 | 1 |
| 03 | 216.116 | ||||
| 2 | 60 | 42 | 7 | 26 | 2 | 90037.09 | 1 |
| 03 | 216.117 | ||||
| 2½ | 76 | 47 | 10 | 30 | 2½ | 90037.10 | 1 |
| 03 | 216.118 | ||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Verschlusszapfen |
| Grösse |
|
| Artikelnummer |
90037.02
|
