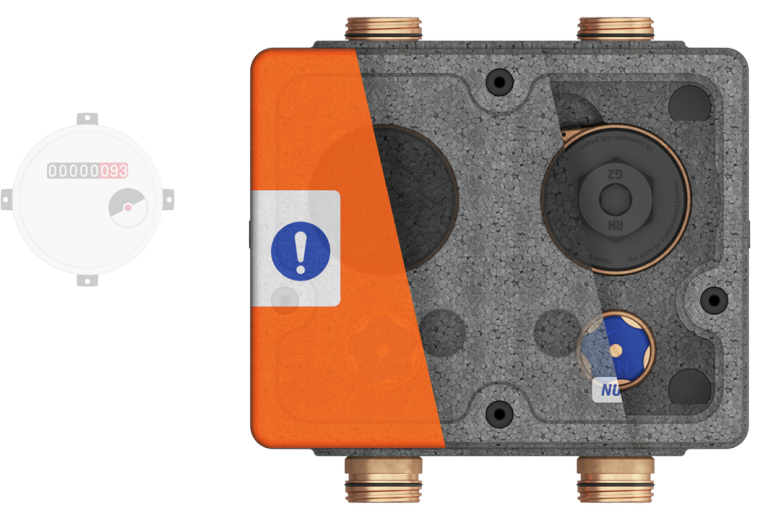

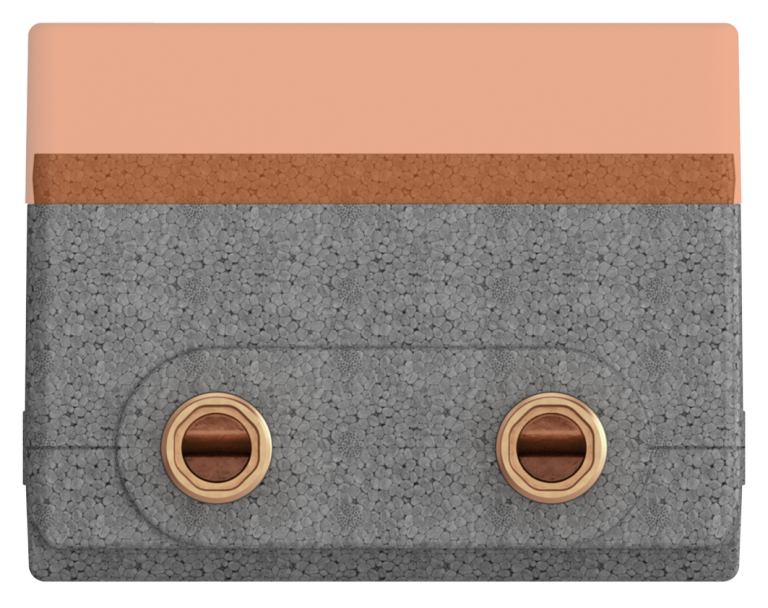

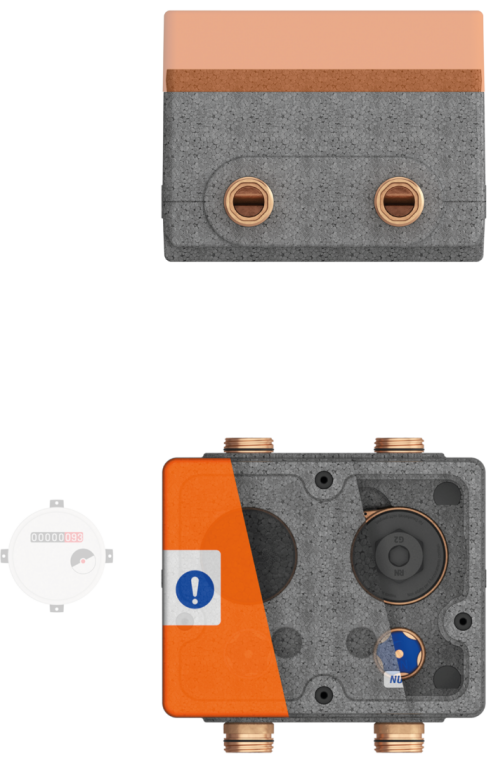

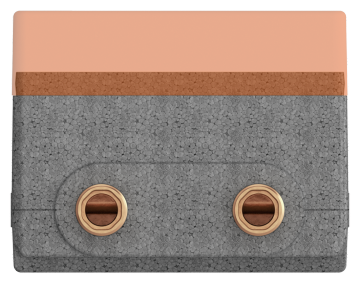

70110 Unterputz-Armaturenbox
Doppelausführung kompakt
mit Übergang zu Schnellkupplung, mit Absperrarmatur, mit Gehäuse für Einbau Messkapsel Koax, mit Blinddeckel, mit Bauschutzkappe orange, ohne Messkapsel
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Medien | Wasser |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |
| UP-Box Bauform | Doppelausführung kompakt |
| UP-Box Funktion | Wassermessung |

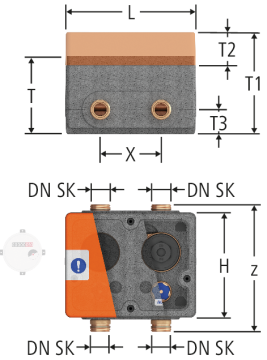

| DN SK | z | L | H | T | T1 | T2 | T3 | X | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 215 | 179 | 128 | 167 | 55 | 40 | 100 | 3.24 | 70110.21 | 1 |
| 01 | 224.433 | ||||
|
|
||||||||||||||||||
Kvs: Gemessen mit der Messkapsel Koax 67116
Weitere Masse siehe 70115-70119
Für den Dauerbetrieb ist der Verschlusszapfen 67002 zu verwenden.
CAD / BIM
| Beschreibung | Unterputz-Armaturenbox |
| Grösse |
|
| Artikelnummer |
70110.21
|
