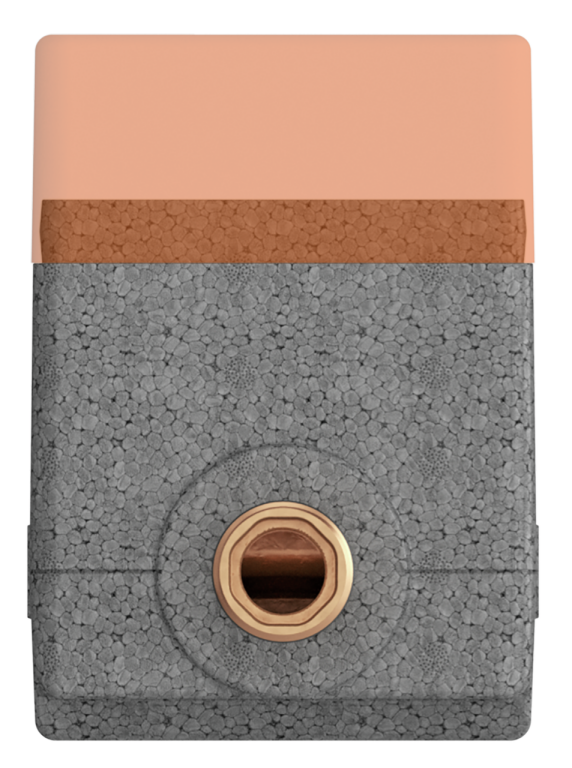

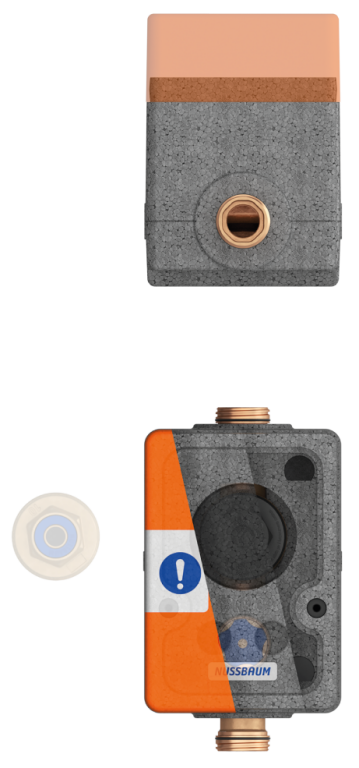

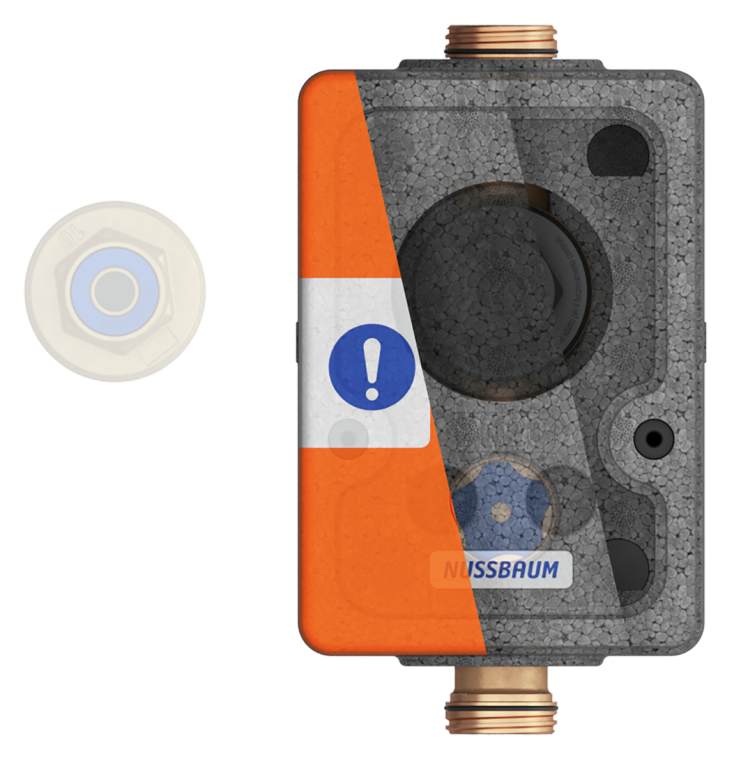

70102 Unterputz-Armaturenbox
Einzelausführung kompakt, Druckreduzierung
mit Übergang zu Schnellkupplung, mit Absperrarmatur, mit Gehäuse für Einbau Reduzierpatrone, mit Blinddeckel, mit Bauschutzkappe orange, ohne Reduzierpatrone
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 80 °C |
| Medien | Wasser |
| UP-Box Bauform | Einzelausführung kompakt |
| UP-Box Funktion | Druckreduzierung |

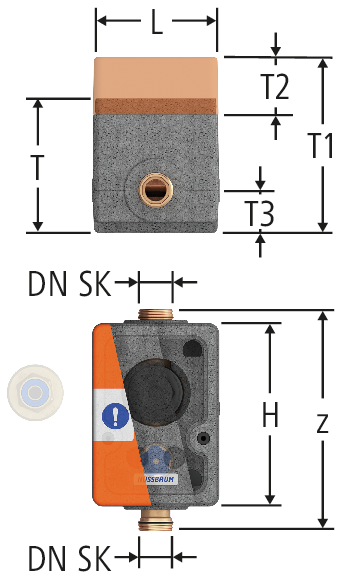

| DN SK | z | L | H | T | T1 | T2 | T3 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 120 | 179 | 128 | 167 | 55 | 40 | 2.31 | 70102.21 | 1 |
| 01 | 224.431 | ||||
|
|
|||||||||||||||||
Weitere Masse siehe 70105-70109
Für den Dauerbetrieb ist der Verschlusszapfen 11061 zu verwenden.
CAD / BIM
| Beschreibung | Unterputz-Armaturenbox |
| Grösse |
|
| Artikelnummer |
70102.21
|
