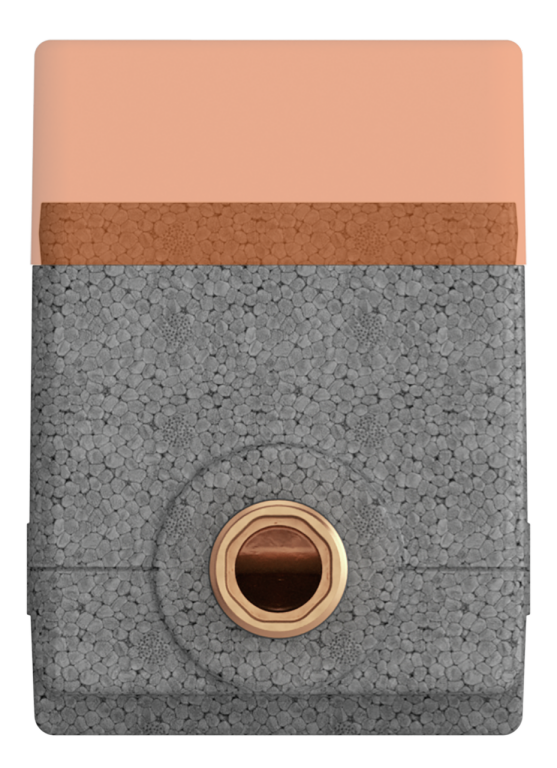

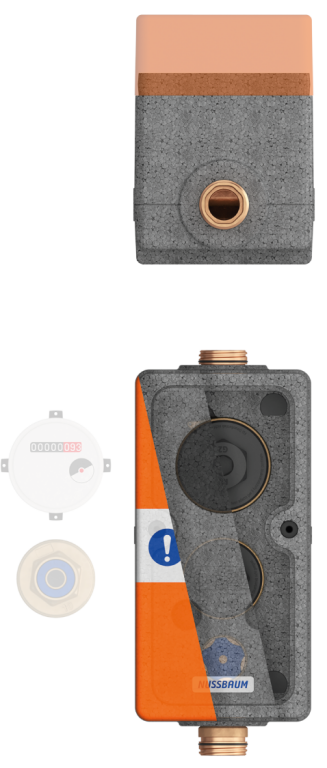

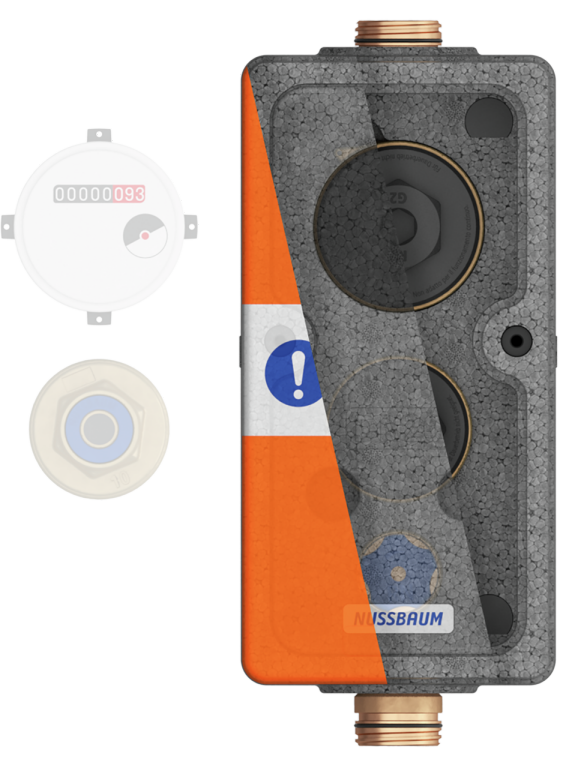

70100 Unterputz-Armaturenbox
Einzelausführung
mit Übergang zu Schnellkupplung, mit Absperrarmatur, mit Gehäuse für Einbau Messkapsel Koax, und Reduzierpatrone, mit Blinddeckel, mit Bauschutzkappe orange, ohne Messkapsel, ohne Reduzierpatrone
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 80 °C |
| Medien | Wasser |
| UP-Box Bauform | Einzelausführung |
| UP-Box Funktion | Druckreduzierung und Wassermessung |
| DN SK | z | L | H | T | T1 | T2 | T3 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 276 | 120 | 246 | 128 | 167 | 55 | 40 | 3.15 | 70100.21 | 1 |
| 01 | 224.431 | ||||
|
|
|||||||||||||||||
Kvs: Gemessen mit der Messkapsel Koax 67016
Weitere Masse siehe 70105-70109
Für den Dauerbetrieb sind die Verschlusszapfen 67002 und 11061 zu verwenden.
CAD / BIM
| Beschreibung | Unterputz-Armaturenbox |
| Grösse |
|
| Artikelnummer |
70100.21
|
