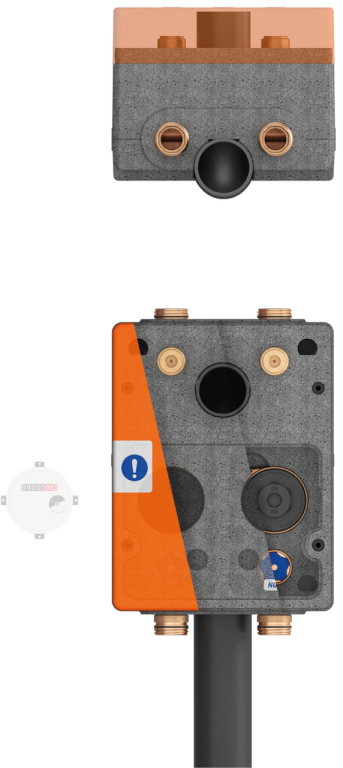

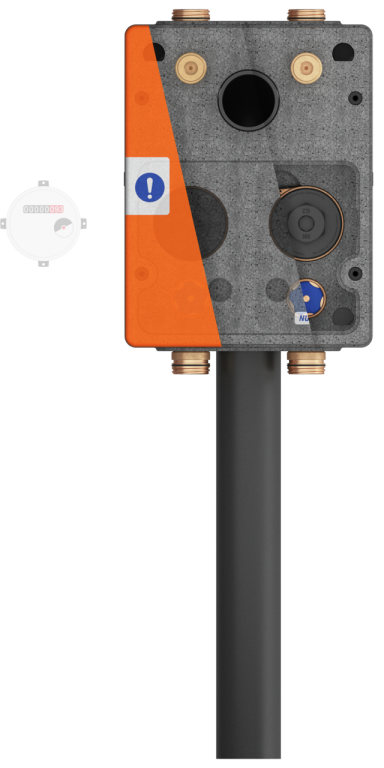

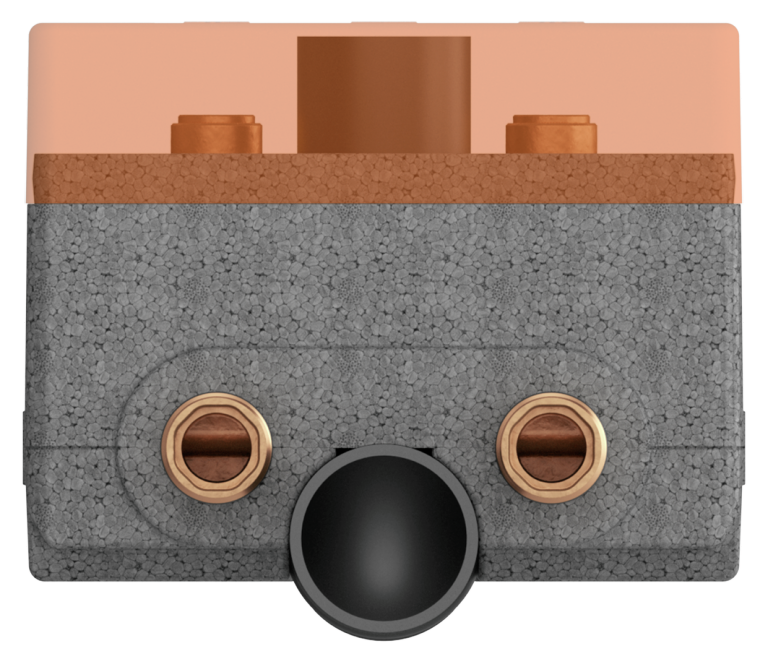

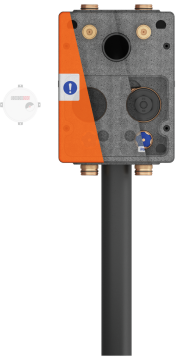

70120 Unterputz-Waschtischbox
mit Übergang zu Schnellkupplung, mit Absperrarmatur, mit Gehäuse für Einbau Messkapsel Koax, mit Blinddeckel, mit Waschtischanschluss, mit Ablauf für Apparateanschluss Silent, mit Bauschutzkappe orange, ohne Messkapsel
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Medien | Wasser |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |
| UP-Box Bauform | Doppelausführung Waschtisch |
| UP-Box Funktion | Wassermessung |

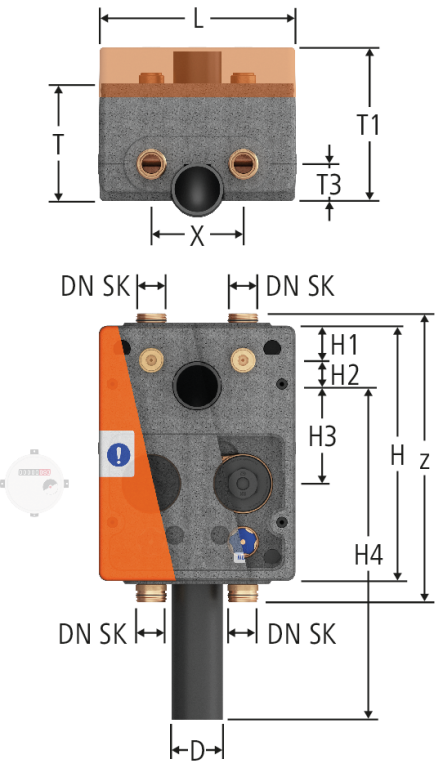

| DN SK | D | z | L | H | H1 | H2 | H3 | H4 | T | T1 | T3 | X | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 56 | 316 | 215 | 286 | 41 | 28 | 107 | 570 | 128 | 167 | 40 | 100 | 3.24 | 70120.21 | 1 |
| 01 | 224.441 | ||||
|
|
||||||||||||||||||||||
Kvs: Gemessen mit der Messkapsel Koax 67116
Weitere Masse siehe 70125-70129
Für den Dauerbetrieb ist der Verschlusszapfen 67002 zu verwenden.
CAD / BIM
| Beschreibung | Unterputz-Waschtischbox |
| Grösse |
|
| Artikelnummer |
70120.21
|
