299.1.024 / V5

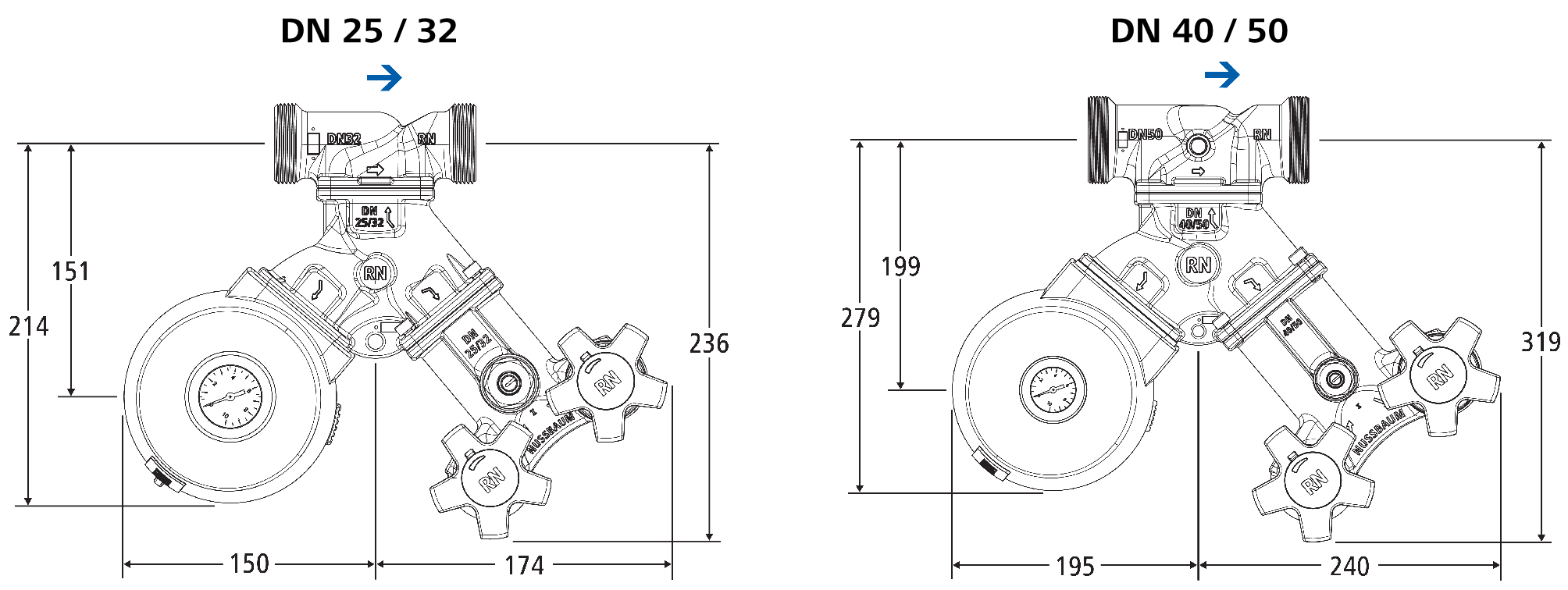

4 Spazio necessario per il montaggio con flangia Y

Eseguire il montaggio in modo che il filtro fine venga attraversato per primo.

Nota

Nota

Danni all’addolcitore d’acqua dovuti a montaggio errato

Se si invertono le posizioni del filtro fine e del set di allacciamento, la sporcizia può penetrare nell’addolcitore d’acqua oppure l’acqua grezza può scorrere nell’addolcitore d’acqua con una pressione eccessiva. Ciò può causare gravi danni all’addolcitore d’acqua.

  • Assicurarsi che il filtro fine e il set di allacciamento siano montati correttamente sulla flangia Y.

Misura

Set di allacciamento

Flangia Y

Redfil / Filtro fine

Flangia di allacciamento

DN 25 / 32

19185.05

19191.05

12104.05

18104.05*

12085.36 / 12085.37

DN 40 / 50

19185.06

19191.06

12104.06

18104.06*

12085.38 / 12085.39

* Utilizzando un filtro fine senza riduttore di pressione, a monte della flangia Y va montato un riduttore di pressione separato.
