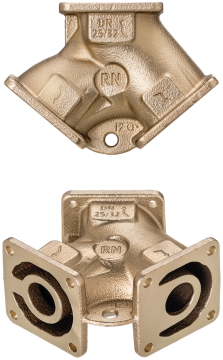

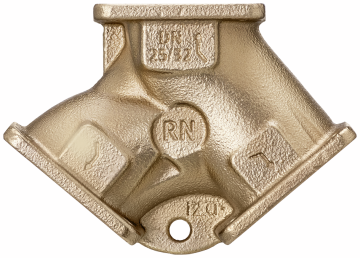

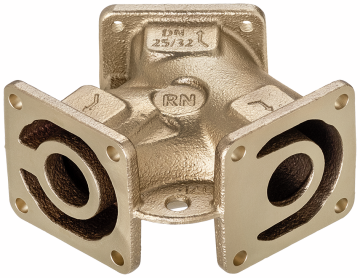

19191 Flangia Y
per il raccordo in serie di Redfil o filtro a maglia fine con il set di allacciamento per addolcitore d'acqua 19185, con 3 x guarnizione e materiale di fissaggio per flangia di allacciamento
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |

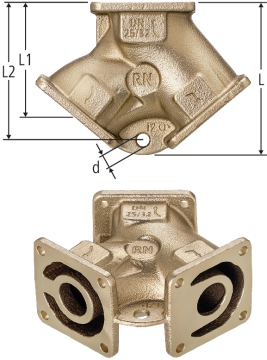

| DN | d | L | L1 | L2 | Kvs | Art. n° | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | 9 | 102 | 75 | 92 | 9.20 | DN | 25 / 32 | 19191.05 | 1 |
| 01 | 675.185 | ||||
|
|
||||||||||||||||
| 40 / 50 | 9 | 123 | 86 | 112 | 28.33 | DN | 40 / 50 | 19191.06 | 1 |
| 01 | 675.186 | ||||
|
|
||||||||||||||||
Nota
La mensola 19092 può essere utilizzata per sostenere il peso degli apparecchi / rubinetteria allacciati.
CAD / BIM
| Descrizione | Flangia Y |
| Dimensione |
|
| Numero di articolo |
19191.05
|
