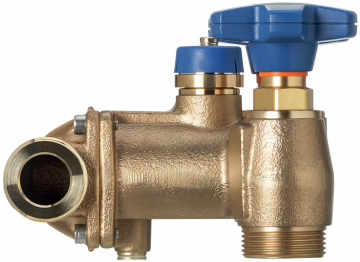

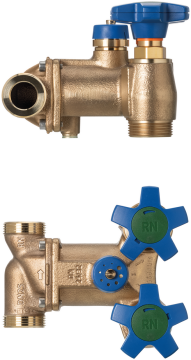

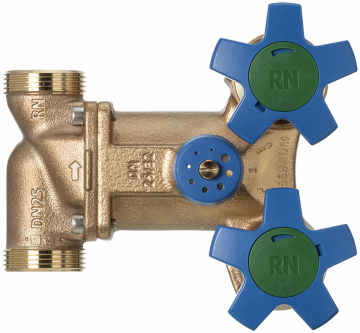

19180 Set di allacciamento per Addolcitore d'acqua
senza raccordo
comprendente valvola di deviazione con testa Easy-Top, valvola d'arresto con testa Easy-Top, regolazione per miscelazione di acqua grezza proporzionale al volume, Valvola di ritegno, flangia di allacciamento
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |

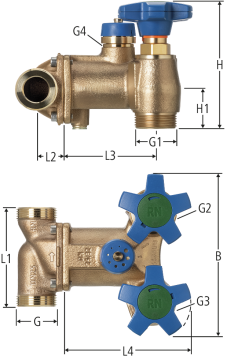

| DN | G | G1 | G2 | G3 | G4 | L1 | L2 | L3 | L4 | H | H1 | B | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 1¼ | 1¼ | 1 | ¾ | 100 | 30 | 90 | 127 | 125 | 38 | 163 | 6.6 | 25 (1) | 19180.36 | 1 |
| 01 | 627.515 | ||||
|
|
|||||||||||||||||||||||
| 32 | 1½ | 1¼ | 1¼ | 1 | ¾ | 120 | 30 | 90 | 127 | 125 | 38 | 163 | 7.4 | 32 (1¼) | 19180.37 | 1 |
| 01 | 627.516 | ||||
|
|
|||||||||||||||||||||||
| 40 | 1¾ | 1½ | 2 x 1 / 2 | 1½ | ¾ | 145 | 42 | 130 | 179 | 164 | 52 | 228 | 17.5 | 40 (1½) | 19180.38 | 1 |
| 01 | 627.517 | ||||
|
|
|||||||||||||||||||||||
| 50 | 2⅜ | 1½ | 2 x 1 / 2 | 1½ | ¾ | 175 | 45 | 130 | 179 | 164 | 52 | 228 | 20.2 | 50 (2) | 19180.39 | 1 |
| 01 | 627.518 | ||||
|
|
|||||||||||||||||||||||
CAD / BIM
| Descrizione | Set di allacciamento per Addolcitore d'acqua |
| Dimensione |
|
| Numero di articolo |
19180.36
|
