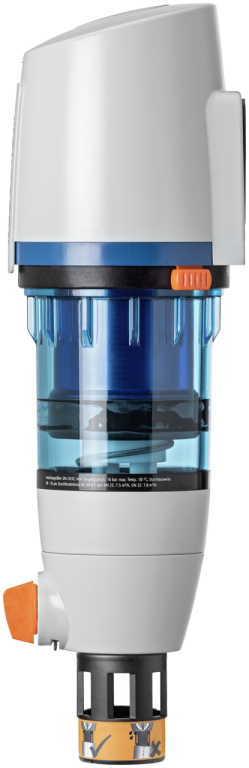

18104 Filtro fine risciacquabile
senza flangia di allacciamento
con guarnizione e materiale di fissaggio per flangia di allacciamento, con tazza del filtro (poliammide), con maglia del filtro (acciaio inossidabile)
| pressione d'esercizio min. | 3 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | risciacquabile a mano |
| DN | D | D1 | L2 | L3 | H | H1 | w | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | 127 | 50 | 67 | 69 | 92 | 342 | 90 | 11.6 | 25 / 32 | 18104.05 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| 40 / 50 | 160 | 50 | 91 | 83 | 106 | 385 | 90 | 22.2 | 40 / 50 | 18104.06 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
w = maglia del filtro [µm]
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
CAD / BIM
| Descrizione | Filtro fine risciacquabile |
| Dimensione |
|
| Numero di articolo |
18104.05
|
