261.0.076 / V3

4 Montaggio e messa in servizio

4.1 Montaggio modulo WC

4.1.1 Misure d’installazione

Misure d’installazione modulo WC Optivis-Tec

4.1.2 Accorciamento del modulo WC

Il modulo WC Optivis-Tec è regolabile a quattro livelli di altezza. Può essere accorciato di 25/50/60 o 140 mm.

Devono essere accorciati anche il tubo curvato di lavaggio e il tubo vuoto.

  1. Per ridurre l’altezza d’ingombro di 25/50/60 mm svitare ed estrarre le viti superiori delle lamiere di supporto e svitare le viti inferiori delle lamiere di supporto.
  2. Per ridurre l’altezza d’ingombro di 140 mm svitare ed estrarre le viti delle lamiere di supporto.
  3. Rimuovere la graffa dal modulo. Conservare la graffa per un riutilizzo successivo.
  4. Spingere la cassetta di scarico leggermente verso l’alto.
  5. Inclinare la cassetta di scarico all’indietro ed estrarre il tubo curvato di lavaggio dalla cassetta.
  6. Per ridurre l’altezza di 25/50/60 mm accorciare conformemente il tubo curvato di lavaggio.
  7. Per ridurre l’altezza d’ingombro di 140 mm accorciare conformemente il tubo curvato di lavaggio in corrispondenza della scanalatura e tagliare le lamiere del supporto in base al contrassegno.
  8. Sbavare l’interno e l’esterno del tubo curvato di lavaggio.
  9. Per ridurre l’altezza d’ingombro di 25/50/60/140 mm rimuovere il tubo vuoto dal modulo, accorciarlo conformemente e fissarlo nuovamente al modulo.
  10. Fissare il tubo curvato di lavaggio al modulo utilizzando la graffa e inserirlo nella cassetta di scarico prestando attenzione alla posizione corretta della guarnizione.
  11. Spostare la cassetta di scarico all’altezza desiderata.
  12. Fissare nuovamente le lamiere di supporto utilizzando le apposite viti.

Compra ora

4.1.3 Montaggio del modulo WC

info-icon
  • I due binari verticali Optivis-Tec che racchiudono il modulo devono essere aperti in direzione del modulo.

  • Montare il binario Optivis-Tec sinistro solo dopo avere applicato il modulo WC sul binario destro.

  1. Utilizzando i set di ancoraggio forniti in dotazione fissare il modulo sul binario aperto Optivis-Tec inserendo il set di ancoraggio nell’apertura del modulo.
  2. Premere sul set di ancoraggio fino a percepire uno scatto, quindi ruotarlo di 90° in senso orario.
  3. Applicare il binario Optivis-Tec sinistro e fissarvi il modulo WC utilizzando i set di ancoraggio nella stessa sequenza adottata per il binario destro.
  4. Allineare il modulo WC.
  5. Fissare i set di ancoraggio inferiori. Procedere senza superare la coppia di serraggio massima di 25 Nm.
  6. Allineare il modulo WC.
  7. Fissare i set di ancoraggio superiori. Procedere senza superare la coppia di serraggio massima di 25 Nm.

Compra ora

4.1.4 Collegamento della cassetta di scarico sotto muro

  1. Ruotare di 90° in senso antiorario la chiusura della piastra di base per aprirla.
  2. Rimuovere la piastra di base.
  3. Posizionare la curva Optiflex-Profix 85271 sulla filettatura esterna della valvola ad angolo e avvitarla saldamente con il dado.
  4. Realizzare il collegamento Optiflex-Profix seguendo le istruzioni di montaggio per i sistemi Optiflex-Profix, 👉 Istruzioni di montaggio 261.0.010.
  5. Nota

    Nota

    La valvola ad angolo può essere applicata dall’alto o da dietro.


  6. Rimuovere il tappo e inserire la valvola ad angolo nella cassetta di scarico
  7. prestando attenzione alla posizione corretta della valvola ad angolo.
  8. Avvitare insieme la valvola ad angolo e la cassetta di scarico utilizzando il controdado.
  9. Rimuovere il cappuccio di protezione dal tubo flessibile, avvitare saldamente il tubo flessibile e la valvola ad angolo, eventualmente regolare il volume di risciacquo, 👉 Impostazione del volume di risciacquo.
  10. Inserire la piastra di base nella cassetta di scarico.
  11. Ruotare di 90° in senso orario la chiusura della piastra di base per chiuderla.
  12. Inserire la cassetta d’ispezione sulla piastra di base.

Compra ora

4.1.5 Rimozione della cassetta d’ispezione

  • Per rimuovere la cassetta d’ispezione premere le clip di fissaggio laterali e sfilare la cassetta d’ispezione.

4.1.6 Montaggio della curva di scarico

  1. Inserire il supporto della curva di scarico.
  2. Inserire la curva di scarico alla profondità desiderata (A), (B) o (C) e fissarla con la staffa.
  3. Applicare l’elemento di protezione.

4.1.7 Allacciamento della corrente elettrica e dell’acqua (opzionale)

4.1.7.1 Predisposizione dell’alimentazione elettrica per le piastre di comando elettriche
Pericolo

Pericolo

Pericolo di morte dovuto a scossa elettrica!

In caso di contatto con parti sotto tensione sussiste un pericolo diretto di morte dovuto a scossa elettrica. Il danneggiamento dell’isolamento o di singoli componenti può comportare il pericolo di morte.

  • Fare eseguire qualunque intervento sull’impianto elettrico esclusivamente da elettricisti specializzati.
  • Prima di iniziare a lavorare su componenti attivi degli impianti elettrici e dei mezzi di produzione mettere i componenti fuori tensione e assicurare l’assenza di tensione per l’intera durata dei lavori.

info-icon

L’alimentatore può essere collocato in qualunque posizione all’interno di una scatola elettrica da incasso.

  1. Posare i cavi elettrici per la piastra di comando elettrica fino alla scatola elettrica da incasso.
  2. Far passare il cavo dell’alimentatore per la piastra di comando elettrica attraverso il tubo vuoto. L’alimentatore è compreso nell’entità di fornitura del comando a raggi infrarossi Public 12 (71285).

Compra ora

4.1.7.2 Predisposizione del raccordo per l’acqua per doccetta per WC
info-icon

Per realizzare il raccordo per doccetta per WC è necessario il set di collegamento per doccetta per WC 72291.71.

  1. Ruotare di 90° in senso antiorario la chiusura della piastra di base per aprirla.
  2. Rimuovere la piastra di base.
  3. Chiudere la valvola ad angolo.
  4. Staccare il tubo flessibile corazzato.
  5. Staccare il tubo flessibile corazzato dalla valvola di risciacquo, rimuoverlo e smaltirlo.
  6. Inserire il distributore a Ti nella cassetta di scarico.
  7. Avvitare il distributore a Ti sulla valvola di risciacquo.
  8. Avvitare il tubo flessibile corazzato sulla valvola ad angolo.
  9. Rimuovere l’elemento di protezione.
  10. In base alla situazione d’installazione praticare un foro nella preparete e introdurre il tubo flessibile corazzato con il cappuccio di protezione nell’intercapedine che si trova dietro.
  11. Tirare il tubo flessibile corazzato dall’intercapedine e passarlo con il cappuccio di protezione attraverso il tubo di protezione. Fissare l’estremità del tubo flessibile corazzato utilizzando due viti.
  12. Rimuovere il cappuccio di protezione del tubo flessibile corazzato e smaltirlo. Collegare il tubo flessibile corazzato al pezzo a Ti.
  13. Fissare il tubo flessibile corazzato utilizzando l’anello di bloccaggio fornito in dotazione.
  14. Fissare l’anello di bloccaggio (materiale di fissaggio fornito in dotazione).
info-icon

Il capitolo «Modulo WC Optivis-Tec in combinazione con doccette per WC» offre una panoramica dei diversi tipi di doccette per WC che possono essere combinate con il modulo WC Optivis-Tec 👉 Modulo WC Optivis-Tec in combinazione con doccette per WC.

Compra ora

4.1.8 Configurazione del modulo WC

  • Avvitare manualmente le barre filettate prestando attenzione alla misura di riferimento. Con una misura di riferimento di 180 mm bloccare con un dado le barre filettate a valle del modulo, mentre con una misura di riferimento di 230 mm bloccarle a valle e a monte del modulo. Successivamente infilare il cappuccio di protezione sulle barre filettate.

4.1.9 Impostazione del volume di risciacquo

info-icon

Per una piastra di comando elettronica, il volume di risciacquo ridotto deve essere impostato a 2 litri.

Requisiti:

  • La cassetta di scarico deve essere liberamente accessibile.
  • L’approvvigionamento idrico è chiuso.
  • Il vaso WC è montato.
  1. Piegare in avanti le linguette del set valvola di scarico.
  2. Sollevare il set valvola di scarico.
  3. Estrarre il set valvola di scarico attraverso l’apertura d’ispezione.
  4. Impostare il volume di risciacquo grande sul set valvola di scarico.
  5. Impostare il volume di risciacquo ridotto sul set valvola di scarico.

4.1.10 Impostazione del flusso di risciacquo

Requisiti:

  • Il set valvola di scarico è smontato.
  • Il riduttore di flusso è stato rimosso.
  1. Sbloccare il riduttore di flusso.
  2. Impostare il flusso di risciacquo sul riduttore di flusso. A tale scopo ruotare il riduttore di flusso in senso orario per aumentare il flusso di risciacquo e in senso antiorario per ridurlo.
  3. Bloccare il riduttore di flusso.
  4. Rimontare il riduttore di flusso.

4.2 Modulo WC Optivis-Tec in combinazione con doccette per WC

Doccette per WC abbinabili

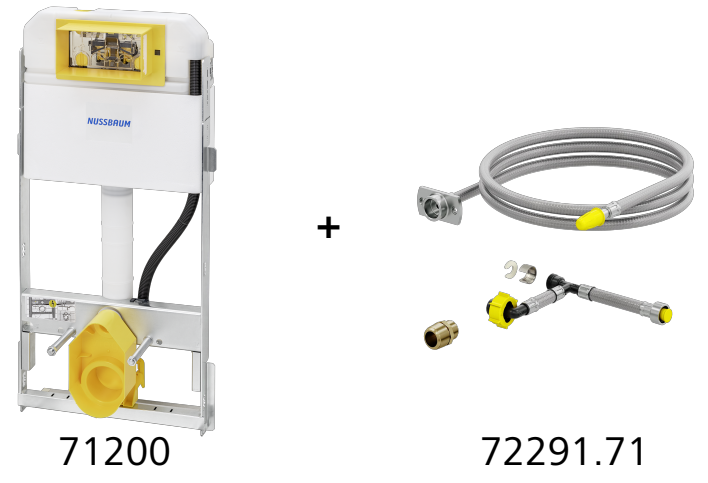

Optivis-Tec-Modulo WC con Set di collegamento per WC doccetta

Geberit

Geberit AquaClean Mera Classic

Geberit AquaClean Mera Comfort

Geberit AquaClean Sela

Geberit AquaClean Tuma Classic

Geberit AquaClean Tuma Comfort

GROHE

Sensia Arena

TECE

Doccetta per WC TECEone

Per quanto riguarda TECEone, l’allacciamento per acqua calda e acqua fredda deve essere realizzato dal committente.

Tenere conto dei raccordi già durante l’installazione della costruzione grezza!

Laufen

Cleanet Riva

Cleanet Navia

Villeroy & Boch

ViClean - I100

Duravit

WC sospeso Darling New per SensoWash®

WC sospeso DuraStyle Duravit Rimless per SensoWash®

WC sospeso Happy D.2 Duravit Rimless per SensoWash®

TOTO

Vaso WC RP per washlet

Washlet™ RX

Washlet™ SX

Washlet™ GL 2.0

Washlet™ EK 2.0

Washlet™ SG 2.0

Neorest AC 2.0

Neorest EW 2.0
