261.0.076 / V3

4 Montage et mise en service

4.1 Montage du module WC

4.1.1 Dimensions pour le montage

Dimensions pour le montage du module WC Optivis-Tec

4.1.2 Raccourcir le module WC

Le module WC Optivis-Tec est réglable en hauteur sur 4 niveaux. Il peut être raccourci de 25/50/60 ou 140 mm.

Le coude de rinçage et le tube de passage doivent également être raccourcis.

  1. Pour réduire la hauteur de construction de 25/50/60 mm, dévisser et enlever les vis supérieures sur les plaques de fixation et dévisser les vis sur les plaques de fixation.
  2. Pour réduire la hauteur de construction de 140 mm, dévisser et enlever les vis sur les plaques de fixation.
  3. Enlever l’attache sur le module. Conserver l’attache pour une utilisation ultérieure.
  4. Pousser le réservoir de chasse légèrement vers le haut.
  5. Basculer le réservoir de chasse vers l’arrière et en extraire le coude de rinçage.
  6. Pour réduire la hauteur de construction de 25/50/60 mm, raccourcir en conséquence la longueur du coude de rinçage.
  7. Pour réduire la hauteur de construction de 140 mm, raccourcir en conséquence le coude de rinçage au niveau de la rainure et séparer les tôles au niveau du marquage.
  8. Ebavurer le coude de rinçage à l’intérieur et à l’extérieur.
  9. Pour réduire la hauteur de construction de 25/50/60/140 mm, détacher le tube de passage du module, le raccourcir en conséquence et le fixer à nouveau sur le module.
  10. Utiliser l’attache pour fixer le coude de rinçage sur le module et l’introduire dans le réservoir de chasse. Vérifier que le joint est bien en place.
  11. Placer le réservoir de chasse à la hauteur souhaitée.
  12. Attacher à nouveau les plaques de fixation avec des vis.

Acheter maintenant

4.1.3 Monter le module WC

info-icon
  • Les deux profilés Optivis-Tec verticaux qui enserrent le module doivent être ouverts du côté du module.

  • Avant de monter le profilé Optivis-Tec gauche, il faut avoir mis en place le module WC contre le profilé droit.

  1. Utiliser les sets d’ancrage faisant partie de la livraison pour fixer le module sur le côté ouvert du profilé. Pour ce faire, introduire le set d’ancrage dans l’ouverture du module.
  2. Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre, puis le faire tourner sur 90° vers la droite.
  3. Mettre en place le profilé Optivis-Tec gauche et y fixer le module WC avec les sets d’ancrage dans le même ordre que pour le profilé droit.
  4. Ajuster le module WC.
  5. Serrer les sets d’ancrage du bas. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.
  6. Ajuster le module WC.
  7. Serrer les sets d’ancrage du haut. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.

Acheter maintenant

4.1.4 Raccorder le réservoir de chasse encastré

  1. Tourner le verrouillage de la plaque de base de 90° vers la gauche pour l’ouvrir.
  2. Enlever la plaque de base.
  3. Raccorder le coude Optiflex-Profix 85271 au filetage mâle du robinet équerre et l’immobiliser avec l’écrou mobile.
  4. Effectuer la connexion Optiflex-Profix selon les instructions de montage des systèmes Optiflex-Profix, 👉 Instructions de montage 261.0.010.
  5. Remarque

    Remarque

    Le robinet équerre peut être mis en place par le haut ou par le bas.


  6. Enlever le bouchon et placer le robinet équerre dans le réservoir de chasse.
  7. Vérifier que le robinet équerre est bien en place.
  8. Utiliser le contre-écrou pour relier par vissage le robinet équerre et le réservoir de chasse.
  9. Retirer la cape de protection du flexible, relier fermement et à la main le flexible et le robinet équerre et, au besoin, régler la quantité de rinçage, 👉 Régler la quantité de rinçage.
  10. Placer la plaque de base dans le réservoir de chasse.
  11. Tourner le verrouillage de la plaque de base de 90° vers la droite pour la fermer.
  12. Encliqueter le cadre d’accès sur la plaque de base.

Acheter maintenant

4.1.5 Retirer le cadre d’accès

  • Pour extraire le cadre d’accès, enfoncer les clips de fixation latéraux.

4.1.6 Monter le coude d’écoulement

  1. Mettre en place le support du coude d’écoulement.
  2. Placer le coude d’écoulement à la profondeur souhaitée (A), (B) ou (C), et le fixer à l’aide de l’étrier.
  3. Mettre en place la protection.

4.1.7 Brancher le courant et l’eau (optionnel)

4.1.7.1 Brancher le courant pour les plaques de commande
Danger

Danger

Danger de mort par décharge électrique!

En cas de contact avec des parties sous tension, il y a danger de mort immédiate par électrocution. Si l’isolation ou des composants sont endommagés, il y a danger de mort!

  • Les travaux sur l’installation électrique ne doivent être exécutés que par des électriciens.
  • Avant de commencer les travaux, mettre hors tension les éléments sous tension de l’installation électrique et sécuriser pendant toute la durée des travaux.

info-icon

Lorsqu’il est dans une boîte encastrable, le bloc d’alimentation peut être placé n’importe où.

  1. Poser l’alimentation électrique de la plaque de commande électrique jusque dans la boîte encastrable.
  2. Faire passer le câble du bloc d’alimentation pour la plaque de commande électrique dans le tube de passage. Le bloc d’alimentation est inclus dans la livraison de la commande infrarouge Public 12 (71285).

Acheter maintenant

4.1.7.2 Brancher l’eau pour un WC douche
info-icon

Pour le raccordement d’un WC douche, il faut utiliser le set de raccordement pour WC douche 72291.71.

  1. Tourner le verrouillage de la plaque de base de 90° vers la gauche pour l’ouvrir.
  2. Enlever la plaque de base.
  3. Fermer le robinet équerre.
  4. Détacher le tuyau renforcé.
  5. Détacher le tuyau renforcé du robinet de rinçage, l’enlever et l’éliminer.
  6. Introduire le raccord en té dans le réservoir de chasse.
  7. Visser le raccord en té sur le robinet de rinçage.
  8. Visser le tuyau renforcé sur le robinet équerre.
  9. Enlever la protection.
  10. Selon la situation de montage, percer un trou dans le cadre de montage et introduire dans la cavité au fond le tuyau renforcé muni de la cape de protection.
  11. Retirer le tuyau renforcé de la cavité et utiliser la cape de protection pour l’introduire dans la gaine de protection. Fixer l’extrémité du tuyau renforcé avec 2 vis.
  12. Retirer la cape de protection du tuyau renforcé et l’éliminer. Raccorder le tuyau au té.
  13. Fixer le tuyau renforcé avec la bague de serrage comprise dans la livraison.
  14. Serrer la bague de serrage (matériel de fixation compris dans la livraison).
info-icon

Le chapitre «Module WC Optivis-Tec combiné avec WC douches» offre un aperçu de divers WC douches combinables avec le module WC Optivis-Tec, 👉 Module WC Optivis-Tec en combinaison avec un WC douche.

Acheter maintenant

4.1.8 Mettre en service le module WC

  • Introduire les tiges filetées en les tournant avec la main, et tenir compte compte de l’axe. Si l’axe est de 180 mm, les tiges filetées doivent être fixées par écrou devant le module et pour un axe de 230 mm, derrière le module. Ensuite, enfiler une cape de protection sur les tiges filetées.

4.1.9 Régler la quantité de rinçage

info-icon

Pour une plaque de commande à déclenchement électronique, la petite quantité de rinçage doit être réglée sur 2 l.

Conditions:

  • Le réservoir de chasse est librement accessible.
  • L’alimentation en eau est fermée.
  • La cuvette de WC est montée.
  1. Rabattre vers l’avant les languettes de la cloche.
  2. Saisir et lever la cloche.
  3. Retirer la cloche par la trappe de visite.
  4. Régler la grande quantité de rinçage sur la cloche.
  5. Régler la petite quantité de rinçage sur la cloche.

4.1.10 Régler le flux de rinçage

Conditions:

  • La cloche est démontée.
  • Le régulateur de débit de rinçage a été enlevé.
  1. Déverrouiller le régulateur de débit de rinçage.
  2. Régler le flux de rinçage sur le régulateur de débit de rinçage. A cette fin, tourner le régulateur de débit de rinçage vers la droite pour augmenter le flux de rinçage, ou vers la gauche pour réduire le flux de rinçage.
  3. Verrouiller le régulateur de débit de rinçage.
  4. Remettre en place le régulateur de débit de rinçage.

4.2 Module WC Optivis-Tec en combinaison avec un WC douche

WC douches combinables

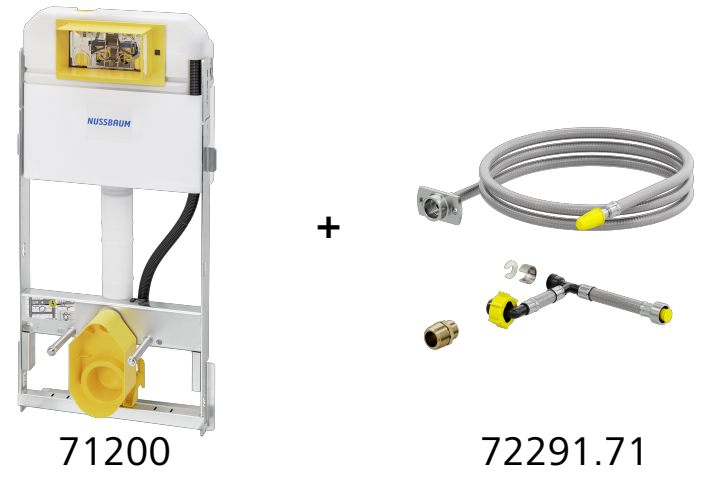

Optivis-Tec-Module WC avec Set de raccordement pour WC douche

Geberit

Geberit AquaClean Mera Classic

Geberit AquaClean Mera Comfort

Geberit AquaClean Sela

Geberit AquaClean Tuma Classic

Geberit AquaClean Tuma Comfort

GROHE

Sensia Arena

TECE

WC douche TECEone

Pour le TECEone, le raccordement d’eau chaude et d’eau froide doit déjà être installé.

Tenir compte des raccordements dès l’installation du gros-œuvre!

Laufen

Cleanet Riva

Cleanet Navia

Villeroy & Boch

ViClean - I100

Duravit

WC mural Darling New pour SensoWash®

WC mural DuraStyle Duravit Rimless pour SensoWash®

WC mural Happy D.2 Duravit Rimless pour SensoWash®

TOTO

Cuvette WC RP pour Washlet

Washlet™ RX

Washlet™ SX

Washlet™ GL 2.0

Washlet™ EK 2.0

Washlet™ SG 2.0

Neorest AC 2.0

Neorest EW 2.0
