Istruzioni di montaggio - Collegamenti a innesto

1.1 Realizzazione del collegamento con collegamento a innesto

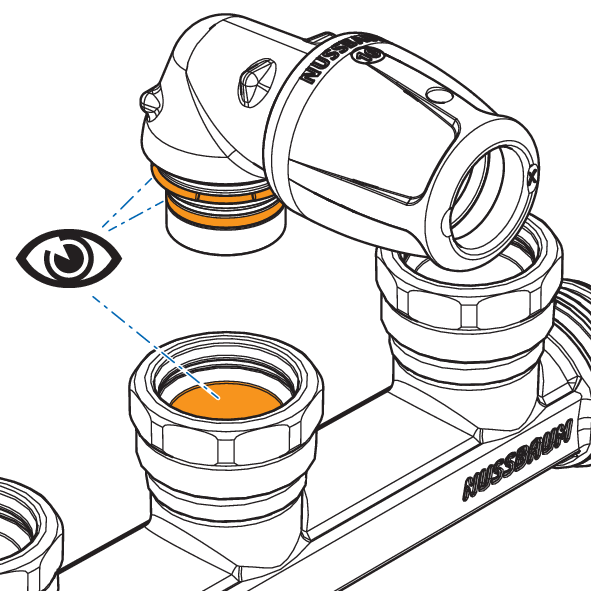

1. Effettuare un controllo visivo delle superfici, dell’O-ring e dell’anello a scatto. La superficie interna dell’uscita collettore deve essere pulita e priva di depositi.

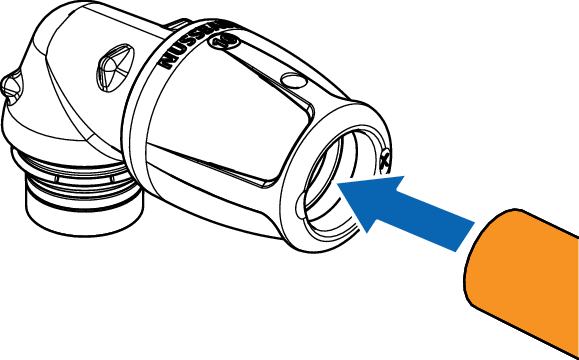

2. Inserire il tubo secondo le istruzioni operative del rispettivo sistema.

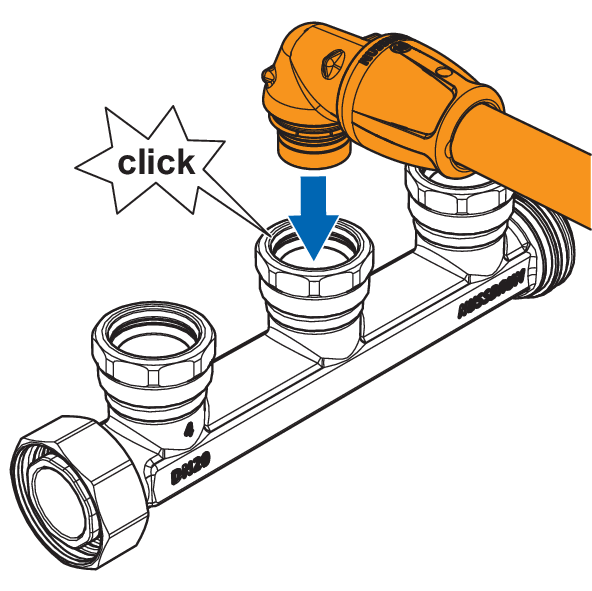

3. Inserire il collegamento a innesto.

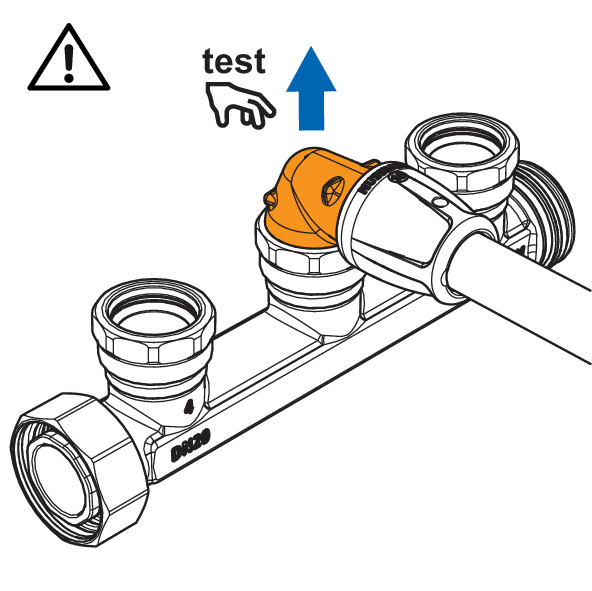

4. Effettuare una prova di trazione.



1.2 Rimozione del collegamento a innesto

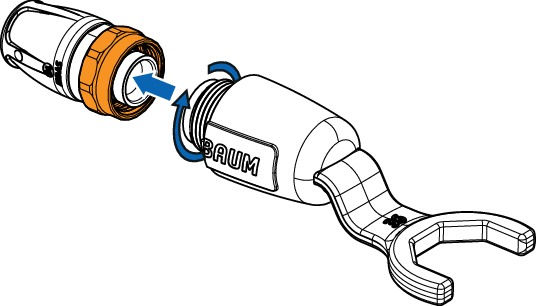

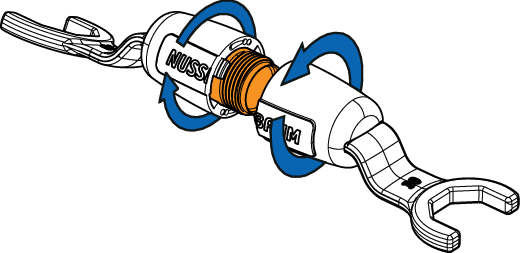

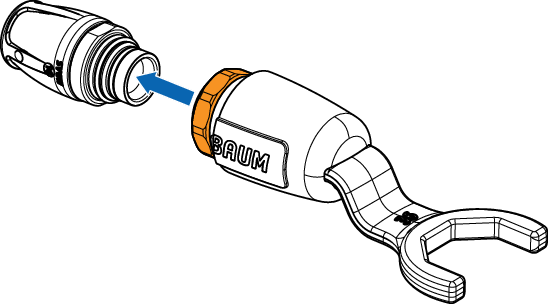

• Svitare il collegamento a innesto e il collegamento di sicurezza. Una volta inseriti il collegamento a innesto e il collegamento di sicurezza, non è più possibile separare i due pezzi.



Chiave poligonale aperta

N. articolo: 85198

1.3 Montaggio dei collegamenti di sicurezza

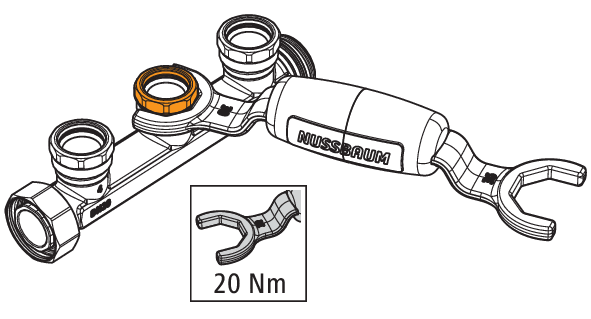

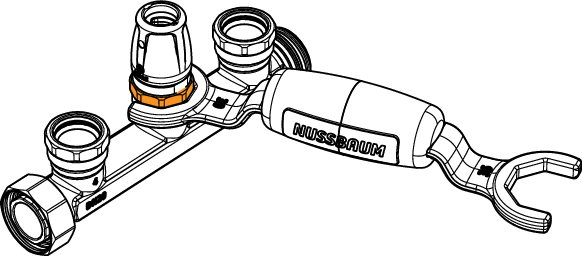

• Avvitare il collegamento di sicurezza sul distributore. Procedere senza superare la coppia di serraggio massima di 20 Nm.



In qualsiasi momento è possibile montare sul distributore i collegamenti a innesto con collegamento di sicurezza o collegamenti distributore anche senza collegamento di sicurezza.
