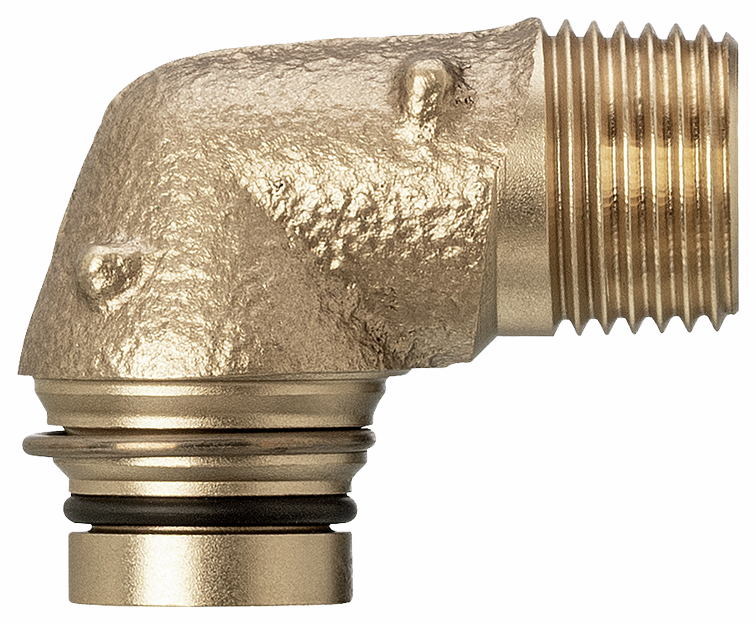

86107 Collegamento a innesto a gomito
per MF½, con filetto maschio
per distributore Optiflex
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

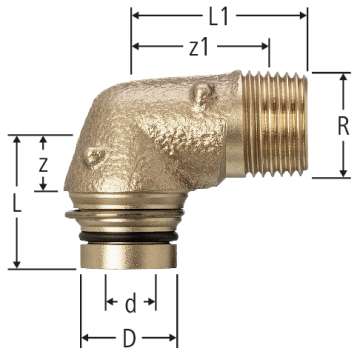

| R | d | D | z | z1 | L | L1 | ζ | Art. n° | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 13 | 20 | 13 | 22 | 28 | 35 | 2.9 | 86107.21 |
| 10 | 1 | 326.115 | ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Collegamento a innesto a gomito |
| Dimensione |
|
| Numero di articolo |
86107.21
|
