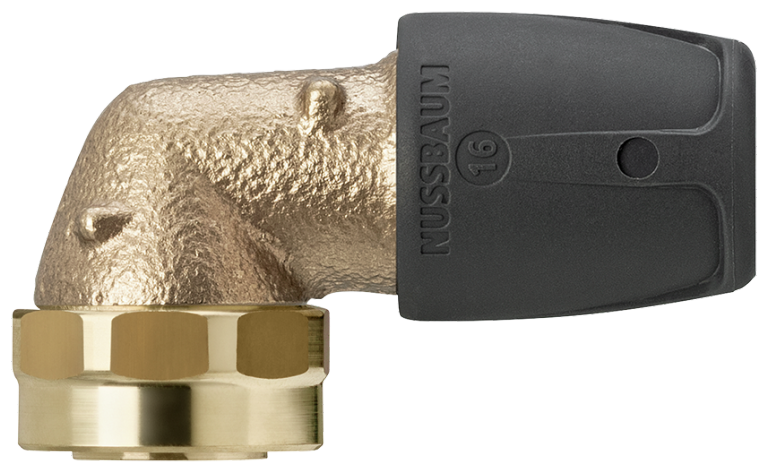

85256 Collegamento a innesto a gomito
per Optiflex-Profix, con collegamento di sicurezza
per distributore Optiflex
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

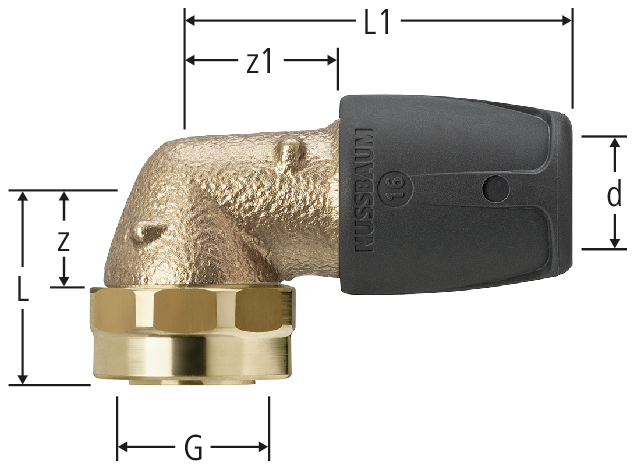

| G | d | z | z1 | L | L1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 16 | 13 | 22 | 28 | 56 | 1.8 | 16 | 85256.21 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
| ¾ | 20 | 13 | 22 | 28 | 56 | 2.5 | 20 | 85256.22 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Collegamento a innesto a gomito |
| Dimensione |
|
| Numero di articolo |
85256.21
|
