Dichiarazione di prodotto - Optifitt-Press
2.1 Assortimento
L’assortimento Optifitt-Press è predisposto per le installazioni di tubi in acciaio e per i relativi campi d’impiego. Esso comprende numerosi tipi di fitting quali curve, pezzi a T, manicotti, collegamenti fissi, riduzioni e flange nelle dimensioni ⅜", ½", ¾", 1", 1¼", 1½" e 2".
Un estratto del nostro assortimento:
2.2 Struttura
|
1 |
Pressfitting |
Acciaio 1.0308 |
|
2 |
Elemento di tenuta |
EPDM |
|
3 |
Anello di ancoraggio |
|
|
4 |
Anello divisorio |
|
|
5 |
Contrassegno «Acqua non potabile» |
|
|
6 |
Contrassegno «Punto di sicurezza SC» |
Il pressfitting è in acciaio non legato con un rivestimento in zinco-nichel. L’elemento di tenuta in EPDM si distingue per l’ampio ambito d’utilizzo. Il profilo a tre labbri garantisce la tenuta anche in caso di tubi dalla superficie ruvida. L’anello di ancoraggio viene inserito nel tubo durante il processo di pressatura e assicura la resistenza del collegamento. L’anello divisorio protegge l’elemento di tenuta dai danni durante l’inserimento del tubo.
2.2.1 Punto di sicurezza SC per il controllo della tenuta
Il punto di sicurezza SC è una tecnica di sicurezza che rende visibili i pressfitting non pressati nel sistema di condutture (SC = Security Checked = sicurezza controllata).
Il punto di sicurezza SC crea una perdita di tenuta costruttiva tra il pressfitting non pressato e il tubo. Durante il test di tenuta, la perdita causa la fuoriuscita visibile del medio di prova. La visibilità del pressfitting non pressato è garantita nel campo di pressione della rispettiva prova di tenuta.
Tutti i pressfitting della
2.3 Tipi di tubi compatibili
I fitting Optifitt-Press sono compatibili con tubi filettati senza saldature oppure a saldatura longitudinale e con tubi bollitore nelle esecuzioni seguenti:
-
neri
-
zincati
-
con verniciatura industriale
-
con rivestimento a polvere
Il diametro esterno del tubo indicato nelle tabelle comprende un rivestimento.
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.5 |
2.9 |
1.0 |
|
½ |
15 |
21.3 |
21.0 |
21.8 |
3.2 |
1.4 |
|
¾ |
20 |
26.9 |
26.5 |
27.3 |
3.2 |
1.9 |
|
1 |
25 |
33.7 |
33.3 |
34.2 |
4.0 |
2.9 |
|
1¼ |
32 |
42.4 |
42.0 |
42.9 |
4.0 |
3.8 |
|
1½ |
40 |
48.3 |
47.9 |
48.8 |
4.0 |
4.4 |
|
2 |
50 |
60.3 |
59.7 |
60.8 |
4.5 |
6.2 |
Caratteristica dei tubi filettati – serie pesante H (EN 10255).
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.5 |
2.3 |
0.8 |
|
½ |
15 |
21.3 |
21.0 |
21.8 |
2.6 |
1.2 |
|
¾ |
20 |
26.9 |
26.5 |
27.3 |
2.6 |
1.6 |
|
1 |
25 |
33.7 |
33.3 |
34.2 |
3.2 |
2.4 |
|
1¼ |
32 |
42.4 |
42.0 |
42.9 |
3.2 |
3.1 |
|
1½ |
40 |
48.3 |
47.9 |
48.8 |
3.2 |
3.6 |
|
2 |
50 |
60.3 |
59.7 |
60.8 |
3.6 |
5.0 |
Caratteristica dei tubi filettati – serie media H (EN 10255).
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.4 |
2.0 |
0.7 |
|
½ |
15 |
21.3 |
21.0 |
21.7 |
2.3 |
1.1 |
|
¾ |
20 |
26.9 |
26.4 |
27.1 |
2.3 |
1.4 |
|
1 |
25 |
33.7 |
33.2 |
34.0 |
2.9 |
2.2 |
|
1¼ |
32 |
42.4 |
41.9 |
42.7 |
2.9 |
2.8 |
|
1½ |
40 |
48.3 |
47.8 |
48.6 |
2.9 |
3.3 |
|
2 |
50 |
60.3 |
59.6 |
60.7 |
3.2 |
4.5 |
Caratteristica dei tubi filettati – tipo di tubo L e L1 (EN 10255).
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.1 |
1.8 |
0.7 |
|
½ |
15 |
21.3 |
21.0 |
21.4 |
2.0 |
1.0 |
|
¾ |
20 |
26.9 |
26.4 |
26.9 |
2.3 |
1.4 |
|
1 |
25 |
33.7 |
33.2 |
33.8 |
2.6 |
2.0 |
|
1¼ |
32 |
42.4 |
41.9 |
42.5 |
2.6 |
2.5 |
|
1½ |
40 |
48.3 |
47.8 |
48.4 |
2.9 |
3.2 |
|
2 |
50 |
60.3 |
59.6 |
60.2 |
2.9 |
4.1 |
Caratteristica dei tubi filettati – tipo di tubo L2 (EN 10255).
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.7 |
1.8…4.5 |
0.7…1.4 |
|
½ |
15 |
21.3 |
20.8 |
21.8 |
2.0…5.0 |
0.9…2.0 |
|
¾ |
20 |
26.9 |
26.4 |
27.4 |
2.0…8.0 |
1.2…3.7 |
|
1 |
25 |
33.7 |
33.2 |
34.2 |
2.3…8.8 |
1.8…5.4 |
|
– |
32 |
38.0 |
37.5 |
38.5 |
2.6…10.0 |
2.3…6.9 |
|
1¼ |
32 |
42.4 |
41.9 |
42.9 |
2.6…10.0 |
2.6…8.0 |
|
– |
40 |
44.5 |
44.0 |
45.0 |
2.6…12.5 |
2.7…9.9 |
|
1½ |
40 |
48.3 |
47.8 |
48.8 |
2.6…12.5 |
2.9…11.0 |
|
– |
50 |
57.0 |
56.4 |
57.6 |
2.9…14.2 |
3.9…15.0 |
|
2 |
50 |
60.3 |
59.7 |
60.9 |
2.9…16.0 |
4.1…17.5 |
Caratteristica dei tubi bollitori – tubi in acciaio senza saldature (EN 10220/10216-1).
|
Diametro esterno |
Diametro nominale |
Diametro esterno nominale |
Diametro esterno min. |
Diametro esterno max. |
Spessore parete |
Peso del tubo |
|---|---|---|---|---|---|---|
|
[pollici] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.7 |
1.4…4.0 |
0.5…1.3 |
|
½ |
15 |
21.3 |
20.8 |
21.8 |
1.4…4.5 |
0.7…1.9 |
|
¾ |
20 |
26.9 |
26.4 |
27.4 |
1.4…5.0 |
0.9…2.7 |
|
1 |
25 |
33.7 |
33.2 |
34.2 |
1.4…8.0 |
1.1…5.1 |
|
– |
32 |
38.0 |
37.5 |
38.5 |
1.4…8.8 |
1.3…6.3 |
|
1¼ |
32 |
42.4 |
41.9 |
42.9 |
1.4…8.8 |
1.4…7.3 |
|
– |
40 |
44.5 |
44.0 |
45.0 |
1.4…8.8 |
1.5…7.8 |
|
1½ |
40 |
48.3 |
47.8 |
48.8 |
1.4…8.8 |
1.6…8.6 |
|
– |
50 |
57.0 |
56.4 |
57.6 |
1.4…10.0 |
1.9…11.6 |
|
2 |
50 |
60.3 |
59.7 |
60.9 |
1.4…10.0 |
2.0…12.4 |
Caratteristica dei tubi bollitori – tubi in acciaio a saldatura longitudinale (EN 10220/10217-1).

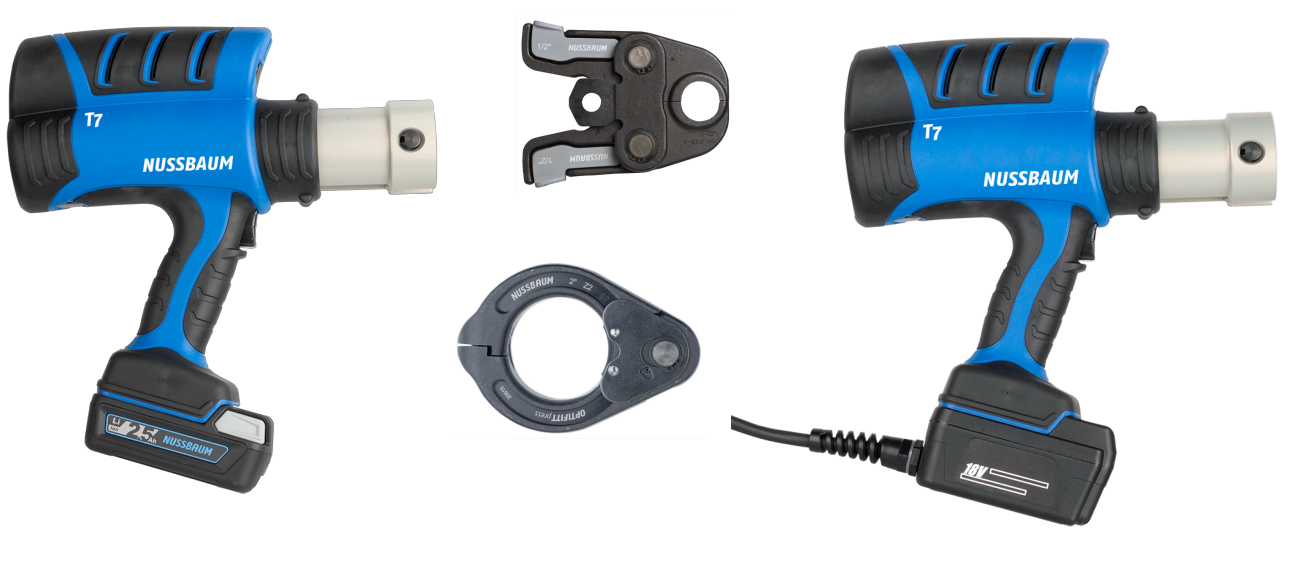

2.4 Utensili
|
Pressatrici, ganasce e anelli di pressatura Nussbaum |
|
|
|
Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura della Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della |
