Produktdeklaration - Optifitt-Press
2.1 Sortiment
Das Optifitt-Press-Sortiment ist auf Stahlrohr-Installationen und deren Einsatzbereiche abgestimmt. Das Sortiment umfasst eine Vielzahl von Fittings wie Bogen, T-Stücke, Muffen, Übergänge und Reduktionen sowie Flanschen in den Dimensionen ⅜", ½", ¾", 1", 1¼", 1½" und 2".
Sortimentauszug:
2.2 Aufbau
|
1 |
Pressfitting |
Stahl 1.0308 |
|
2 |
Dichtelement |
EPDM |
|
3 |
Schneidring |
|
|
4 |
Trennring |
|
|
5 |
Kennzeichnung «Kein Trinkwasser» |
|
|
6 |
Kennzeichnung «SC-Contour» |
Der Pressfitting besteht aus unlegiertem Stahl mit einer Zink-Nickel-Beschichtung. Das Dichtelement aus EPDM weist einen breiten Anwendungsbereich auf, wobei das dreilippige Profil für Dichtheit auch bei rauen Rohroberflächen sorgt. Der Schneidring wird beim Pressvorgang in das Rohr gedrückt und stellt die Festigkeit der Verbindung sicher. Beim Einstecken des Rohrs schützt der Trennring das Dichtelement vor Beschädigungen.
2.2.1 Prüfsicherheit durch die SC-Contour
Die SC-Contour ist eine Sicherheitstechnik zur Sichtbarmachung von unverpressten Pressfittings in der Rohrleitungsanlage (SC: Security Checked bzw. sicherheitsgeprüft).
Die SC-Contour bildet zwischen dem unverpressten Pressfitting und dem Rohr eine konstruktive Undichtheit, die beim Dichtheitstest das Prüfmedium sichtbar austreten lässt. Die Sichtbarkeit des unverpressten Pressfittings ist im Druckbereich der entsprechenden Dichtheitsprüfung sichergestellt.
Alle Pressfittings von
2.3 Kompatible Rohrtypen
Die Optifitt-Press-Fittings sind kompatibel mit nahtlos oder längsnahtgeschweissten Gewinderohren und Siederohren in den folgenden Ausführungen:
-
schwarz
-
verzinkt
-
industriell lackiert
-
pulverbeschichtet
Die Angabe in den Tabellen zum Aussendurchmesser des Rohrs schliesst eine Beschichtung ein.
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.5 |
2.9 |
1.0 |
|
½ |
15 |
21.3 |
21.0 |
21.8 |
3.2 |
1.4 |
|
¾ |
20 |
26.9 |
26.5 |
27.3 |
3.2 |
1.9 |
|
1 |
25 |
33.7 |
33.3 |
34.2 |
4.0 |
2.9 |
|
1¼ |
32 |
42.4 |
42.0 |
42.9 |
4.0 |
3.8 |
|
1½ |
40 |
48.3 |
47.9 |
48.8 |
4.0 |
4.4 |
|
2 |
50 |
60.3 |
59.7 |
60.8 |
4.5 |
6.2 |
Gewinderohrqualität – schwere Reihe H (EN 10255)
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.5 |
2.3 |
0.8 |
|
½ |
15 |
21.3 |
21.0 |
21.8 |
2.6 |
1.2 |
|
¾ |
20 |
26.9 |
26.5 |
27.3 |
2.6 |
1.6 |
|
1 |
25 |
33.7 |
33.3 |
34.2 |
3.2 |
2.4 |
|
1¼ |
32 |
42.4 |
42.0 |
42.9 |
3.2 |
3.1 |
|
1½ |
40 |
48.3 |
47.9 |
48.8 |
3.2 |
3.6 |
|
2 |
50 |
60.3 |
59.7 |
60.8 |
3.6 |
5.0 |
Gewinderohrqualität – mittlere Reihe H (EN 10255)
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.4 |
2.0 |
0.7 |
|
½ |
15 |
21.3 |
21.0 |
21.7 |
2.3 |
1.1 |
|
¾ |
20 |
26.9 |
26.4 |
27.1 |
2.3 |
1.4 |
|
1 |
25 |
33.7 |
33.2 |
34.0 |
2.9 |
2.2 |
|
1¼ |
32 |
42.4 |
41.9 |
42.7 |
2.9 |
2.8 |
|
1½ |
40 |
48.3 |
47.8 |
48.6 |
2.9 |
3.3 |
|
2 |
50 |
60.3 |
59.6 |
60.7 |
3.2 |
4.5 |
Gewinderohrqualität – Rohrart L und L1 (EN 10255)
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.1 |
1.8 |
0.7 |
|
½ |
15 |
21.3 |
21.0 |
21.4 |
2.0 |
1.0 |
|
¾ |
20 |
26.9 |
26.4 |
26.9 |
2.3 |
1.4 |
|
1 |
25 |
33.7 |
33.2 |
33.8 |
2.6 |
2.0 |
|
1¼ |
32 |
42.4 |
41.9 |
42.5 |
2.6 |
2.5 |
|
1½ |
40 |
48.3 |
47.8 |
48.4 |
2.9 |
3.2 |
|
2 |
50 |
60.3 |
59.6 |
60.2 |
2.9 |
4.1 |
Gewinderohrqualität – Rohrart L2 (EN 10255)
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.7 |
1.8…4.5 |
0.7…1.4 |
|
½ |
15 |
21.3 |
20.8 |
21.8 |
2.0…5.0 |
0.9…2.0 |
|
¾ |
20 |
26.9 |
26.4 |
27.4 |
2.0…8.0 |
1.2…3.7 |
|
1 |
25 |
33.7 |
33.2 |
34.2 |
2.3…8.8 |
1.8…5.4 |
|
– |
32 |
38.0 |
37.5 |
38.5 |
2.6…10.0 |
2.3…6.9 |
|
1¼ |
32 |
42.4 |
41.9 |
42.9 |
2.6…10.0 |
2.6…8.0 |
|
– |
40 |
44.5 |
44.0 |
45.0 |
2.6…12.5 |
2.7…9.9 |
|
1½ |
40 |
48.3 |
47.8 |
48.8 |
2.6…12.5 |
2.9…11.0 |
|
– |
50 |
57.0 |
56.4 |
57.6 |
2.9…14.2 |
3.9…15.0 |
|
2 |
50 |
60.3 |
59.7 |
60.9 |
2.9…16.0 |
4.1…17.5 |
Siederohrqualität – Nahtlose Stahlrohre (EN 10220/10216-1)
|
Aussendurchmesser |
Nennweite |
Nennaussendurchmesser |
Aussendurchmesser min. |
Aussendurchmesser max. |
Wanddicke |
Rohrgewicht |
|---|---|---|---|---|---|---|
|
[Zoll] |
[DN] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg/m] |
|
⅜ |
10 |
17.2 |
16.7 |
17.7 |
1.4…4.0 |
0.5…1.3 |
|
½ |
15 |
21.3 |
20.8 |
21.8 |
1.4…4.5 |
0.7…1.9 |
|
¾ |
20 |
26.9 |
26.4 |
27.4 |
1.4…5.0 |
0.9…2.7 |
|
1 |
25 |
33.7 |
33.2 |
34.2 |
1.4…8.0 |
1.1…5.1 |
|
– |
32 |
38.0 |
37.5 |
38.5 |
1.4…8.8 |
1.3…6.3 |
|
1¼ |
32 |
42.4 |
41.9 |
42.9 |
1.4…8.8 |
1.4…7.3 |
|
– |
40 |
44.5 |
44.0 |
45.0 |
1.4…8.8 |
1.5…7.8 |
|
1½ |
40 |
48.3 |
47.8 |
48.8 |
1.4…8.8 |
1.6…8.6 |
|
– |
50 |
57.0 |
56.4 |
57.6 |
1.4…10.0 |
1.9…11.6 |
|
2 |
50 |
60.3 |
59.7 |
60.9 |
1.4…10.0 |
2.0…12.4 |
Siederohrqualität – Längsnahtgeschweisste Stahlrohre (EN 10220/10217-1)
2.4 Werkzeuge
|

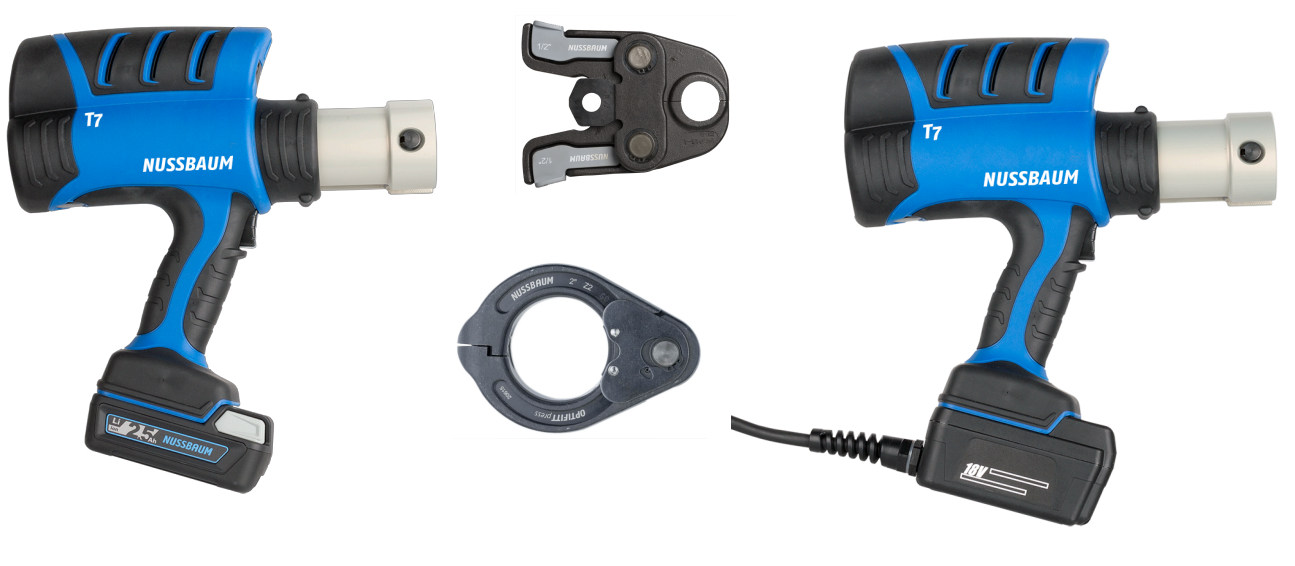

Nussbaum Presswerkzeuge, Pressbacken und Pressringe |
|
|
|
Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Die mechanischen Eigenschaften und die Dichtheit der Pressverbindung ergeben sich aus der Pressgeometrie der |
