Déclaration de produit - Optifitt-Press

2.1 Assortiment

L’assortiment Optifitt-Press est adapté aux installations en tuyaux acier et à leurs domaines d’utilisation. Il englobe un grand nombre de différents raccords tels que coudes, tés, manchons, pièces intermédiaires et réductions, de même que des brides dans les dimensions ⅜", ½", ¾", 1", 1¼", 1½" et 2".

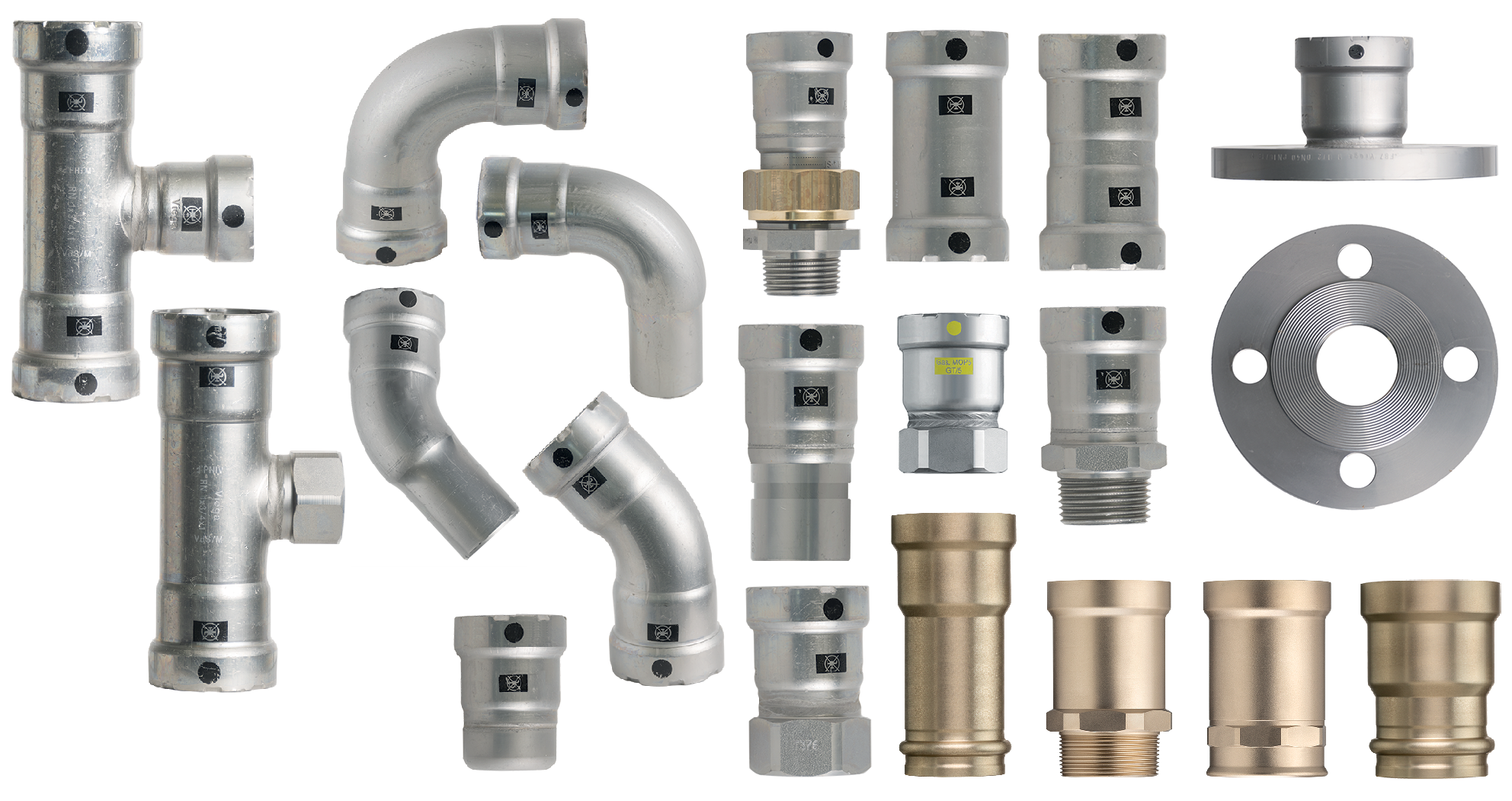

Extrait de l’assortiment:

2.2 Structure

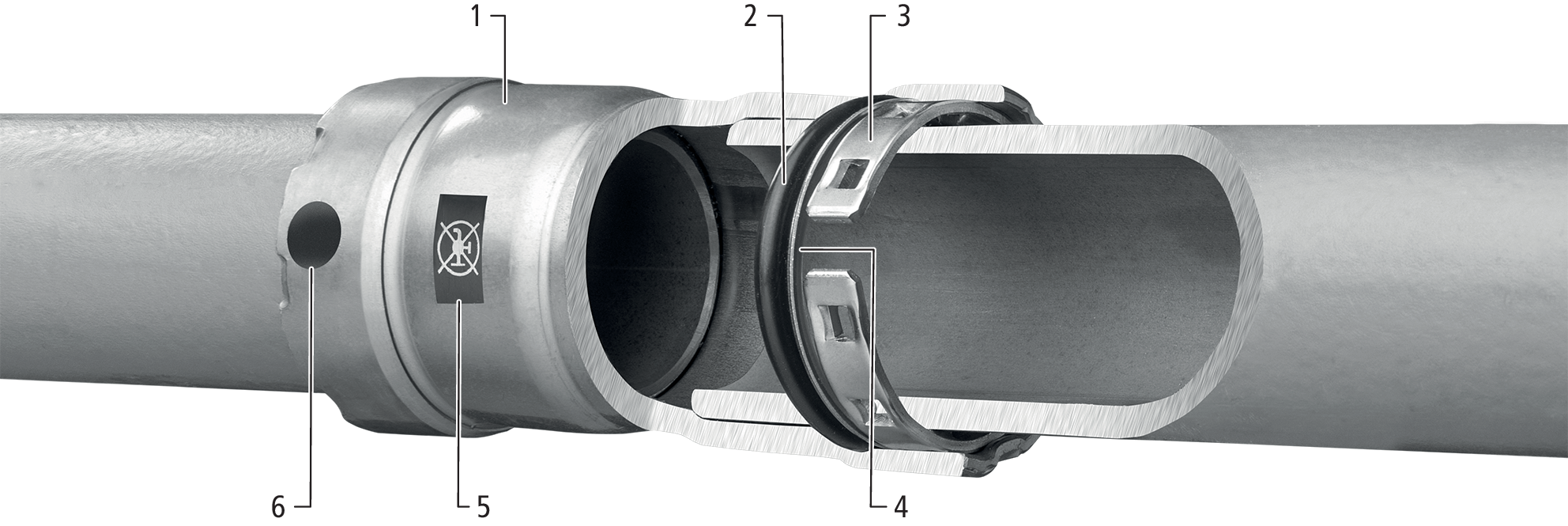

Le raccord à sertir est constitué d’acier au carbone revêtu de zinc-nickel. Le joint en EPDM est utile pour de nombreuses utilisations, son profilé à trois lèvres assurant l’étanchéité même au contact de tuyaux à surface rugueuse. L’opération de sertissage enfonce la bague d’ancrage dans le tuyau, assurant du même coup la solidité de l’assemblage. Lorsque le tuyau est emboîté, la bague de séparation protège le joint contre tout endommagement.

2.2.1 Sécurité de contrôle grâce au SC-Contour

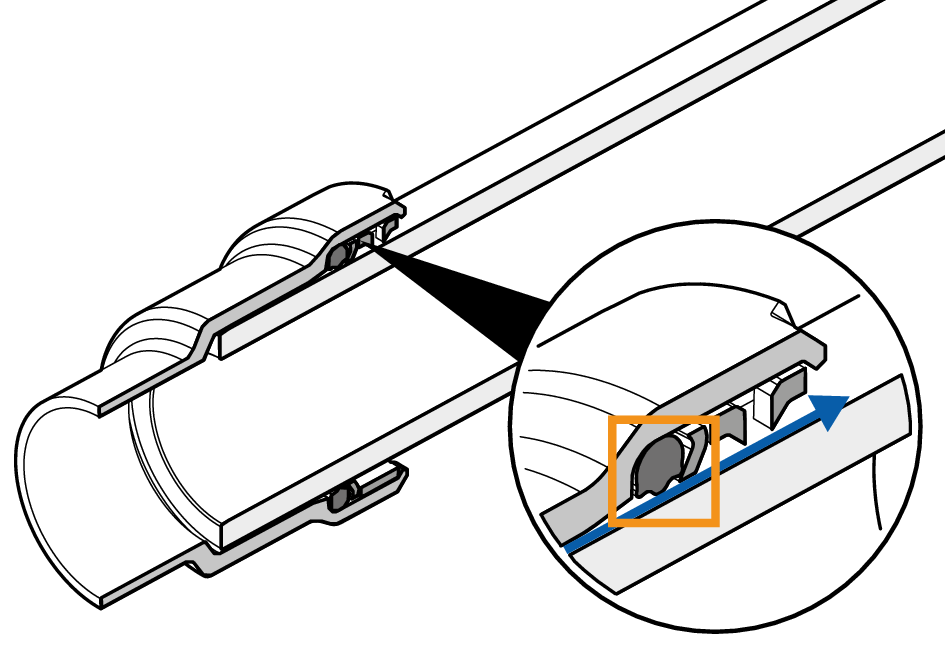

Le SC-Contour correspond à une sécurité qui rend visible les raccords non sertis dans une installation de tuyaux (SC: Security Checked = sécurité de contrôle).

Situé entre le raccord non serti et le tuyau, le SC-Contour présente une absence d’étanchéité apparente par laquelle le fluide d’essai s’échappe de manière visible durant l’essai d’étanchéité. La visibilité du raccord non serti est manifeste dans la plage de pressions de l’essai d’étanchéité correspondant.

Tous les raccords à sertir Nussbaum sont dotés d’un SC-Contour.

2.3 Types de tuyaux compatibles

Les raccords Optifitt-Press sont compatibles avec des tuyaux filetés sans soudure ou soudés longitudinalement, et avec des tuyaux bouilleurs dans les exécutions suivantes:

• noir

• galvanisé

• laqués industriellement

• à revêtement poudre

Dans les tableaux, le diamètre extérieur des tuyaux inclut l’épaisseur du revêtement.

Qualité tuyaux filetés – série lourde H (EN 10255)

Qualité tuyaux filetés – série moyenne H (EN 10255)

Qualité tuyaux filetés – types L et L1 (EN 10255)

Qualité tuyaux filetés – type L2 (EN 10255)

Qualité tuyaux bouilleurs – tuyaux acier sans soudure (EN 10220/10216-1)

Qualité tuyaux bouilleurs – tuyaux acier sans soudure (EN 10220/10217-1)

2.4 Outillage

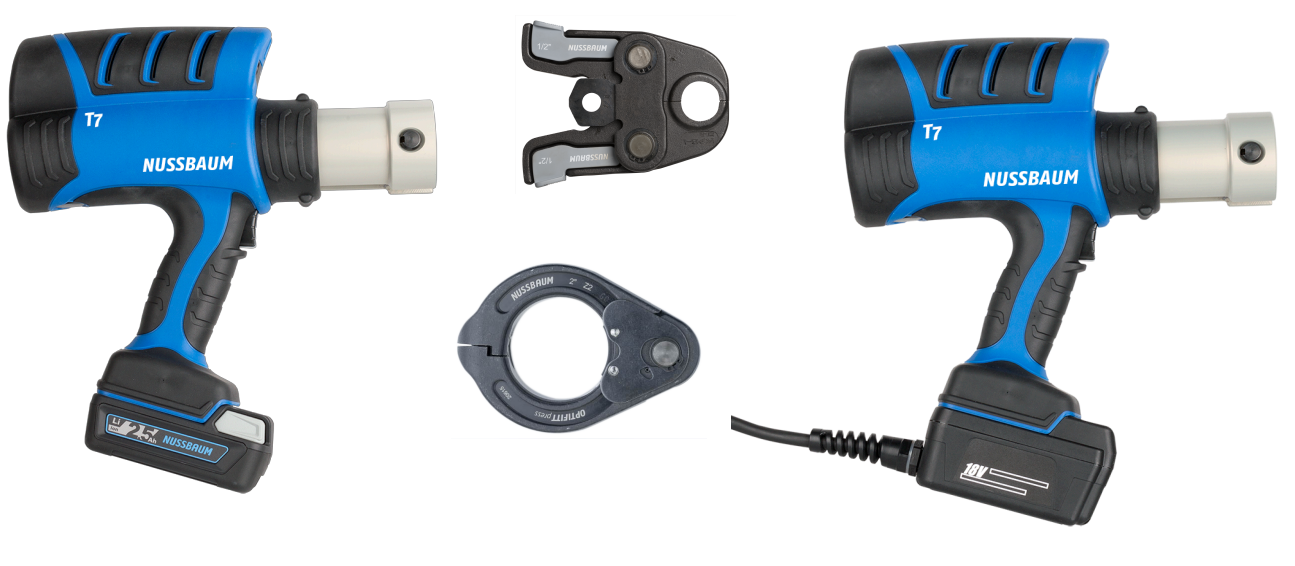

Pinces à sertir, mâchoires et anneaux de sertissage de Nussbaum
	Pour profiter de notre garantie système à tous les niveaux sur les assemblages par sertissage, il faut impérativement utiliser des mâchoires ou anneaux de sertissage Nussbaum. Les propriétés mécaniques et l’étanchéité de l’assemblage serti résultent de la géométrie du sertissage des mâchoires du système Nussbaum.
