299.1.061 / V11

4 Campi d’impiego

4.1 Campi d’impiego di Optifitt-Press

4.1.1 Campi d’impiego per medi liquidi

4.1.1.1 Impianti sprinkler

Esecuzione conforme alle direttive W5/W3 della SVGW, alla Direttiva tecnica Impianti sprinkler del SES e alle prescrizioni dell’AICAA. Omologazione VdS per impianti a secco e a umido.

Valori limite e materiali

Pressione max.

[kPa] (bar)

1'600 (16)

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Materiale del tubo

Per impianti sprinkler a norma VdS secondo VdS CEA 4001 sono consentiti esclusivamente tubi in acciaio neri, zincati o con rivestimento a polvere che soddisfano le prescrizioni della relativa certificazione G415007. Per diametri nominali fino a DN 50 si applica lo spessore minimo della parete di 2.6 mm (VdS CEA 4001 Tabella 15.02) e lo spessore massimo della parete di 3.3 mm.

Avvertenze e limitazioni

Valgono le distanze e la disposizione (distanze tra i supporti) per tubi in acciaio secondo VdS CEA 4001 cap. 15.2.2

Impiego di Optifitt-Press in impianti sprinkler

4.1.1.2 Impianti solari

Valori limite e materiali

Temperatura max. (solo per brevi lassi di tempo)

[°C]

140

Medio

Miscela di glicole etilenico o propilenico e acqua*

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Avvertenze e limitazioni

Per motivi legati alla corrosione, l’utilizzo dei componenti Optifitt-Press per impianti solari è consigliato solo in ambienti interni. Optifitt-Press può essere utilizzato solo per collettori piatti.

Impiego di Optifitt-Press in impianti solari

* Per ulteriori informazioni, 👉 Liquidi termovettori e refrigeranti omologati.

4.1.1.3 Circuiti di raffreddamento e refrigerazione

Il circuito di refrigerazione è un circuito secondario che trasporta il freddo dalla macchina frigorifera (circuito di refrigerazione) all’utenza del freddo. Il circuito di refrigerazione viene impiegato in grandi impianti di refrigerazione con numerose ramificazioni e, in senso lato, può essere definito come installazione dell’impiantistica domestica. Il medio, ossia il refrigerante (salamoia), viene trasportato nel circuito di refrigerazione. Il circuito viene fatto funzionare nel campo di pressione da 1.5 a 4.0 bar. Genera temperature da -15 a +60 °C.

Valori limite e materiali

Intervallo di temperatura

[°C]

-25 … +110

Pressione max.

[kPa] (bar)

1'600 (16)

Medio

Acqua conforme alla direttiva SITC, miscela di glicole etilenico o propilenico e acqua*

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Avvertenze e limitazioni

Ammesso solo per circuiti chiusi

Impiego di Optifitt-Press in circuiti di raffreddamento e refrigerazione.

*Per ulteriori informazioni, 👉 Liquidi termovettori e refrigeranti omologati.

4.1.1.4 Riscaldamento

Valori limite e materiali

Temperatura max.

[°C]

110

Medio

Acqua conforme alla direttiva SITC

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Avvertenze e limitazioni

Sono ammessi solo circuiti chiusi

Impiego di Optifitt-Press in impianti di riscaldamento.

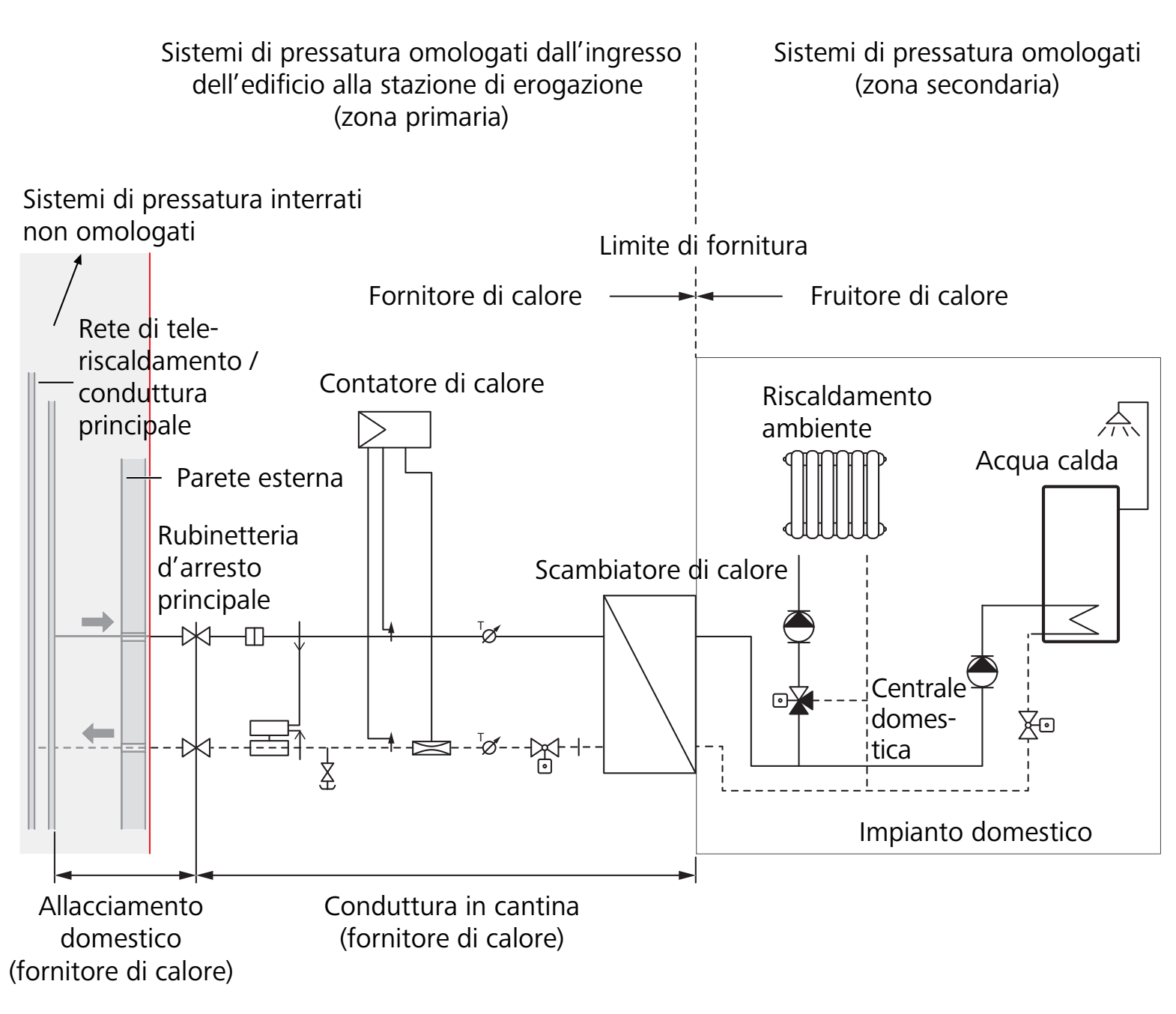

4.1.1.5 Teleriscaldamento zona secondaria (a valle della stazione di erogazione)

Valori limite e materiali

Temperatura max.

[°C]

110

Medio

Acqua conforme alla direttiva SITC

Materiale del fitting

Acciaio 1.0308 zincato

Elemento di tenuta

EPDM

Materiale del tubo

Acciaio 1.0034 zincato esternamente

Avvertenze e limitazioni

Optifitt-Press non può essere utilizzato nella zona primaria del teleriscaldamento.

I sistemi di pressatura non sono generalmente omologati per questo impiego in base alle condizioni tecniche di allacciamento (CTA).

4.1.2 Campi d’impiego per medi in forma gassosa

4.1.2.1 Impianti ad aria compressa

Certificazione TÜV disponibile

Valori limite e materiali

Temperatura max.

[°C]

60

Pressione max.

[kPa] (bar)

1'600 (16)

Medio

Aria compressa secca:

classe di aria compressa da 1 a 4 (concentrazione di olio ≤ 5 mg/m³)

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Avvertenze e limitazioni

L’umidità può provocare corrosione.

Impiego di Optifitt-Press in impianti ad aria compressa

4.1.2.2 Impianti industriali

Valori limite e materiali

Temperatura max.

[°C]

110

Pressione max.

[kPa] (bar)

1'600 (16)

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Avvertenze e limitazioni

Sono ammessi solo circuiti chiusi.

Impiego di Optifitt-Press in impianti industriali

4.1.2.3 Azoto (N2)

Valori limite e materiali

Intervallo di temperatura

[°C]

-15 … +60

Pressione max.

[kPa] (bar)

1'600 (16)

Medio

Azoto (N2), in forma gassosa

Materiale del fitting

Acciaio 1.0308, rivestimento in zinco-nichel

Elemento di tenuta

EPDM

Impiego di Optifitt-Press per l’azoto (N2)

4.2 Avvertenze e limitazioni relative al campo d’impiego di Optifitt-Press

Nell’impiego dei pressfitting è necessario rispettare le seguenti avvertenze e limitazioni:

  • Per il riempimento dei circuiti di riscaldamento, raffreddamento e refrigerazione, degli impianti solari e a vapore è necessario osservare la direttiva SITC BT102-01.

  • Per i campi d’impiego che, in ragione di influssi ambientali, richiedono livelli più elevati di resistenza alla corrosione, è necessario accertare preventivamente l’idoneità di Optifitt-Press o prevedere adeguate misure di protezione.

  • I pressfitting devono essere protetti dall’acqua di condensa. Quest’ultima si forma quando la temperatura superficiale di un componente scende al di sotto del punto di rugiada. Tale fenomeno è frequente soprattutto negli impianti di raffreddamento.

  • Nelle zone esposte al pericolo di gelo, l’impianto deve essere protetto contro il congelamento.

4.3 Liquidi termovettori e refrigeranti omologati

Per Optifitt-Press sono omologati i seguenti liquidi termovettori e refrigeranti:

Denominazione (medio di base)

Impiego

Antifrogen® N (glicole monoetilenico)

Medio antigelo e anticorrosivo per impianti di raffreddamento e a pompa di calore nonché di riscaldamento di acqua calda, liquido rilevatore di perdite

Antifrogen® L (glicole propilenico)

Settore alimentare e dei generi voluttuari, medio antigelo e anticorrosivo per impianti di raffreddamento, solari e a pompa di calore, prodotto antincendio

Antifrogen L ha il numero di certificazione VdS G 4040093 ed è omologato da VdS quale soluzione antigelo negli impianti sprinkler. È necessario osservare la resistenza dei materiali (ad esempio niente impiego in tubazioni zincate).

Antifrogen® SOL HT (glicoli altobollenti)

Per impianti solari con elevata capacità termica, con protezione antigelo e anticorrosione

Pekasol® L (glicole propilenico)

Sistemi di riscaldamento e raffreddamento, pompe di calore, impianti sprinkler, refrigerazione di derrate alimentari

Pekasol® L (glicole propilenico)

Collettori piani e tubolari sottovuoto e relative combinazioni con impianti di riscaldamento

Glykolsol® N (glicole monoetilenico)

Pompe di calore, sonde geotermiche, impianti di climatizzazione, impianti di recupero del calore, sistemi di riscaldamento e raffreddamento

Tyfocor® L (glicole propilenico)

Impianti di riscaldamento e raffreddamento, impianti solari e a pompa di calore

Per impianti solari con elevata capacità termica

Liquidi termovettori e refrigeranti omologati

Le proprietà e i campi d’impiego dei singoli medi sono consultabili sulle rispettive schede tecniche del prodotto.

4.4 Campi d’impiego non adatti per Optifitt-Press

Optifitt-Press non è adatto per i seguenti campi d’impiego:

Campo d’impiego

Avvertenze

Acqua potabile

Optifitt-Press non è omologato per impianti di acqua potabile. Negli impianti di acqua potabile possono essere impiegati soltanto il collegamento Optifitt-Press 57040 e il manicotto passante Optifitt-Press 57042. Devono essere rispettati i valori limite seguenti: temperatura max. 95 °C, pressione max. 16 bar.

Approvvigionamento di gas combustibile

I pressfitting non possono essere utilizzati per l’approvvigionamento di gas combustibile. Per impianti a gas in edifici e soltanto per il gas naturale e il gas liquido in forma gassosa possono essere impiegati i collegamenti Optifitt-Press 57222, 57233 e 57235. Devono essere rispettati i valori limite seguenti: temperatura max. 70 °C, pressione max. 5 bar.

Circuiti aperti

Optifitt-Press non è adatto per circuiti aperti poiché potrebbe verificarsi un eccessivo e non ammesso afflusso di ossigeno.

Circuito di refrigerazione

Il termine «circuito di refrigerazione» indica collettivamente tutti i componenti facenti parte di una macchina frigorifera come compressori, pompe, tubazioni, scambiatore di calore e valvole che vengono attraversati dal refrigerante. In senso stretto, il circuito di refrigerazione corrisponde alla circolazione del refrigerante in una macchina frigorifera.

Optifitt-Press non può essere impiegato nei circuiti di refrigerazione. Per tale campo d’impiego si utilizzano soprattutto condutture in rame collegate tramite brasatura. Vengono a crearsi condizioni d’esercizio (temperatura, pressione) fortemente divergenti da quelle presenti nelle normali installazioni. Per l’impiego nei circuiti di refrigerazione, 👉 Circuiti di raffreddamento e refrigerazione.

Campi d’impiego non adatti per Optifitt-Press.
