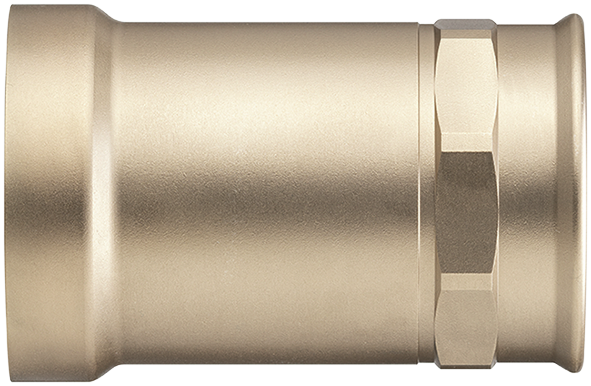

57044 Optifitt-Press-Collegamento
con filetto femmina
collegamento per tubi in acciaio a pareti spesse conformi a DIN EN 10220/10255, collegamento per tubi in acciaio inossidabile a pareti spesse conformi a DIN EN 10216-5 e 10217-7
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |

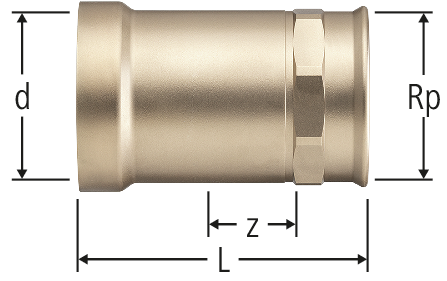

| GN | Rp | d | z | L | ζ | Art. n° | VE | CHF | RK | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 21.3 | 25 | 65 | 0.9 | ½ x ½ | 57044.23 | 1 |
| 06 | - | |||
|
|
||||||||||||||
| ¾ | ¾ | 26.9 | 26 | 70 | 1.2 | ¾ x ¾ | 57044.24 | 1 |
| 06 | - | |||
|
|
||||||||||||||
| 1 | 1 | 33.7 | 31 | 82 | 1.2 | 1 x 1 | 57044.25 | 1 |
| 06 | - | |||
|
|
||||||||||||||
| 1¼ | 1¼ | 42.4 | 34 | 99 | 1.4 | 1¼ x 1¼ | 57044.26 | 1 |
| 06 | - | |||
|
|
||||||||||||||
| 1½ | 1½ | 48.3 | 33 | 100 | 1.4 | 1½ x 1½ | 57044.27 | 1 |
| 06 | - | |||
|
|
||||||||||||||
Nota
Idoneo per l'uso con acqua potabile.
CAD / BIM
| Descrizione | Optifitt-Press-Collegamento |
| Dimensione |
|
| Numero di articolo |
57044.23
|
