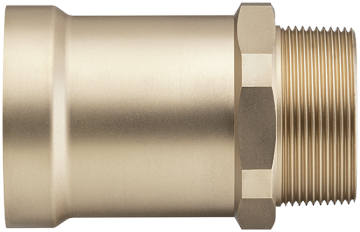

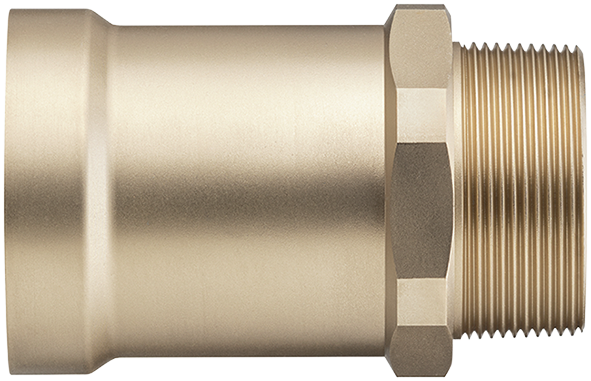

57045 Optifitt-Press-Collegamento
con filetto maschio
collegamento per tubi in acciaio a pareti spesse conformi a DIN EN 10220/10255, collegamento per tubi in acciaio inossidabile a pareti spesse conformi a DIN EN 10216-5 e 10217-7
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |

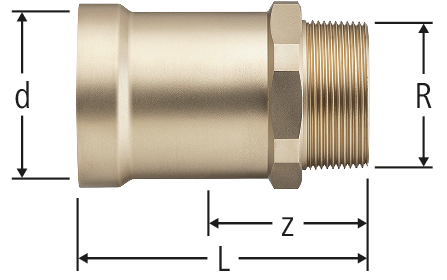

| GN | R | d | z | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 21.3 | 38 | 65 | 0.9 | ½ x ½ | 57045.23 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ¾ | ¾ | 26.9 | 45 | 74 | 1.2 | ¾ x ¾ | 57045.24 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1 | 1 | 33.7 | 53 | 87 | 1.2 | 1 x 1 | 57045.25 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1¼ | 1¼ | 42.4 | 57 | 103 | 1.4 | 1¼ x 1¼ | 57045.26 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1½ | 1½ | 48.3 | 57 | 105 | 1.4 | 1½ x 1½ | 57045.27 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 2 | 2 | 60.3 | 66 | 116 | 1.4 | 2 x 2 | 57045.28 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
Nota
Idoneo per l'uso con acqua potabile.
