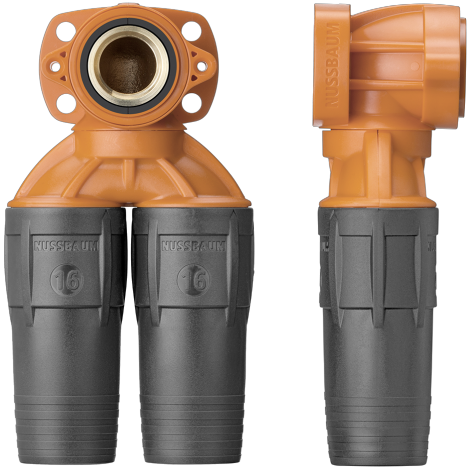

4.1 Optiflex-Dosen und -Anschlusswinkel

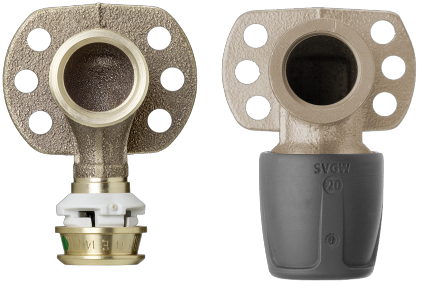

Die Optiflex-Dosen und -Anschlusswinkel dienen zur Realisierung von Armaturenanschlüssen im Massiv- und Trockenbau. Die als 90°-Bogen ausgeführten Fittings sind mit einem Rp-Innengewinde für den Anschluss einer Armatur und mit der Optiflex-Profix-Steckverbindung oder der Optiflex-Flowpress-Verbindung für den Anschluss an ein Optiflex-Rohr ausgerüstet.
Merkmale:
-
Für Optiflex-Rohrgrössen 16 und 20 mm
-
Einfach- oder Zweifachanschluss
-
Integrierter Schallschutz (nur Optiflex-Dose)
-
Schalldämmelement (optional, nur Anschlusswinkel)
-
Befestigungsmöglichkeit mit Schrauben
-
Anschluss-Sets (auf Montageschienen vormontierte Optiflex-Dosen oder -Anschlusswinkel)
-
Passendes Montagezubehör (z. B. Montageschienen, Bau- und Abpresszapfen)
Sortimentsauszug:

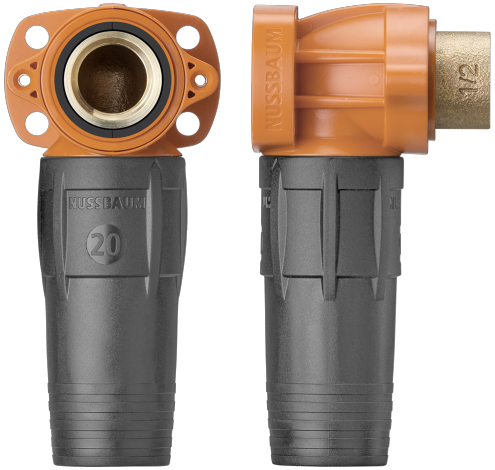

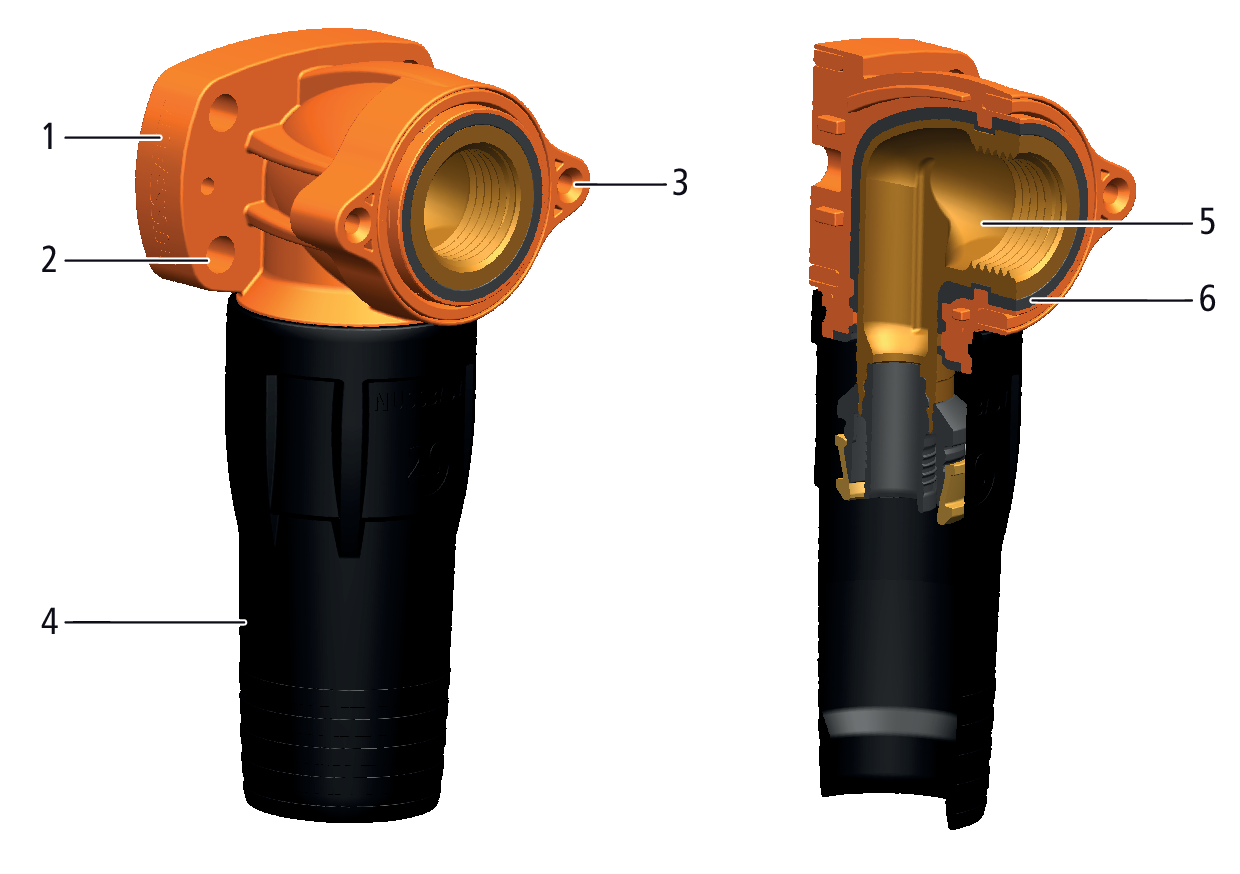

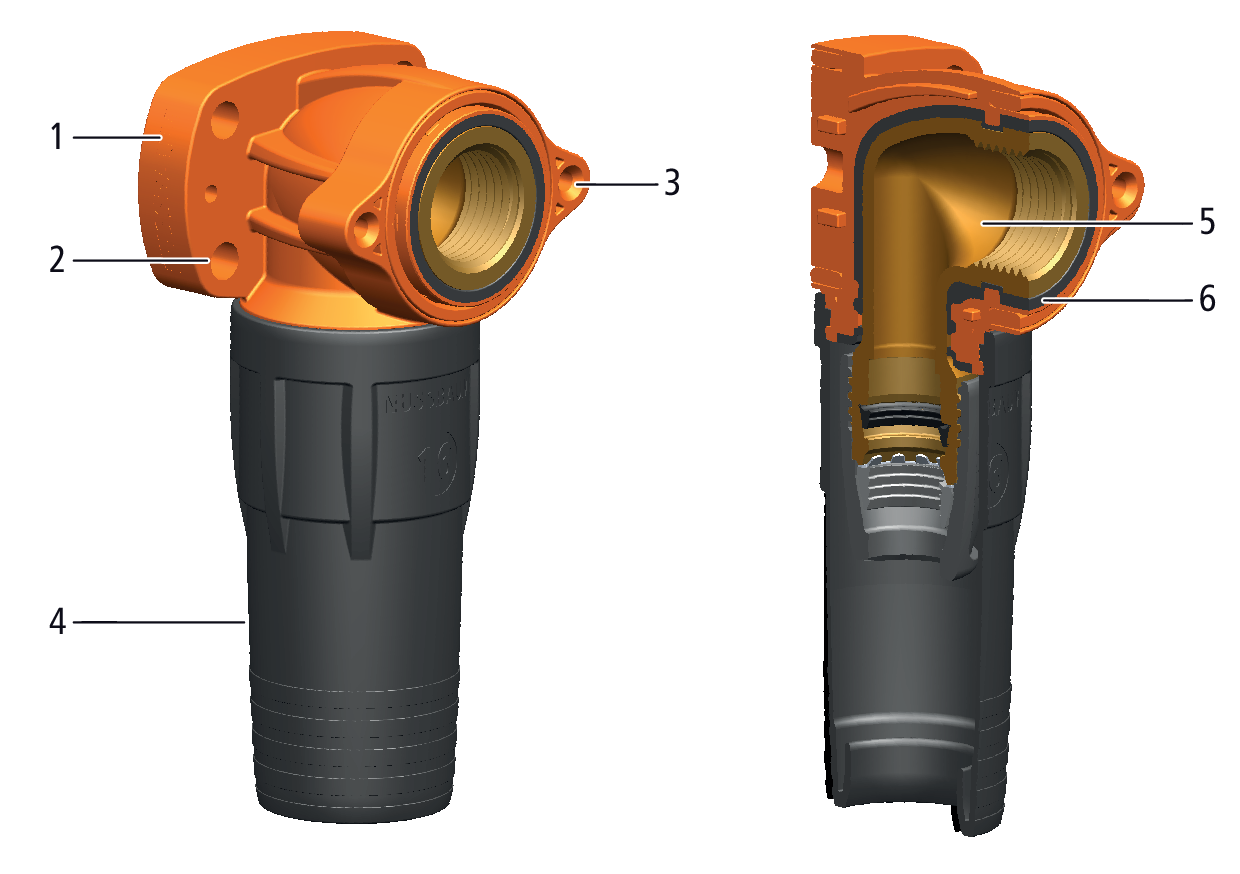

4.1.1 Aufbau der Optiflex-Profix-Dose
Die Optiflex-Profix-Dose ist wie folgt aufgebaut:
|
1 |
Gehäuse |
Kunststoff (schlagfest) |
|
2 |
Befestigungsloch Ø 6.5 mm (4×) |
|
|
3 |
Befestigungsloch Ø 3.5 mm (2×) |
|
|
4 |
Dosenfuss flexibel, abnehmbar |
Kunststoff |
|
5 |
Bogen 90° mit Rp-Innengewinde und Optiflex-Profix-Verbindung |
Rotguss CC246E |
|
6 |
Schallschutz |
Kunststoff |
4.1.2 Aufbau der Optiflex-Flowpress-Dose
Die Optiflex-Profix-Flowpress ist wie folgt aufgebaut:
|
1 |
Gehäuse |
Kunststoff (schlagfest) |
|
2 |
Befestigungsloch Ø 6.5 mm (4×) |
|
|
3 |
Befestigungsloch Ø 3.5 mm (2×) |
|
|
4 |
Dosenfuss flexibel, abnehmbar |
Kunststoff |
|
5 |
Bogen 90° mit Rp-Innengewinde und Optiflex-Flowpress-Verbindung |
Rotguss CC246E |
|
6 |
Schallschutz |
Kunststoff |
4.2 Montagezubehör für Optiflex-Dosen und -Anschlusswinkel
Für die Montage der Optiflex-Dosen und -Anschlusswinkel steht folgendes Zubehör zur Verfügung.
|
Komponente |
Verwendungszweck |
Optiflex-Dose |
Optiflex-Dose lang |
Optiflex-Dose mit Abdichtungsverlängerung |
Anschlusswinkel |
|---|---|---|---|---|---|
|
Optiflex-Einlegehilfe 87061 |
Zum Befestigen der Optiflex-Dosen lang an der Schalung. Der Haltezapfen ist wiederverwendbar. Werkstoff: Kunststoff |
|
|
|
|
|

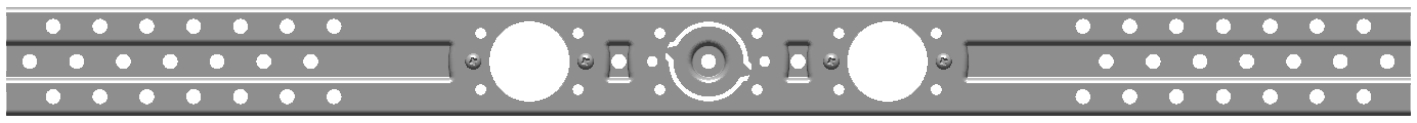

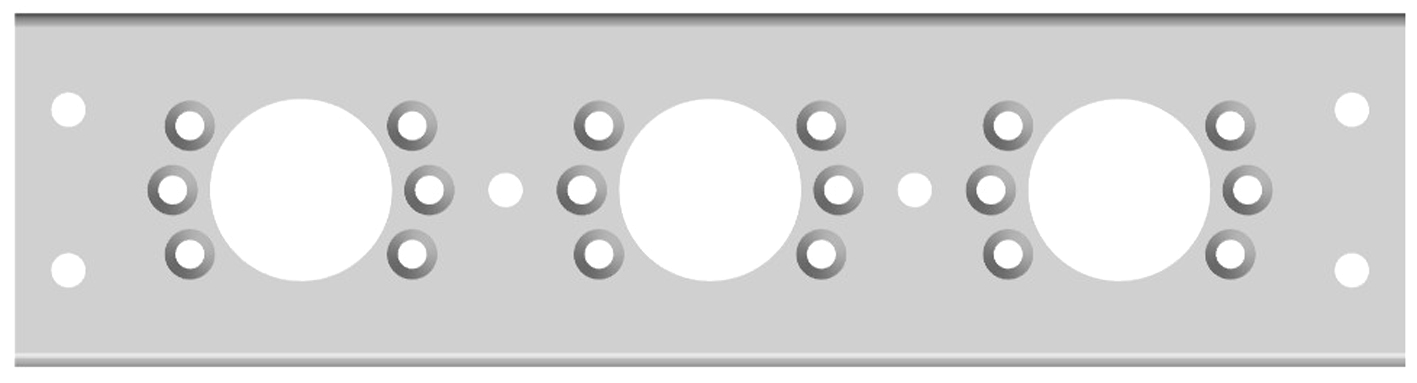

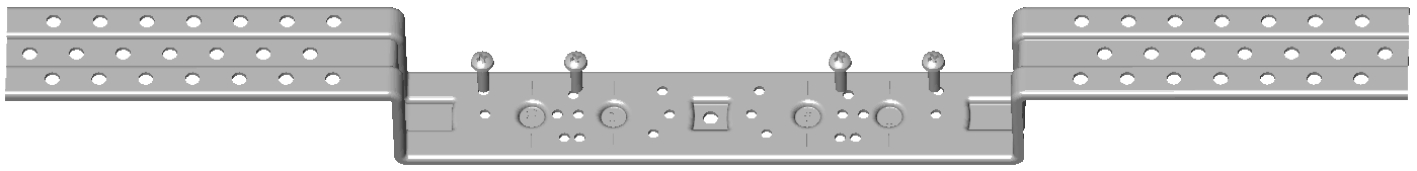

Optiflex-Montageschiene 85055 |
Für die Montage der Optiflex-Dosen und der Anschlusswinkel in der Wandaussparung (von Holzkonstruktionen). Umgekehrt montiert für die Aufputz-Montage verwendbar. Werkstoff: Stahl verzinkt |
|
|
|
|
|
WK-Stablehre 85096 |
Für die wandbündige Montage der Optiflex-Dosen im Massivbau. Werkstoff: Stahl |
|
|
|
|
|
WK-T-Lehre 85097 |
Für die Montage der Optiflex-Dosen im Massivbau. Kompatibel mit Dosen des Herstellers Georg Fischer JRG. Werkstoff: Stahl |
|
|
|
|
|
WK-Ablauf-T-Lehre 85092 |
Für die Montage von Ablaufrohren bei Waschtischen. Passend zum WK-Ablauf-Haltezapfen 85093. Werkstoff: Stahl |
— |
— |
— |
— |
|
WK-Ablauf-Haltezapfen 85093 |
Für die Montage von Ablaufrohren bei Waschtischen. Passend zur WK-Ablauf-T-Lehre 85092. Werkstoff: Messing |
— |
— |
— |
— |
|

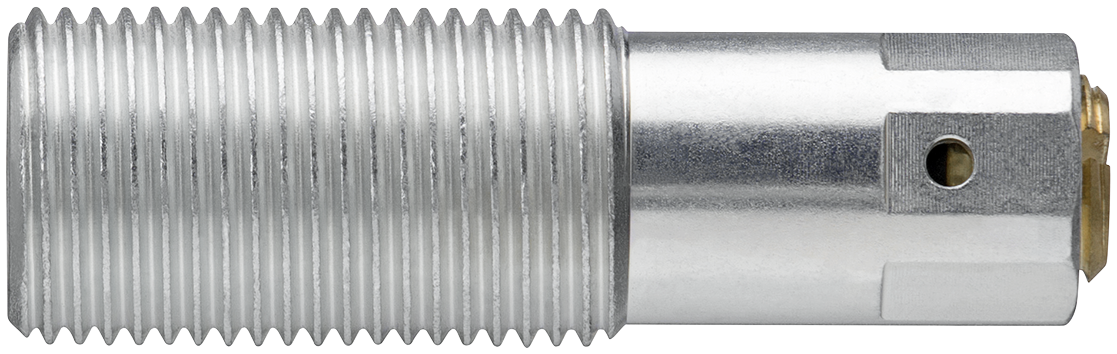

WK-Abpresszapfen 85098 |
Für die Montage von Optiflex-Dosen im Massivbau. Mit Entlüftungsfunktion. Werkstoff: Stahl |
|
— |
— |
— |
|
WK-Schutz- und Befestigungshülse 85099 |
Für die Montage von Optiflex-Dosen im Massivbau. Passend zum WK-Abpresszapfen 85098. Werkstoff: Stahl |
|
— |
— |
— |
|

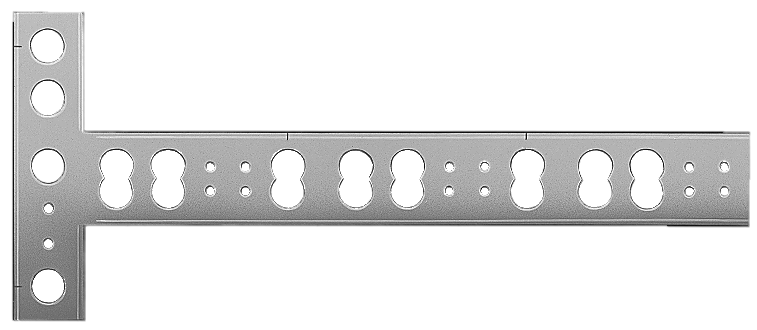

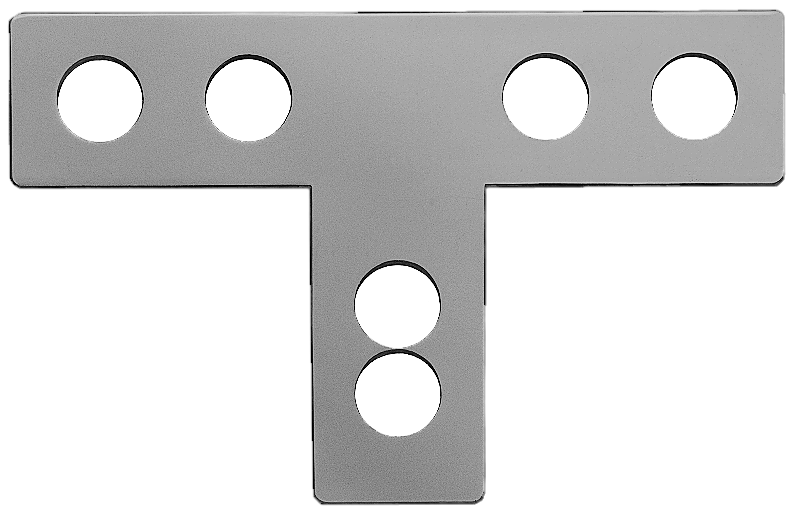

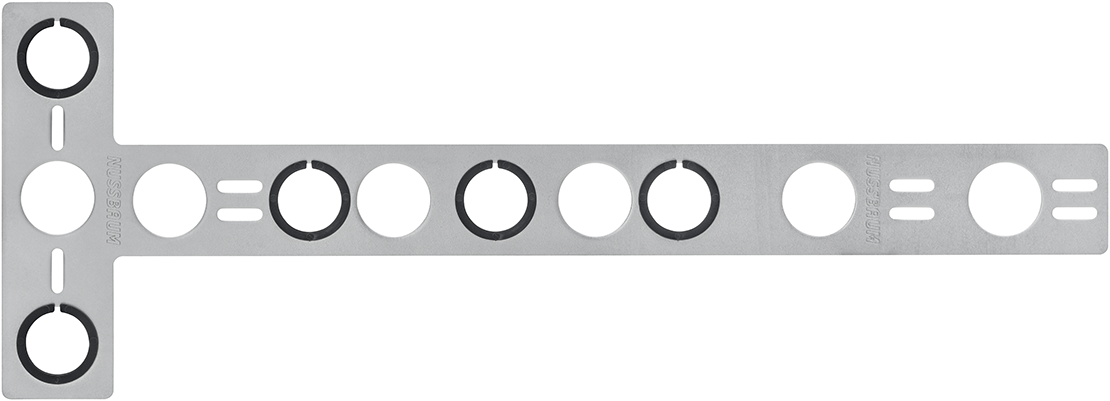

Optiflex-T-Lehre 85095 |
Für die Montage der Optiflex-Dosen im Massivbau. Mit abnehmbaren Locheinsätzen, für die Befestigung von Optiflex-Dosen ohne Abdichtungsverlängerung. Wiederverwendbar. Werkstoff: Stahl |
|
|
|
|
|

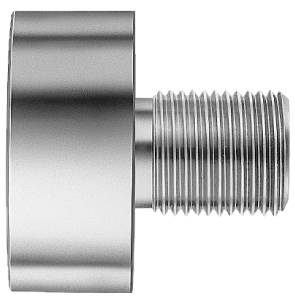

Locheinsatz 85094 |
Für die Befestigung von Optiflex-Dosen ohne Abdichtungsverlängerung auf der Optiflex-T-Lehre 85095. Werkstoff: Kunststoff |
|
|
|
|
|

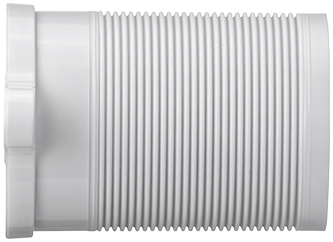

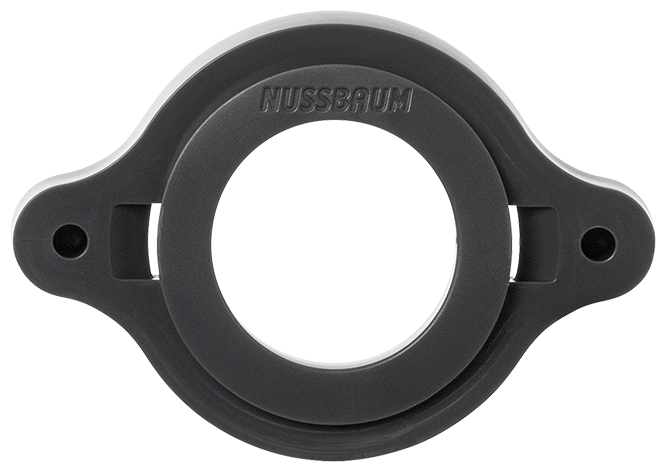

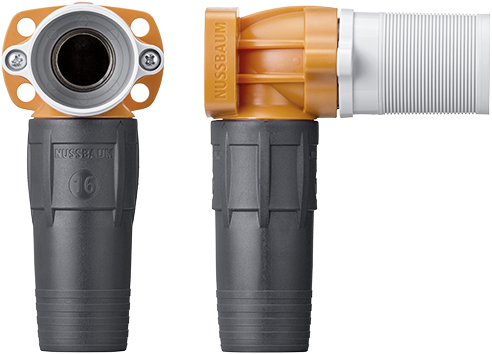

Abdichtungsverlängerung 85107 |
Zur Abdichtung von Optiflex-Dosen im Massivbau. Mit Rillen für das einfache Zuschneiden auf die passende Länge bündig zur Wandoberfläche. Muss mit der selbstklebenden Dichtscheibe 85124 eingesetzt werden. Werkstoff: Kunststoff |
|
|
|
— |
|

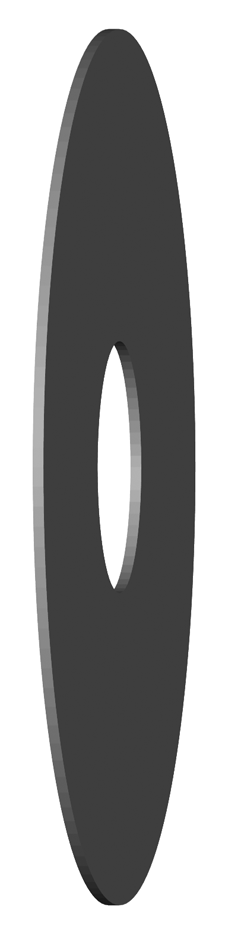

Dichtscheibe 85124 |
Zum Abdichten von Anschlusswinkeln im Trockenbau und zum Abdichten der Abdichtungsverlängerung 85107. Selbstklebend. Werkstoff: Kunststoff |
— |
|
|
|
|
Adapter 85108 |
Platzhalter bei der Montage der Abdichtungsverlängerung im Massivbau und Trockenbau. Werkstoff: Kunststoff |
|
|
|
|
|

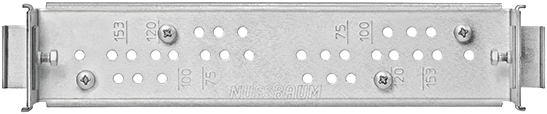

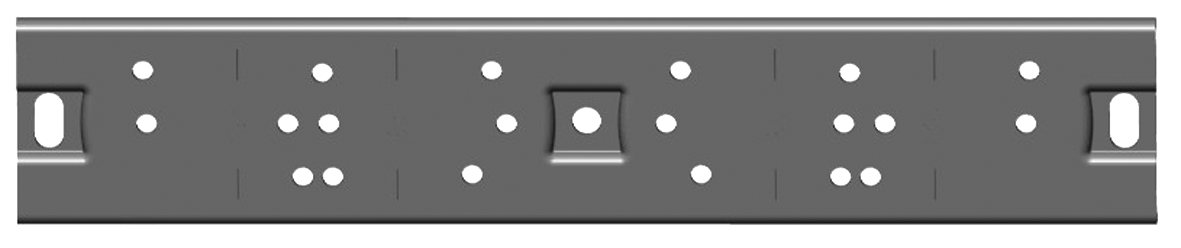

Optiflex-Montageschiene 85056 |
Für die wandbündige Montage der Optiflex-Dosen im Massivbau. Wiederverwendbar. Werkstoff: Stahl verzinkt |
|
|
|
|
|
Optivis-Tec-Armaturenträger 71174 |
Für die Montage der Optiflex-Dosen mit Abdichtungsverlängerung in das Optivis-Tec-Vorwandsystem. Werkstoff: Stahl verzinkt |
|
|
|
— |
|
Optiflex-Duofix-Armaturenträger 85054 |
Für die Montage der Optiflex-Dosen mit Abdichtungsverlängerung in das Duofix®-Vorwandsystem. Werkstoff: Stahl verzinkt |
|
|
|
|
|
Optiflex-GIS-Armaturenträger 85059 |
Für die Montage der Optiflex-Dosen mit Abdichtungsverlängerung in das GIS®-Installationssystem. Werkstoff: Stahl |
|
|
|
— |
|
Optiflex-Montageschiene 85057 |
Für die Montage der Optiflex-Anschlusswinkel in das GIS®-Installationssystem. Werkstoff: Stahl verzinkt |
|
|
|
|
|
Optiflex-Montageschiene 85058 |
Für die Montage der Optiflex-Dosen und der Anschlusswinkel im Holzbau oder für die Aufputzmontage. Werkstoff: Stahl verzinkt |
|
|
|
|
|

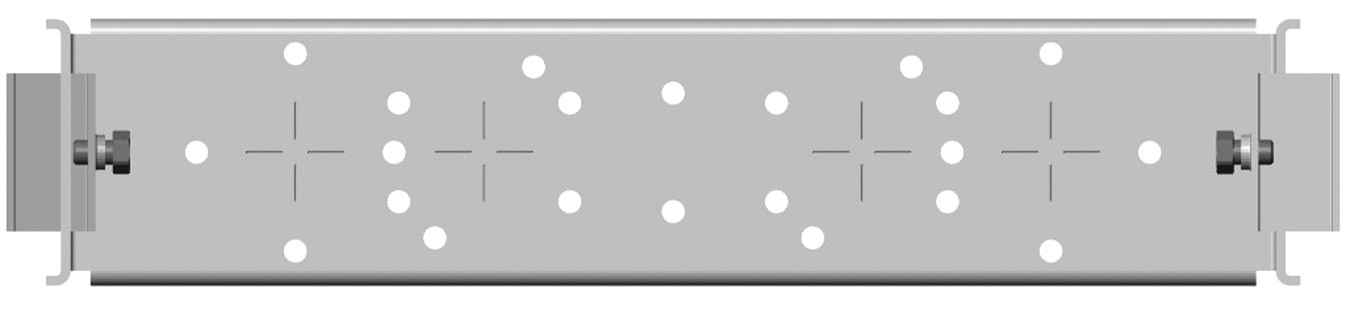

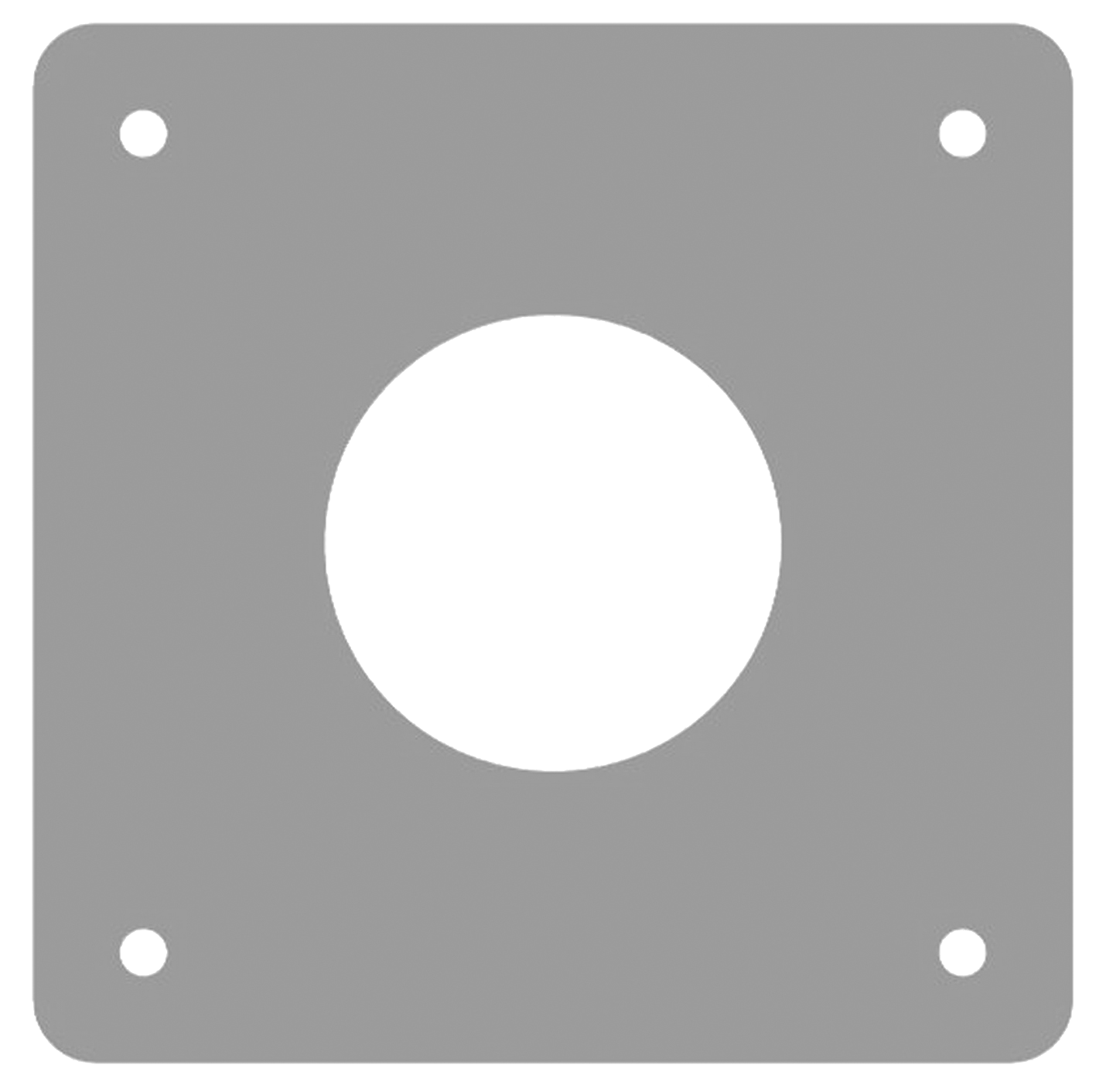

Optiflex-Halteplatte 85060 |
Für die Montage der Optiflex-Dosen im Trockenbau. Werkstoff: Stahl |
|
|
|
|
|

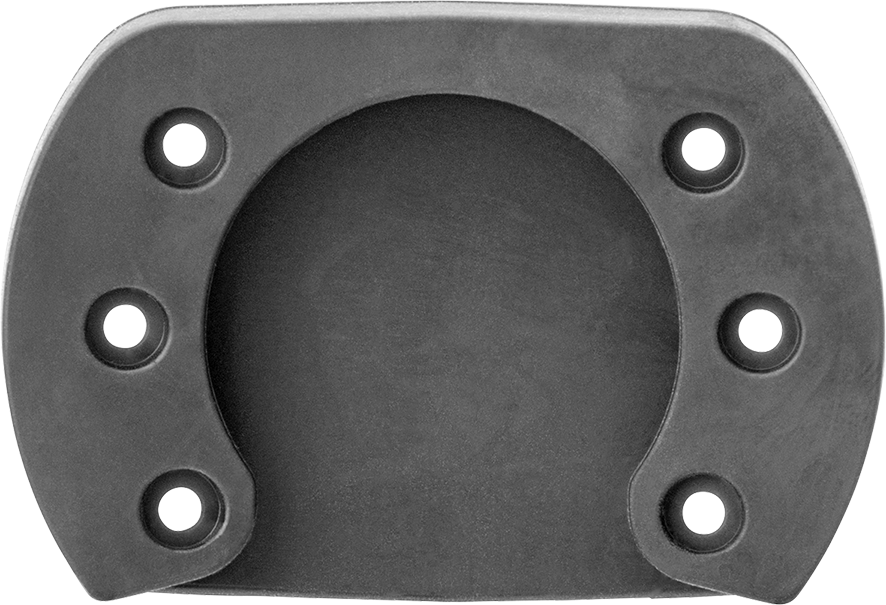

Optiflex-Befestigungs-Platte 85061 |
Zur Befestigung der Optiflex-Dosen zusammen mit der Halteplatte 85060 auf Gipsplatten. Werkstoff: Kunststoff |
|
|
|
|
|

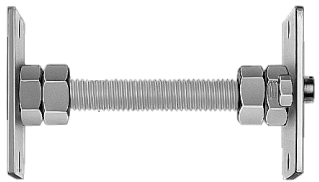

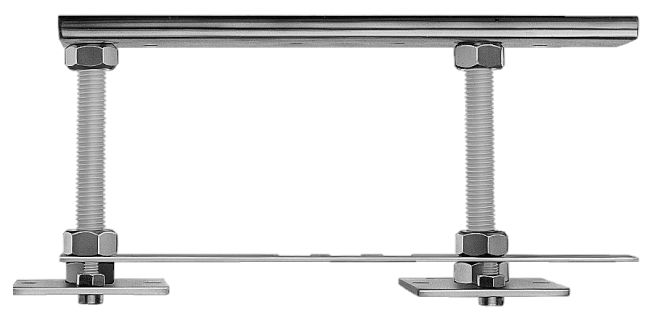

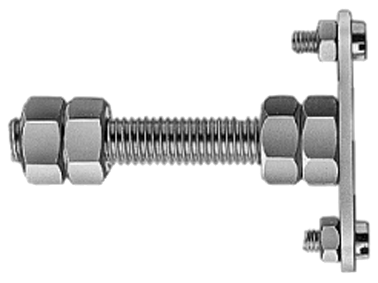

Optiflex-Doppel-Halterung 85072 |
Zur Überbrückung von Abständen bei der Montage der Optiflex-Dosen. Werkstoff: Stahl |
|
|
|
|
|
Optiflex-Einzel-Halterung 85073 |
Zur Überbrückung von Abständen bei der Montage der Optiflex-Dosen. Werkstoff: Stahl |
|
|
|
|
|
Optiflex-Einzel-Halterung 85074 |
Zur Überbrückung von Abständen bei der Montage der Optiflex-Dosen. Werkstoff: Stahl |
|
|
|
|
|

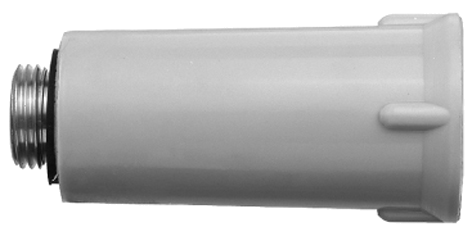

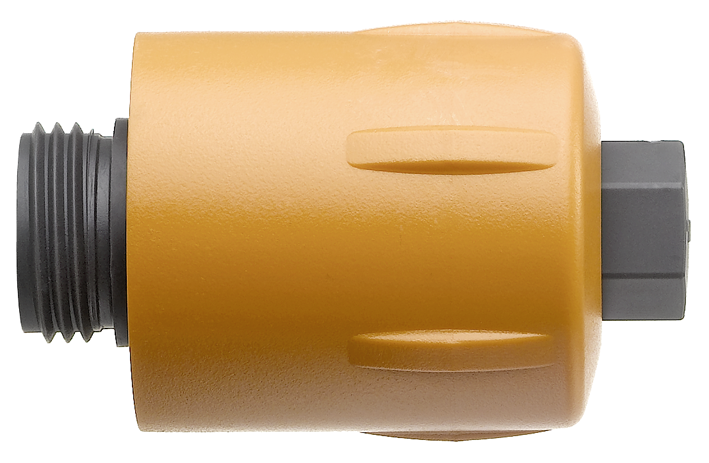

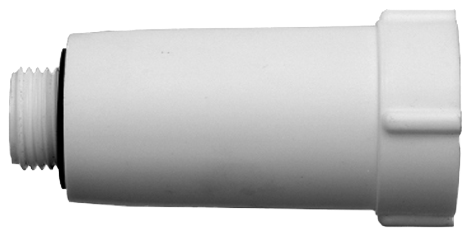

Bau- und Abpresszapfen 85090 |
Für die Montage der Optiflex-Dosen. Für Kaltwasser. Werkstoff: Kunststoff |
|
|
|
|
|
Bau- und Abpresszapfen 85091 |
Für die Montage der Optiflex-Dosen mit Abdichtungsverlängerung zusammen mit der Optiflex-T-Lehre 85095. Werkstoff: Kunststoff |
|
|
|
|
|
|
Mit Dichtung, für Kaltwasser. Werkstoff: Kunststoff |
|
|
|
|
|

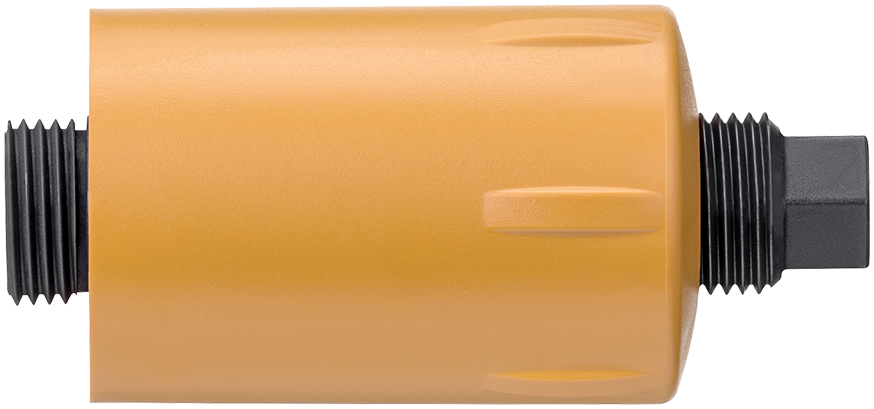

Bau- und Abpresszapfen 91069 |
Mit Messing-Gewindeeinsatz und Dichtung, für Wasser bis 90 °C. Werkstoff: Kunststoff/Messing |
|
|
|
|
|

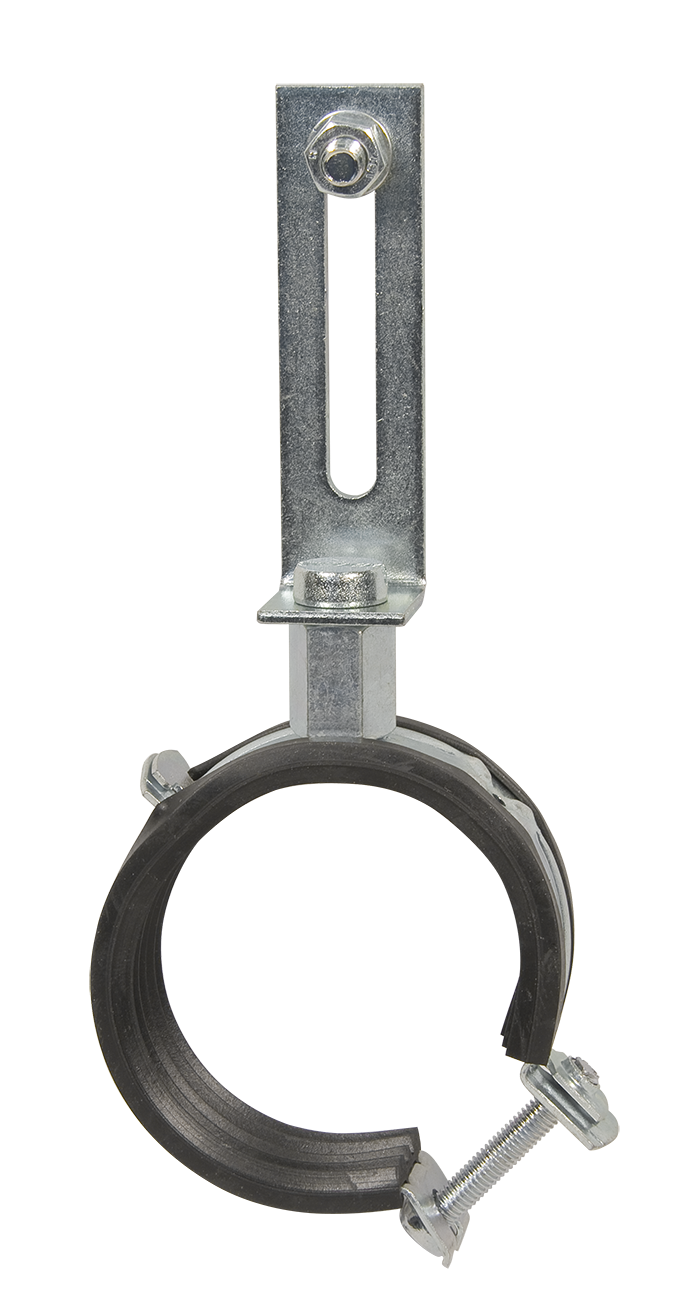

Ablauf-Halterung 85068 |
Passend zu den Montageschienen 85055, 85056, 85057, 85058. Werkstoff: Stahl, Kunststoff |
|
|
|
|
|
Schalldämmelement 81060 |
Passend zu allen Anschlusswinkeln mit Wandflansch. Werkstoff: Elastomer |
|
|
|
|

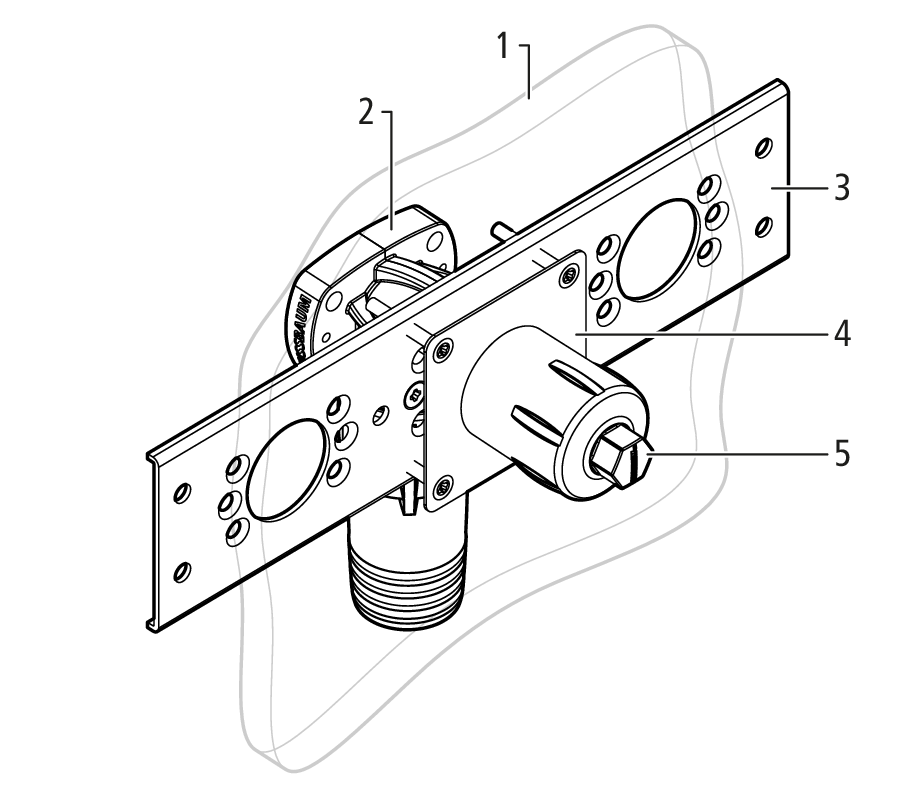

4.3 Montagebeispiele zur Optiflex-Dose
4.3.1 Wandbündige Montage im Massivbau

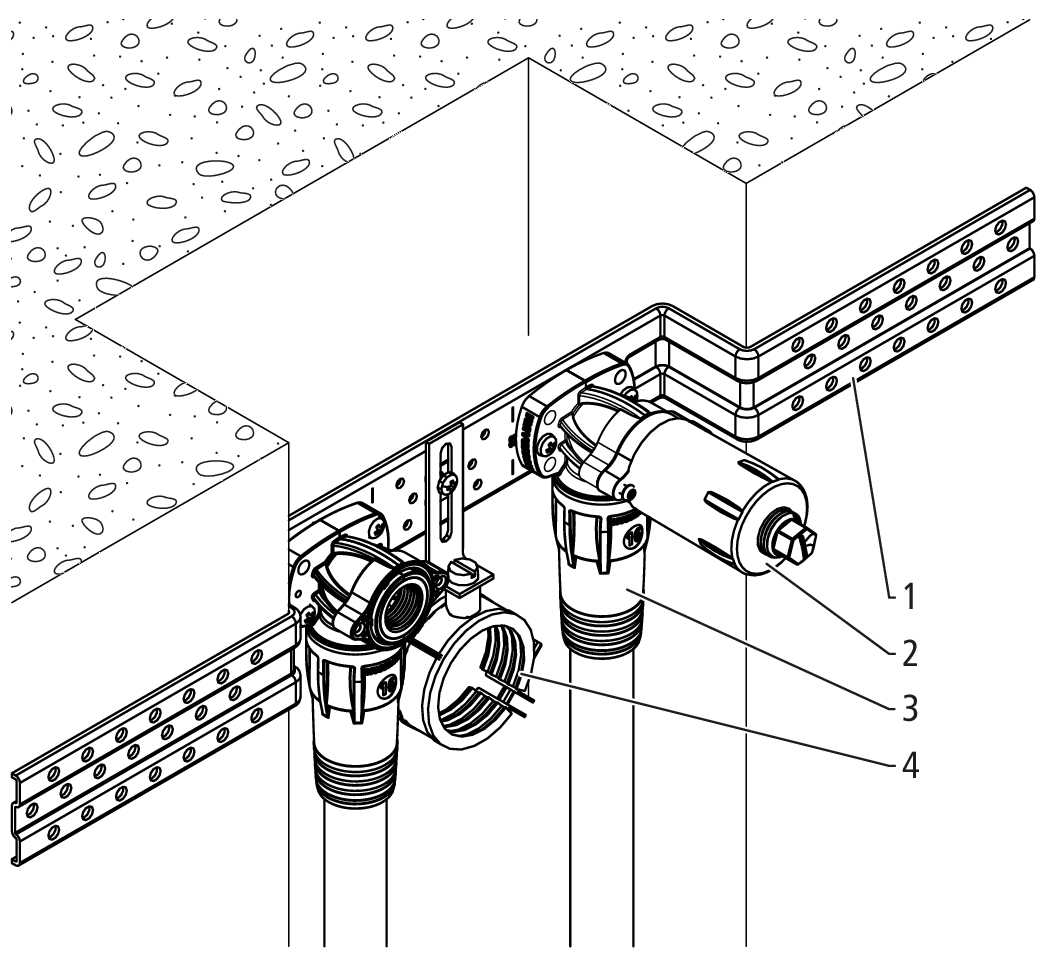

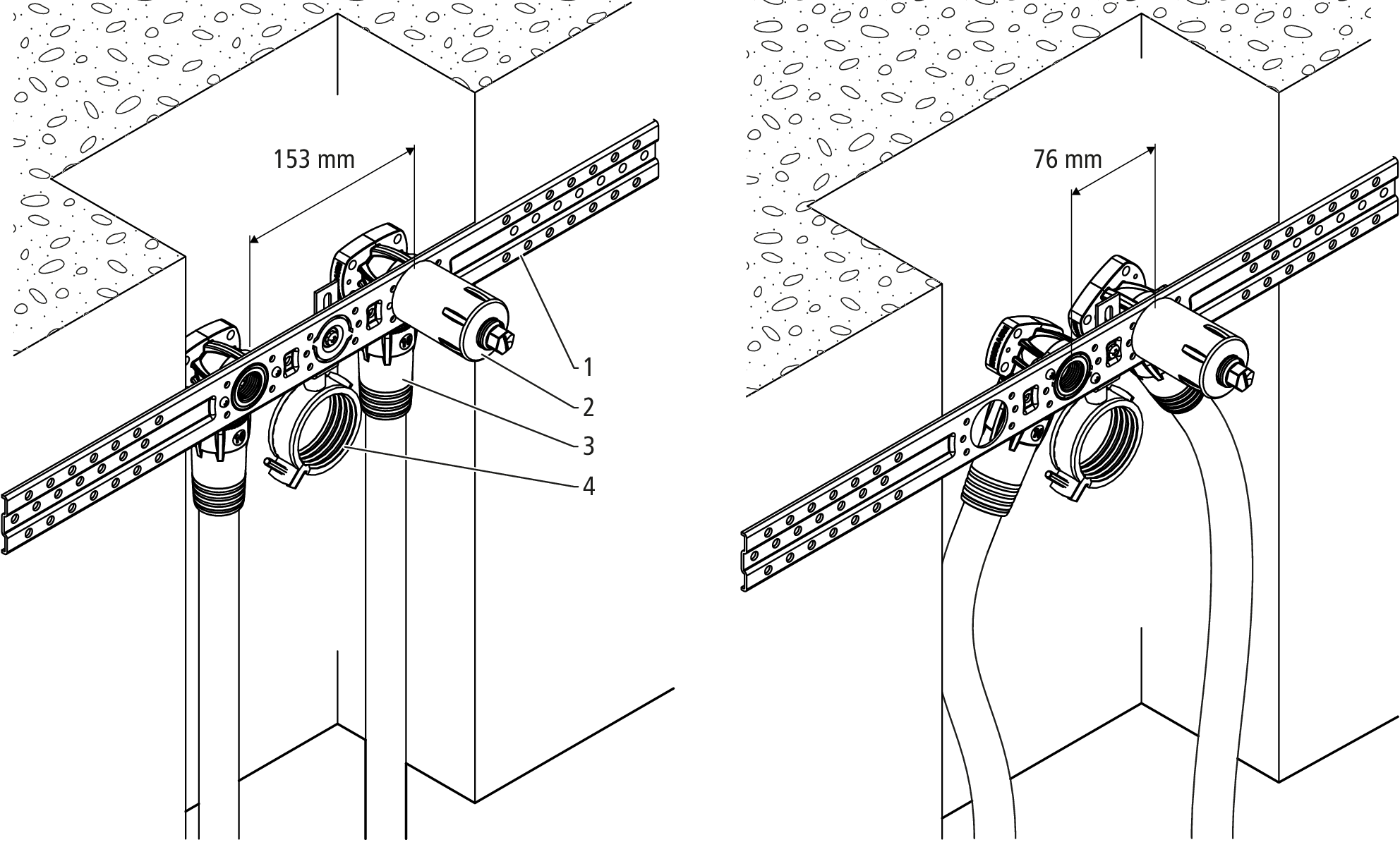

4.3.2 Montage in der Wandaussparung
4.3.3 Montage auf der Gipswand

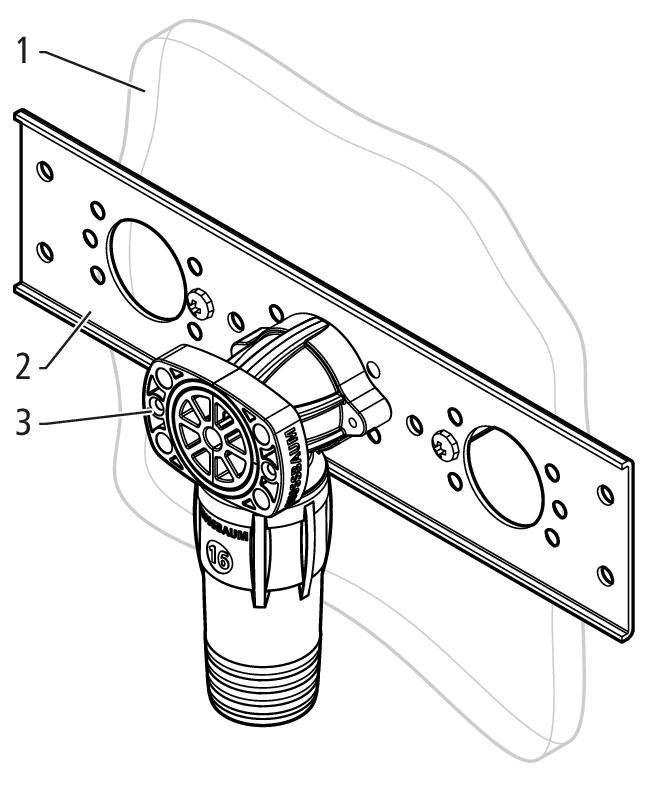

4.3.4 Montage auf der Holzwand
|
1 |
Holzwand |
|
2 |
Optiflex-Halteplatte 85060 |
|
3 |
Optiflex-Dose |

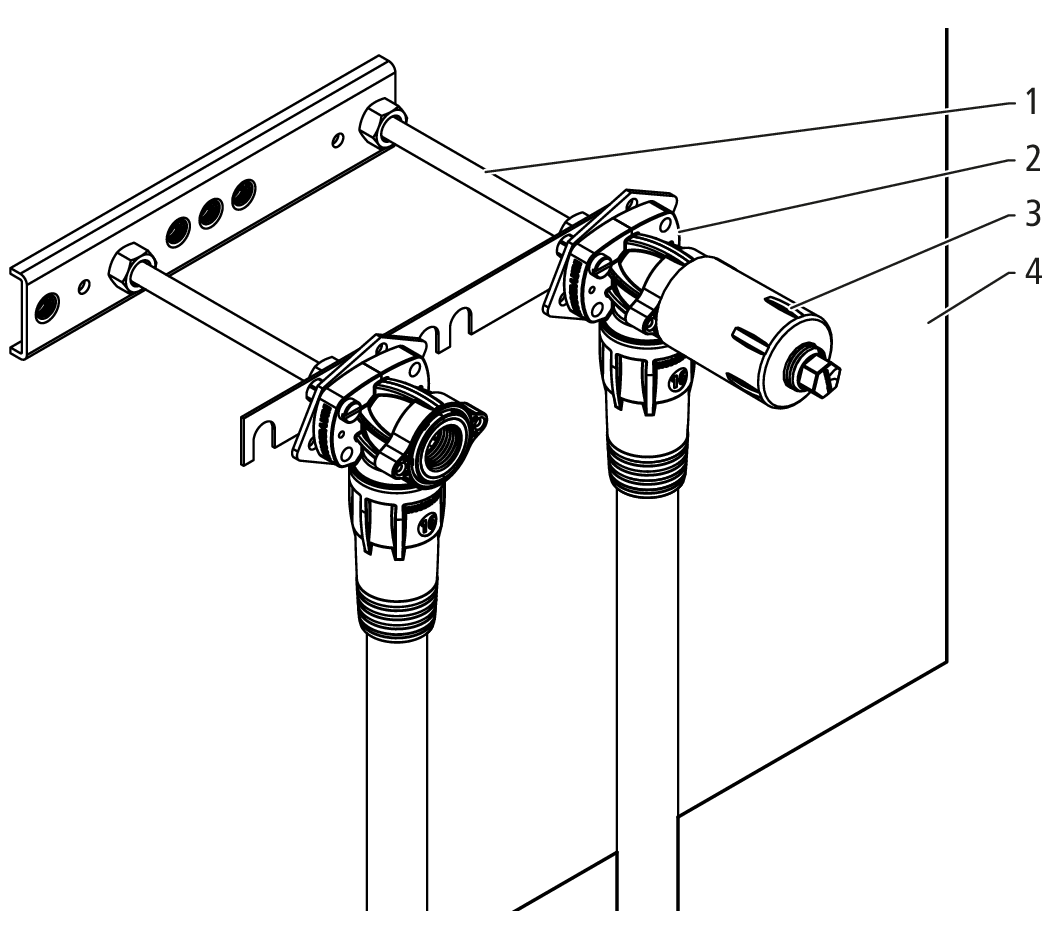

4.3.5 Vorwandmontage
|
1 |
Optiflex-Doppel-Halterung 85072 |
|
2 |
Optiflex-Dose |
|
3 |
Bau- und Abpresszapfen |
|
4 |
Mauerwerk |
4.3.6 Optiflex-Anschluss-Sets
Für die rationelle Montage der Optiflex-Dosen stehen die folgenden Optiflex-Anschluss-Sets zur Verfügung:

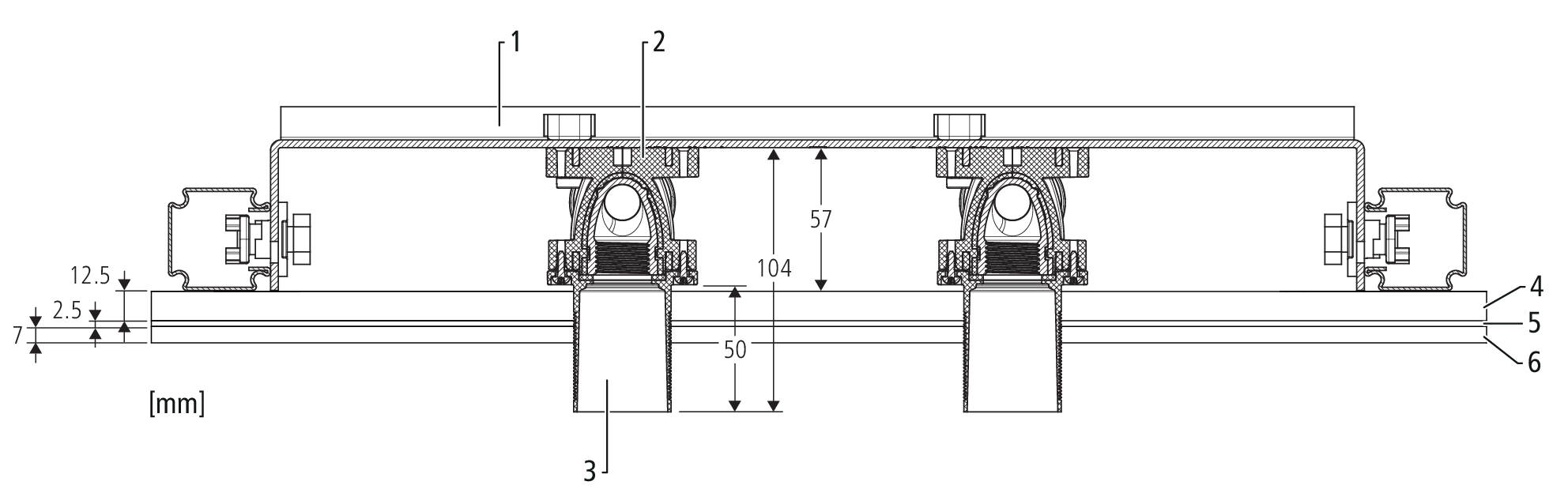

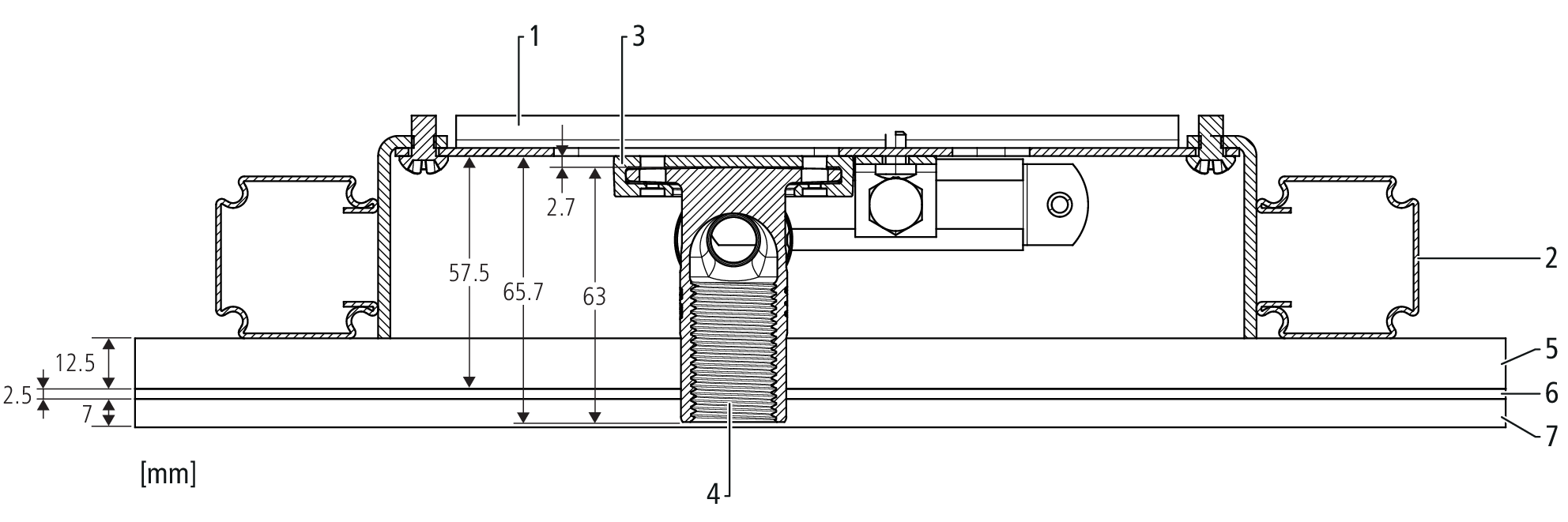

4.4 Montagebeispiele von Anschlusswinkeln in Vorwandsystemen

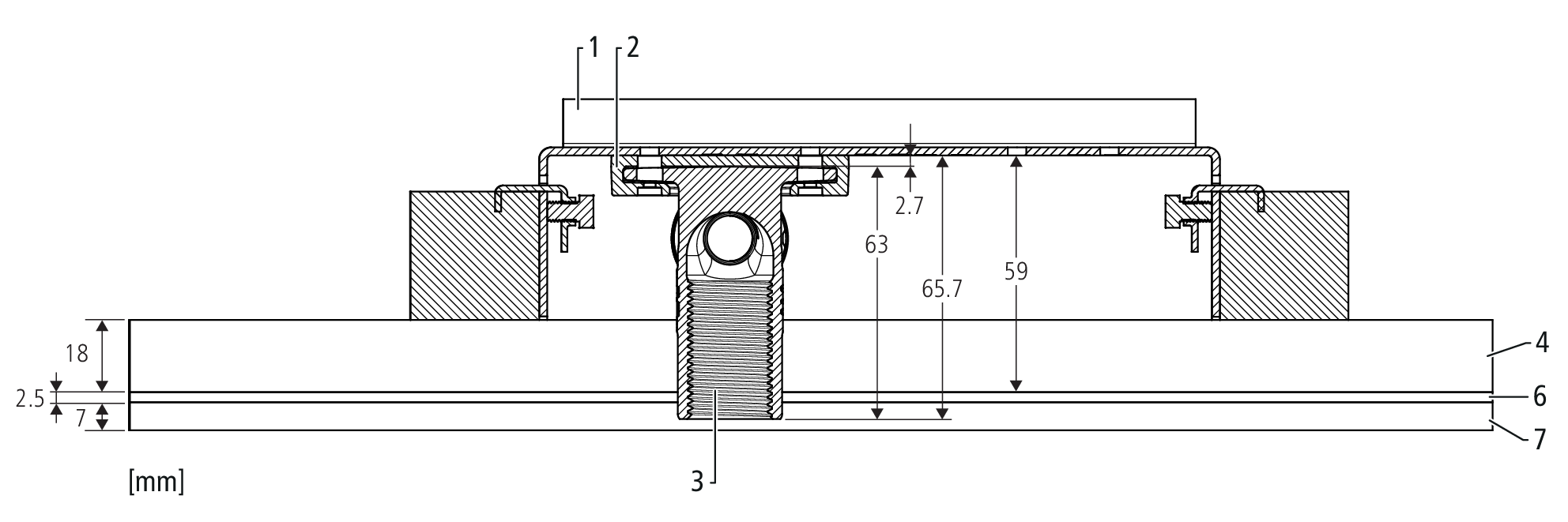

4.4.1 Optivis-Tec-Armaturenträger-Modul 1-fach beplankt
4.4.2 Optivis-Tec-Armaturenträger-Modul 2-fach beplankt
4.4.3 Optivis-Tec-Waschtisch-Modul 1-fach beplankt
4.4.4 Optivis-Tec-Waschtisch-Modul 2-fach beplankt

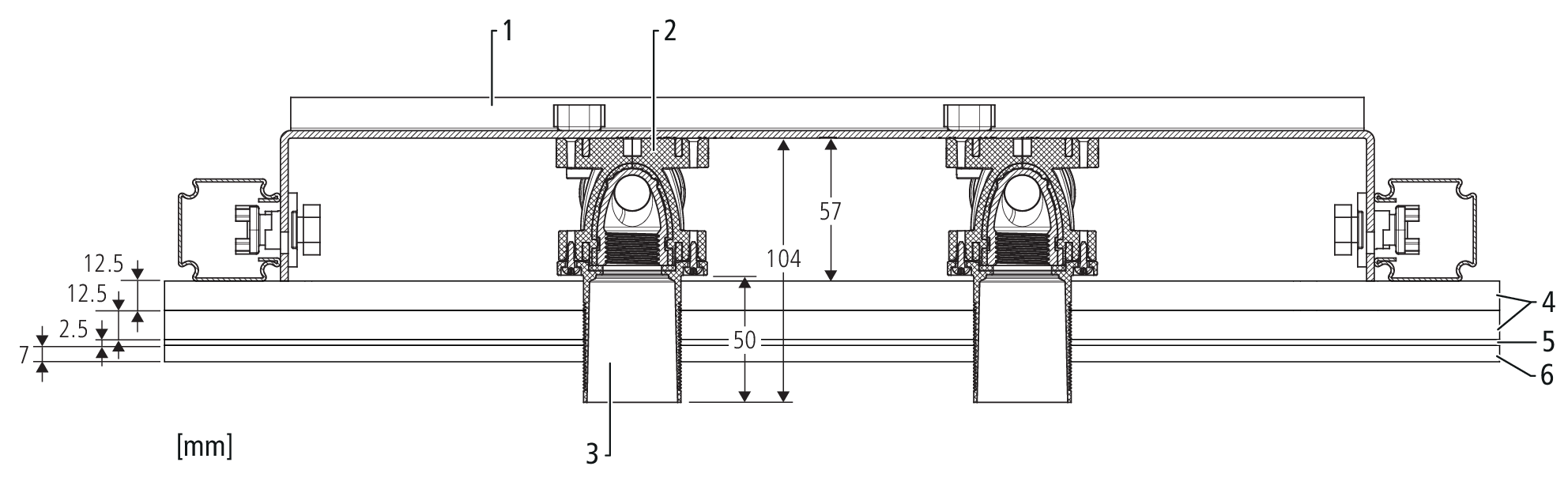

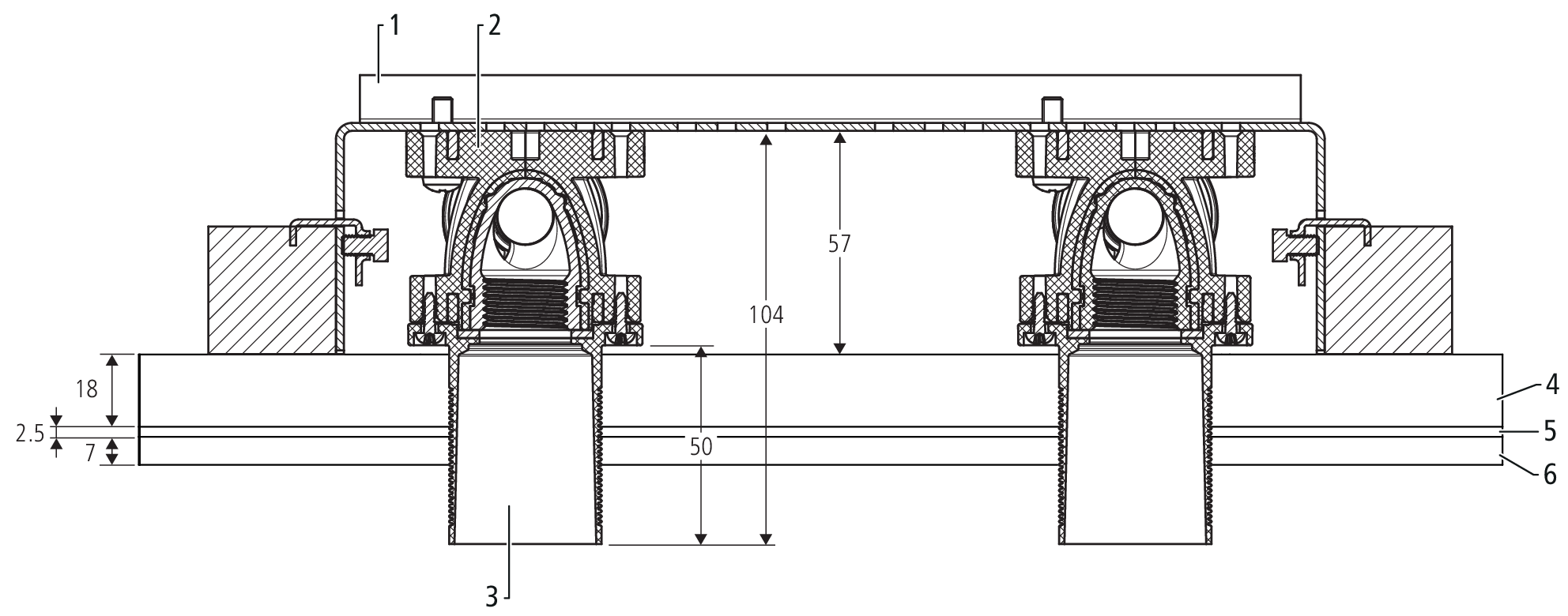

4.4.5 Optiflex-Profix-GIS-Modul 1-fach beplankt 18 mm
4.4.6 Optiflex-GIS-Modul 1-fach beplankt 18Â mm 85121/84221
4.4.7 Optiflex-Optivis-Modul 1-fach beplankt 84214/85214
4.5 Montage
4.5.1 Optiflex-Dose montieren
Die Anleitungen sind auf www.nussbaum.ch verfügbar:
-
👉 Montageanleitung 299.0.753, Optiflex-T-Lehre
-
👉 Montageanleitung 299.0.738, Abdichtungsverlängerung zu Optiflex-Dosen
-
👉 Montageanleitung 299.0.321, Adapter zu Optiflex-Dosen
-
👉 Montageanleitung 299.0.384, Optiflex-Befestigungs-Platte
