Tematiche - Distribuzione sui piani

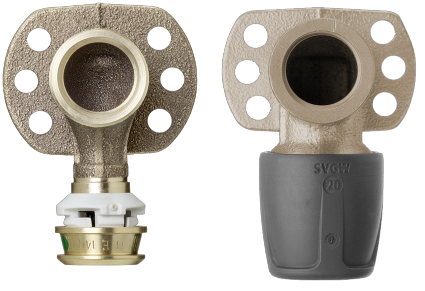

4.1 Scatole e gomiti Optiflex
Le scatole e i gomiti Optiflex sono utilizzati per realizzare allacciamenti della rubinetteria nella costruzione massiccia e nel cartongesso. I fitting realizzati come curve a 90° sono dotati di una filettatura interna Rp per collegare una rubinetteria, del collegamento a innesto Optiflex-Profix o del collegamento Optiflex-Flowpress per il raccordo a un tubo Optiflex.
Caratteristiche:
-
Per dimensioni dei tubi Optiflex 16 e 20Â mm
-
Raccordo semplice o doppio
-
Iisolamento acustico integrato (solo scatola Optiflex)
-
Elemento insonorizzante (opzionale, solo gomito)
-
Possibilità di fissaggio con viti
-
Set di collegamento (scatole o gomiti Optiflex premontati sulle dime di montaggio)
-
Accessori di montaggio idonei (ad esempio dime di montaggio, tappi di prova)

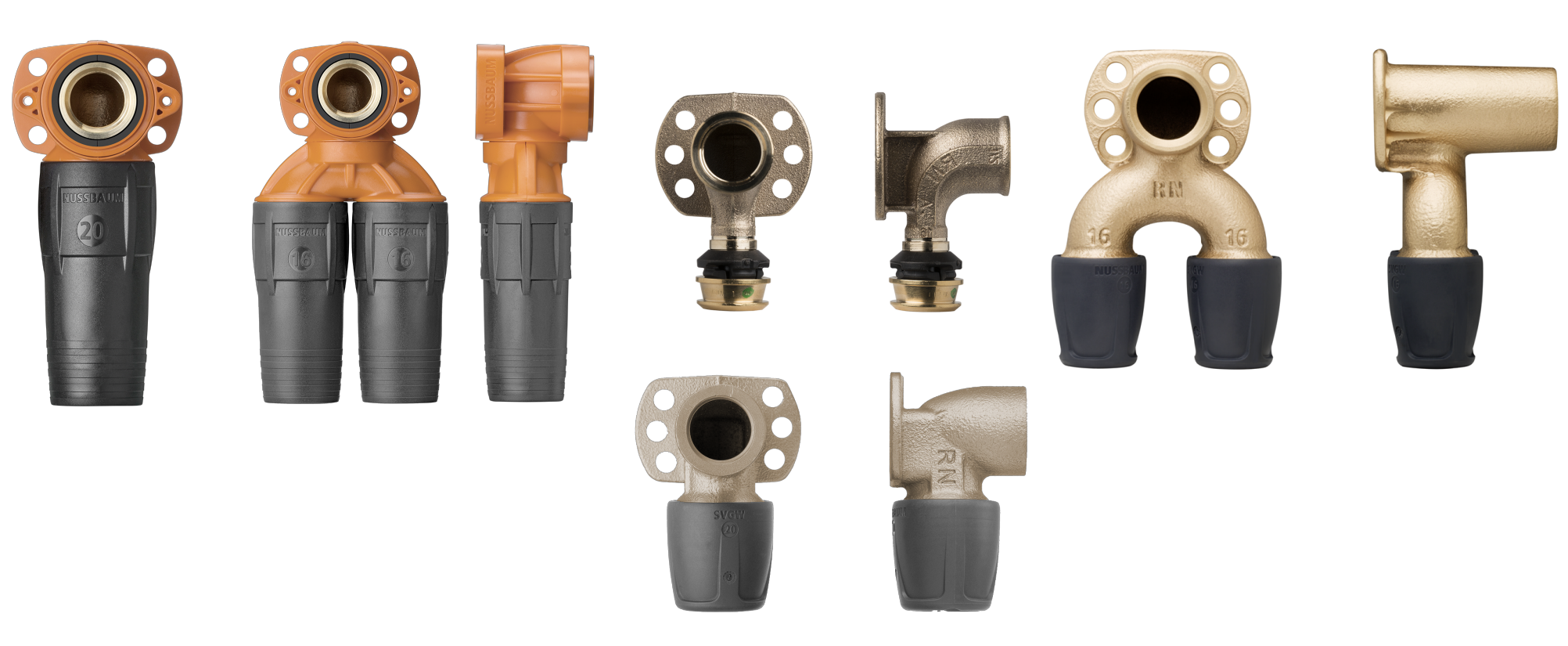

Alcuni dei prodotti dell’assortimento:

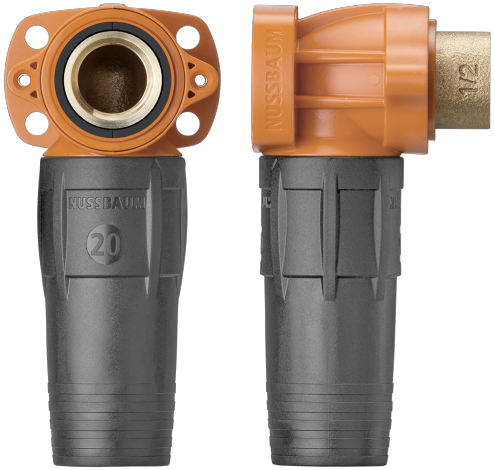

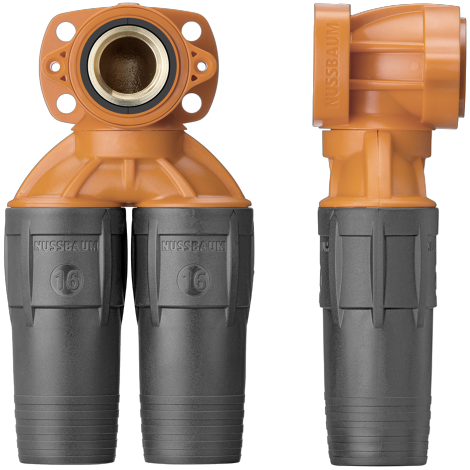

4.1.1 Struttura della scatola Optiflex-Profix
La scatola Optiflex-Profix è strutturata come segue:
|
1 |
Corpo |
Materiale sintetico (resistente agli urti) |
|
2 |
Foro di fissaggio Ø 6.5 mm (4×) |
|
|
3 |
Foro di fissaggio Ø 3.5 mm (2×) |
|
|
4 |
Base flessibile della scatola, amovibile |
Materiale sintetico |
|
5 |
Curva a 90° con filettatura interna Rp e collegamento Optiflex-Profix |
Bronzo CC246E |
|
6 |
Isolamento acustico |
Materiale sintetico |
4.1.2 Struttura della scatola Optiflex-Flowpress
La scatola Optiflex-Flowpress è strutturata come segue:
|
1 |
Corpo |
Materiale sintetico (resistente agli urti) |
|
2 |
Foro di fissaggio Ø 6.5 mm (4×) |
|
|
3 |
Foro di fissaggio Ø 3.5 mm (2×) |
|
|
4 |
Base flessibile della scatola, amovibile |
Materiale sintetico |
|
5 |
Curva a 90° con filettatura interna Rp e collegamento Optiflex-Flowpress |
Bronzo CC246E |
|
6 |
Isolamento acustico |
Materiale sintetico |
4.2 Accessori di montaggio per scatole e gomiti Optiflex
Per il montaggio delle scatole e dei gomiti Optiflex sono disponibili i seguenti accessori.
|
Componente |
Impiego |
Scatola Optiflex |
Scatola Optiflex lunga |
Scatola Optiflex con prolunga guarnizione |
Gomito |
|---|---|---|---|---|---|
|
Optiflex-Aiuto di montaggio 87061 |
Per fissare la scatola Optiflex lunga alla cassaforma. Il perno di fissaggio è riutilizzabile. Materiale: materiale sintetico |
|
|
|
|
|
Optiflex-Dima di montaggio 85055 |
Per montare le scatole Optiflex e i gomiti nell’apertura nella parete (delle strutture in legno). Con montaggio in senso inverso utilizzabile per il montaggio sopra muro. Materiale: acciaio zincato |
|
|
|
|
|
WK-Dima di montaggio 85096 |
Per montare le scatole Optiflex a filo parete nella costruzione massiccia. Materiale: acciaio |
|
|
|
|
|
WK-Dima di montaggio a Ti 85097 |
Per montare le scatole Optiflex nella costruzione massiccia. Compatibile con le scatole del produttore Georg Fischer JRG. Materiale: acciaio |
|
|
|
|
|
WK-Dima di montaggio a Ti per scarico 85092 |
Per montare i tubi di scarico dei lavabi. Compatibile con il tappo di fissaggio per scarico WK 85093. Materiale: acciaio |
— |
— |
— |
— |
|
WK-Tappo di fissaggio per scarico 85093 |
Per montare i tubi di scarico dei lavabi. Compatibile con la dima di montaggio a Ti per scarico WK 85092. Materiale: ottone |
— |
— |
— |
— |
|
WK-Tappo di prova 85098 |
Per montare le scatole Optiflex nella costruzione massiccia. Con funzione di sfiato. Materiale: acciaio |
|
— |
— |
— |
|
WK-Bussola di protezione e di fissaggio 85099 |
Per montare le scatole Optiflex nella costruzione massiccia. Compatibile con il tappo di prova WK 85098. Materiale: acciaio |
|
— |
— |
— |
|
Optiflex-Dima di montaggio a Ti 85095 |
Per montare le scatole Optiflex nella costruzione massiccia. Con inserti ad anello amovibili, per il fissaggio di scatole Optiflex senza prolunga guarnizione. Riutilizzabile. Materiale: acciaio |
|
|
|
|
|
Inserto ad anello 85094 |
Per fissare le scatole Optiflex senza prolunga guarnizione alla dima di montaggio a Ti Optiflex 85095. Materiale: materiale sintetico |
|
|
|
|
|
Prolunga guarnizione 85107 |
Per impermeabilizzare le scatole Optiflex nella costruzione massiccia. Con scanalature per agevolare il taglio alla lunghezza idonea, a filo della superficie della parete. Da utilizzare in combinazione con il disco di tenuta autoadesivo 85124. Materiale: materiale sintetico |
|
|
|
— |
|
Disco di tenuta 85124 |
Per impermeabilizzare i gomiti nel cartongesso e la prolunga guarnizione 85107. Autoadesivo. Materiale: materiale sintetico |
— |
|
|
|
|
Adattatore 85108 |
Distanziale per il montaggio della prolunga guarnizione nella costruzione massiccia e nel cartongesso. Materiale: materiale sintetico |
|
|
|
|
|
Optiflex-Dima di montaggio 85056 |
Per montare le scatole Optiflex a filo parete nella costruzione massiccia. Riutilizzabile. Materiale: acciaio zincato |
|
|
|
|
|
Optivis-Tec-Porta-rubinetto 71174 |
Per montare le scatole Optiflex con prolunga guarnizione nel sistema premurale Optivis-Tec. Materiale: acciaio zincato |
|
|
|
— |
|
Optiflex-Duofix-Porta-rubinetto 85054 |
Per montare le scatole Optiflex con prolunga guarnizione nel sistema premurale Duofix®. Materiale: acciaio zincato |
|
|
|
|
|
Optiflex-GIS-Porta-rubinetto 85059 |
Per montare le scatole Optiflex con prolunga guarnizione nel sistema d’installazione GIS®. Materiale: acciaio |
|
|
|
— |
|

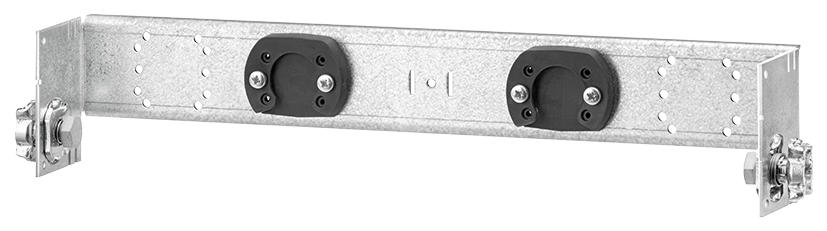

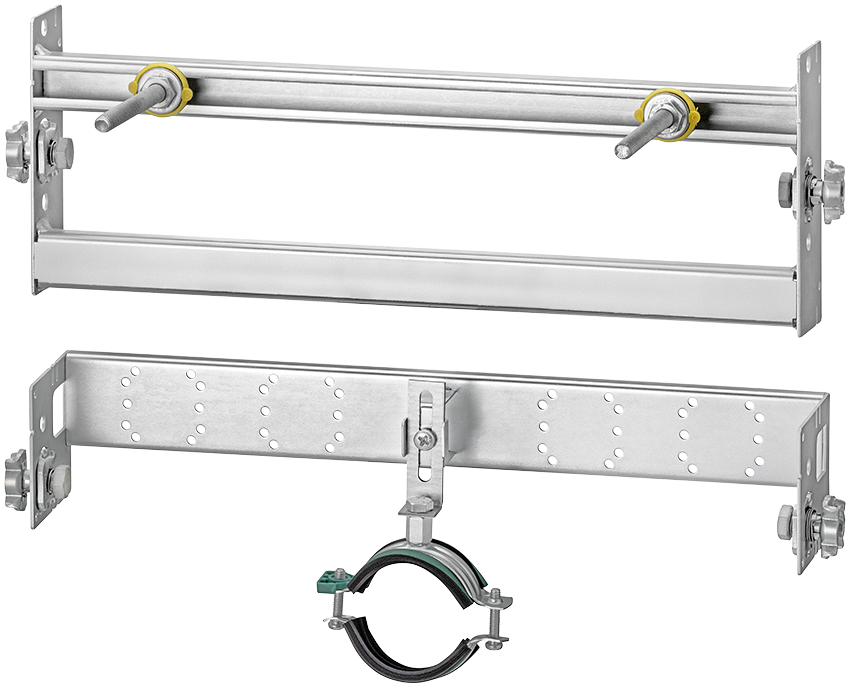

Optiflex-Dima di montaggio 85057 |
Per montare i gomiti Optiflex nel sistema d’installazione GIS®. Materiale: acciaio zincato |
|
|
|
|
|
Optiflex-Dima di montaggio 85058 |
Per montare le scatole Optiflex e i gomiti nella costruzione in legno o per il montaggio sopra muro. Materiale: acciaio zincato |
|
|
|
|
|
Optiflex-Piastra di supporto 85060 |
Per montare le scatole Optiflex nel cartongesso. Materiale: acciaio |
|
|
|
|
|
Optiflex-Piastra di fissaggio 85061 |
Per fissare le scatole Optiflex e la dima di montaggio 85060 ai pannelli in gesso. Materiale: materiale sintetico |
|
|
|
|
|
Optiflex-Supporto doppio 85072 |
Per colmare le distanze nel montaggio delle scatole Optiflex. Materiale: acciaio |
|
|
|
|
|

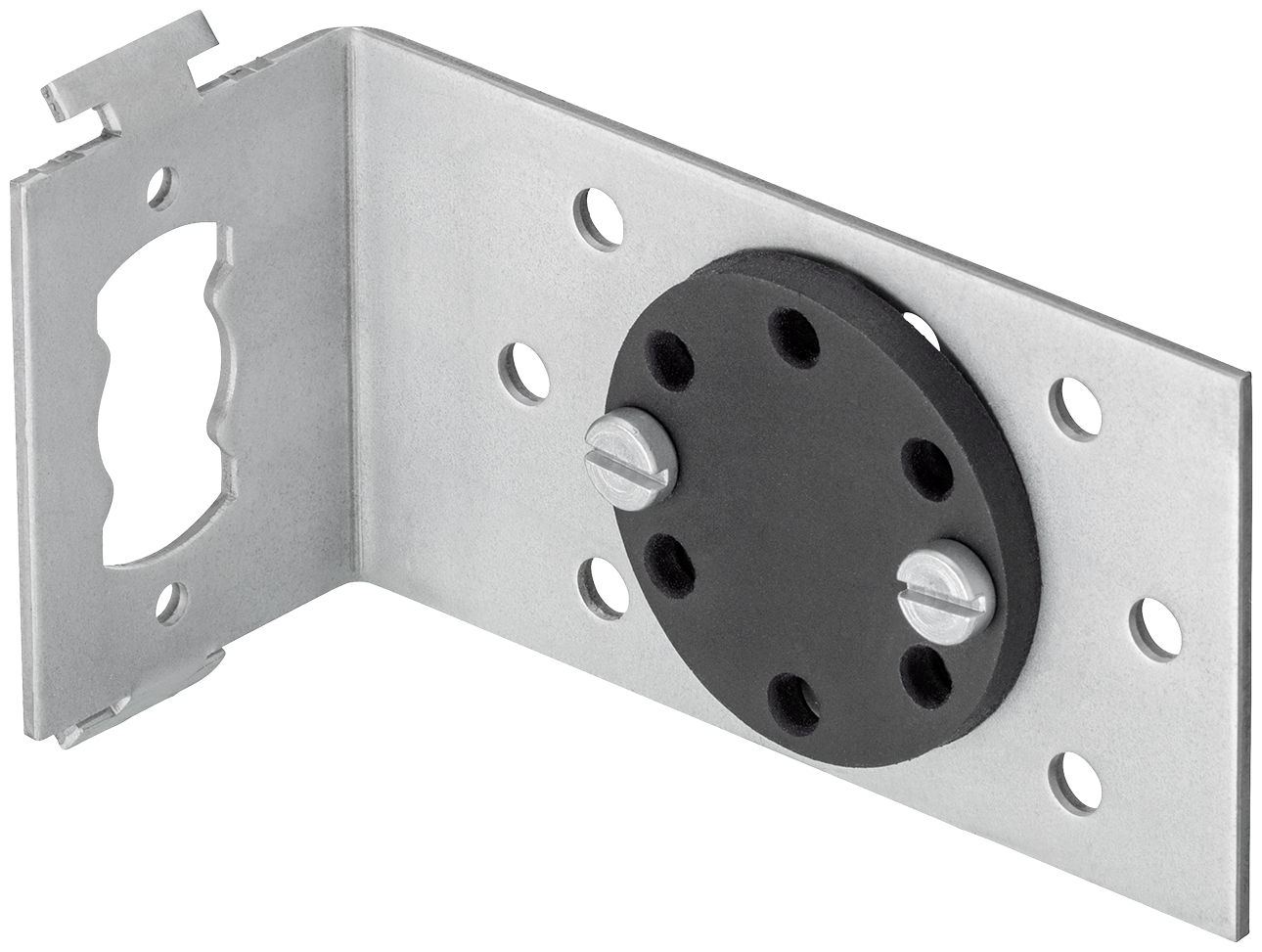

Optiflex-Supporto singolo 85073 |
Per colmare le distanze nel montaggio delle scatole Optiflex. Materiale: acciaio |
|
|
|
|
|
Optiflex-Supporto singolo 85074 |
Per colmare le distanze nel montaggio delle scatole Optiflex. Materiale: acciaio |
|
|
|
|
|

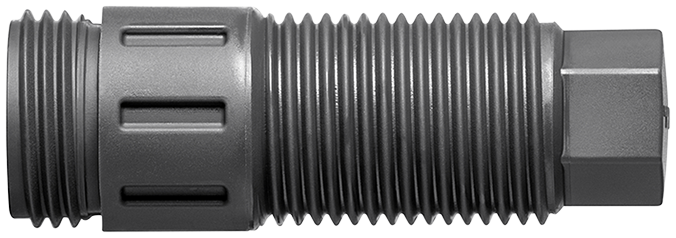

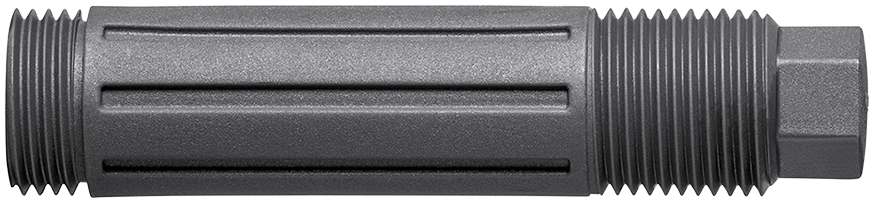

Tappo di prova 85090 |
Per montare le scatole Optiflex. Per acqua fredda. Materiale: materiale sintetico |
|
|
|
|
|
Tappo di prova 85091 |
Per montare le scatole Optiflex con prolunga guarnizione insieme alla dima di montaggio a Ti Optiflex 85095. Materiale: materiale sintetico |
|
|
|
|
|
|
Con guarnizione, per acqua fredda. Materiale: materiale sintetico |
|
|
|
|
|
Tappo di prova 91069 |
Con filetto in ottone e guarnizione, per acqua fino a 90 °C. Materiale: materiale sintetico / ottone |
|
|
|
|
|

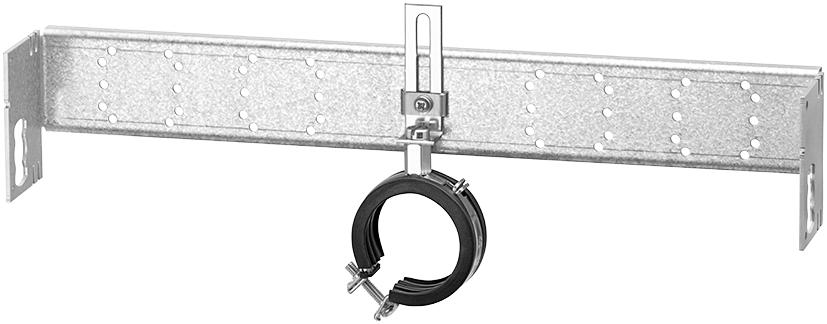

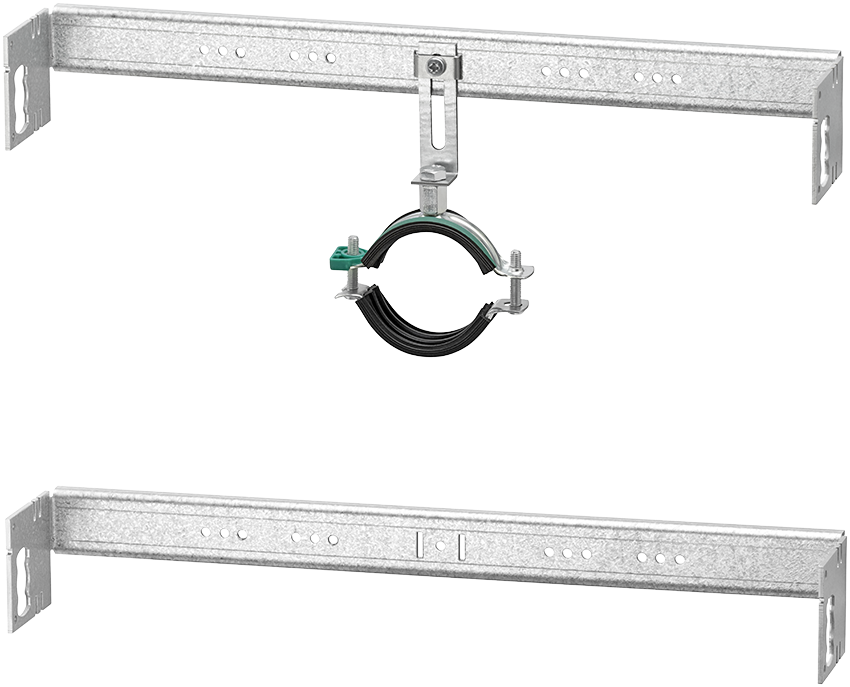

Supporto scarico 85068 |
Compatibile con dime di montaggio 85055, 85056, 85057, 85058. Materiale: acciaio, materiale sintetico |
|
|
|
|
|
Elemento insonorizzante 81060 |
Compatibile con tutti i gomiti con flangia murale. Materiale: elastomero |
|
|
|
|
4.3 Esempi di montaggio per scatola Optiflex
4.3.1 Montaggio a filo parete nella costruzione massiccia
4.3.2 Montaggio nell’apertura della parete
4.3.3 Montaggio sulla parete in gesso
4.3.4 Montaggio sulla parete in legno
|
1 |
Parete in legno |
|
2 |
Optiflex-Piastra di supporto 85060 |
|
3 |
Scatola Optiflex |
4.3.5 Montaggio nella preparete
|
1 |
Optiflex-Supporto doppio 85072 |
|
2 |
Scatola Optiflex |
|
3 |
Tappi di prova |
|
4 |
Muratura |

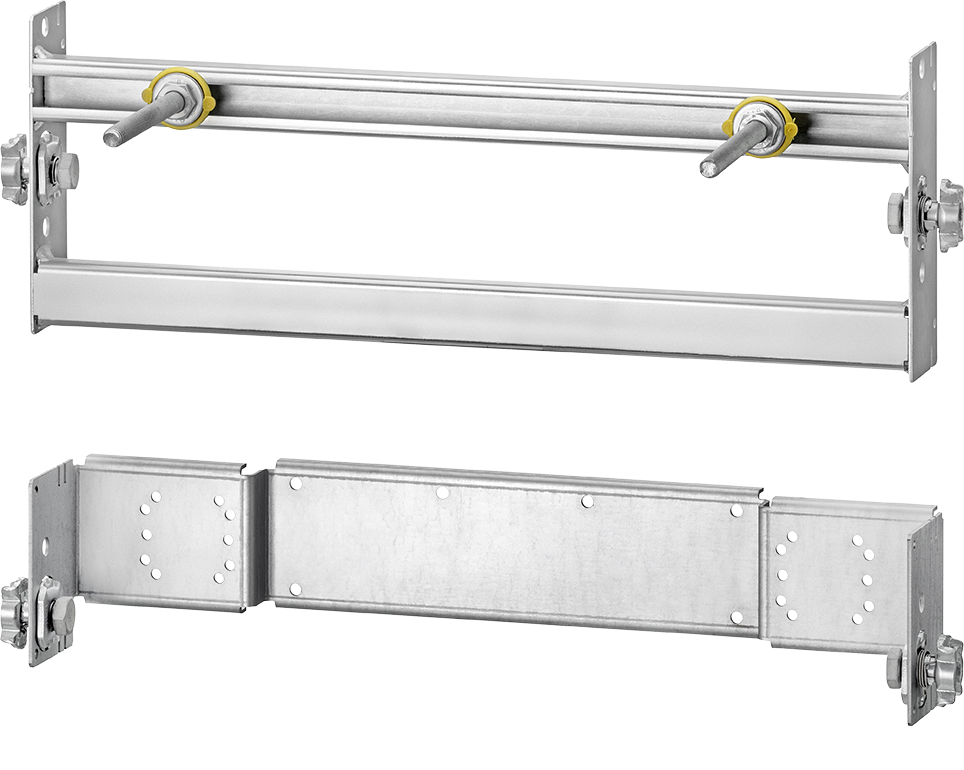

4.3.6 Set di collegamento Optiflex
Per il montaggio efficiente delle scatole Optiflex sono disponibili i seguenti set di collegamento Optiflex:

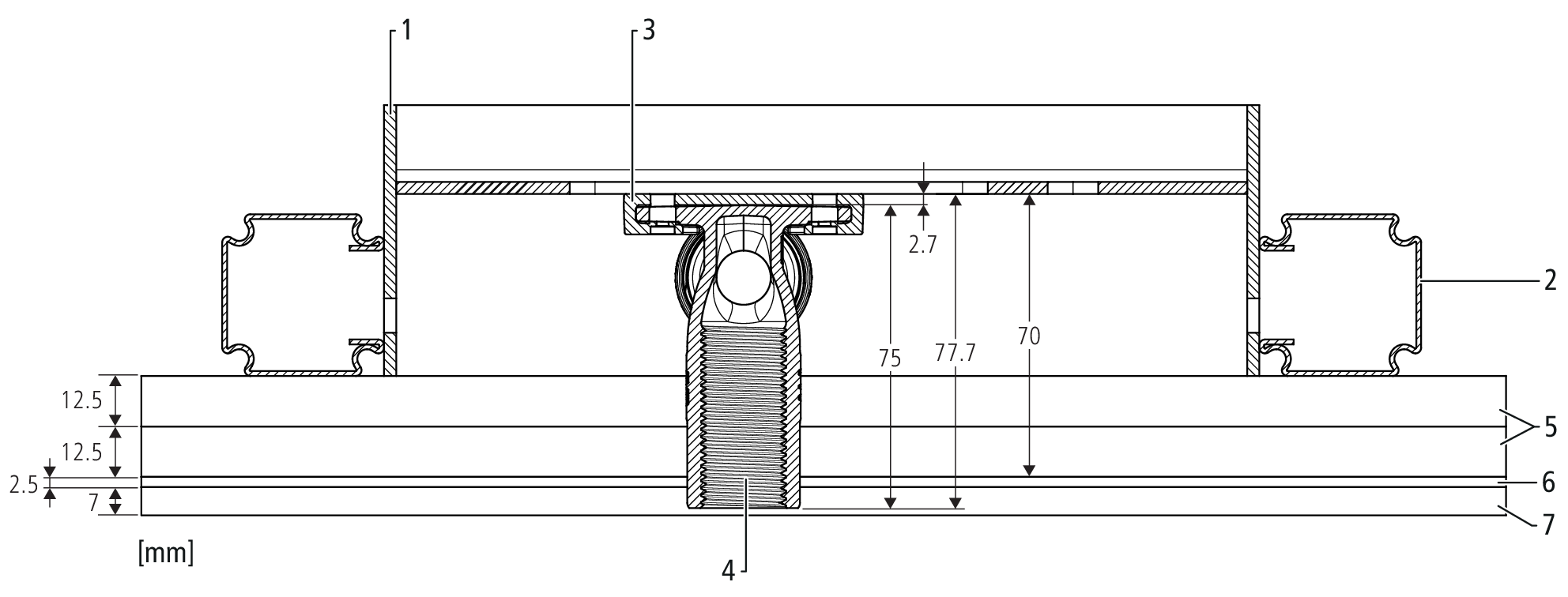

4.4 Esempi di montaggio dei gomiti nei sistemi premurali
4.4.1 Modulo porta-rubinetto Optivis-Tec con rivestimento su un lato
4.4.2 Modulo porta-rubinetto Optivis-Tec con rivestimento su due lati
4.4.3 Modulo per lavabo Optivis-Tec con rivestimento su un lato
4.4.4 Modulo per lavabo Optivis-Tec con rivestimento su due lati

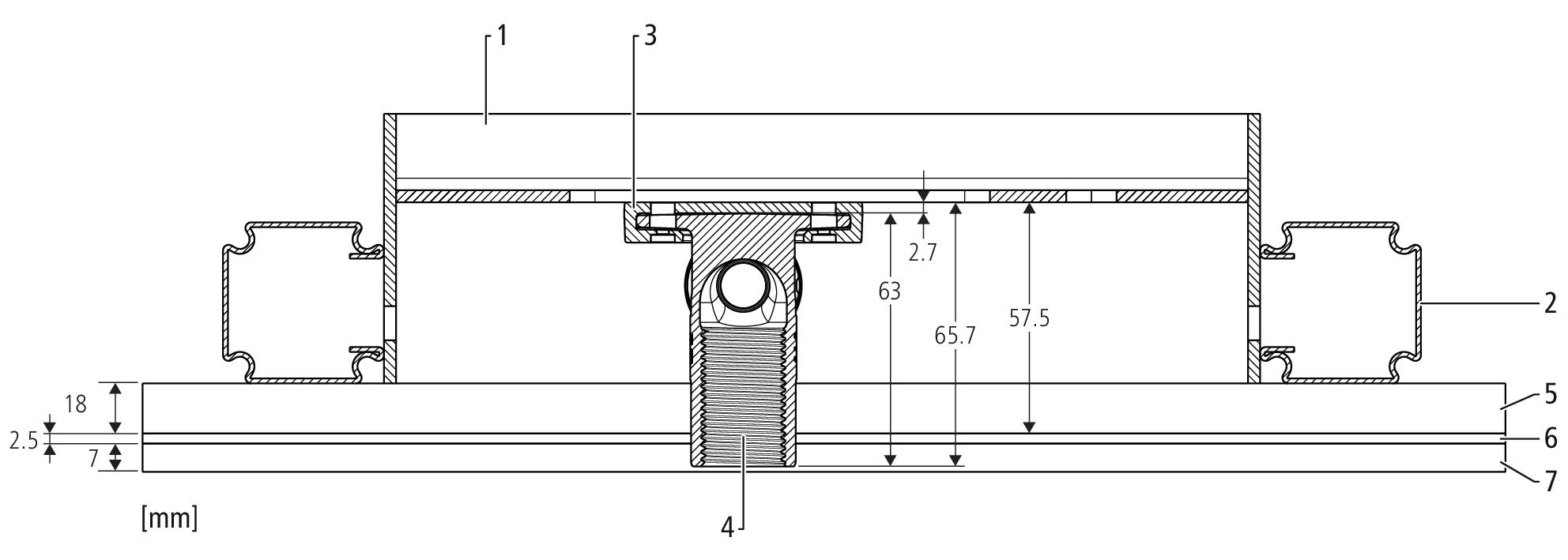

4.4.5 Modulo Optiflex-Profix GIS con rivestimento su un lato 18Â mm
4.4.6 Modulo Optiflex GIS con rivestimento su un lato 18Â mm 85121/84221
4.4.7 Modulo Optiflex-Optivis con rivestimento su un lato 84214/85214
4.5 Montaggio
4.5.1 Montaggio della scatola Optiflex
Le istruzioni sono disponibili sul sito www.nussbaum.ch:
-
👉 Istruzioni di montaggio 299.0.753, dima di montaggio a Ti Optiflex
-
👉 Istruzioni di montaggio 299.0.738, prolunga guarnizione per scatole Optiflex
-
👉 Istruzioni di montaggio 299.0.321, adattatore per scatole Optiflex
-
👉 Istruzioni di montaggio 299.0.384, piastra di fissaggio Optiflex
