Scheda tecnica - Redfil – Riduttore di pressione con filtro fine
299.1.089 / V2

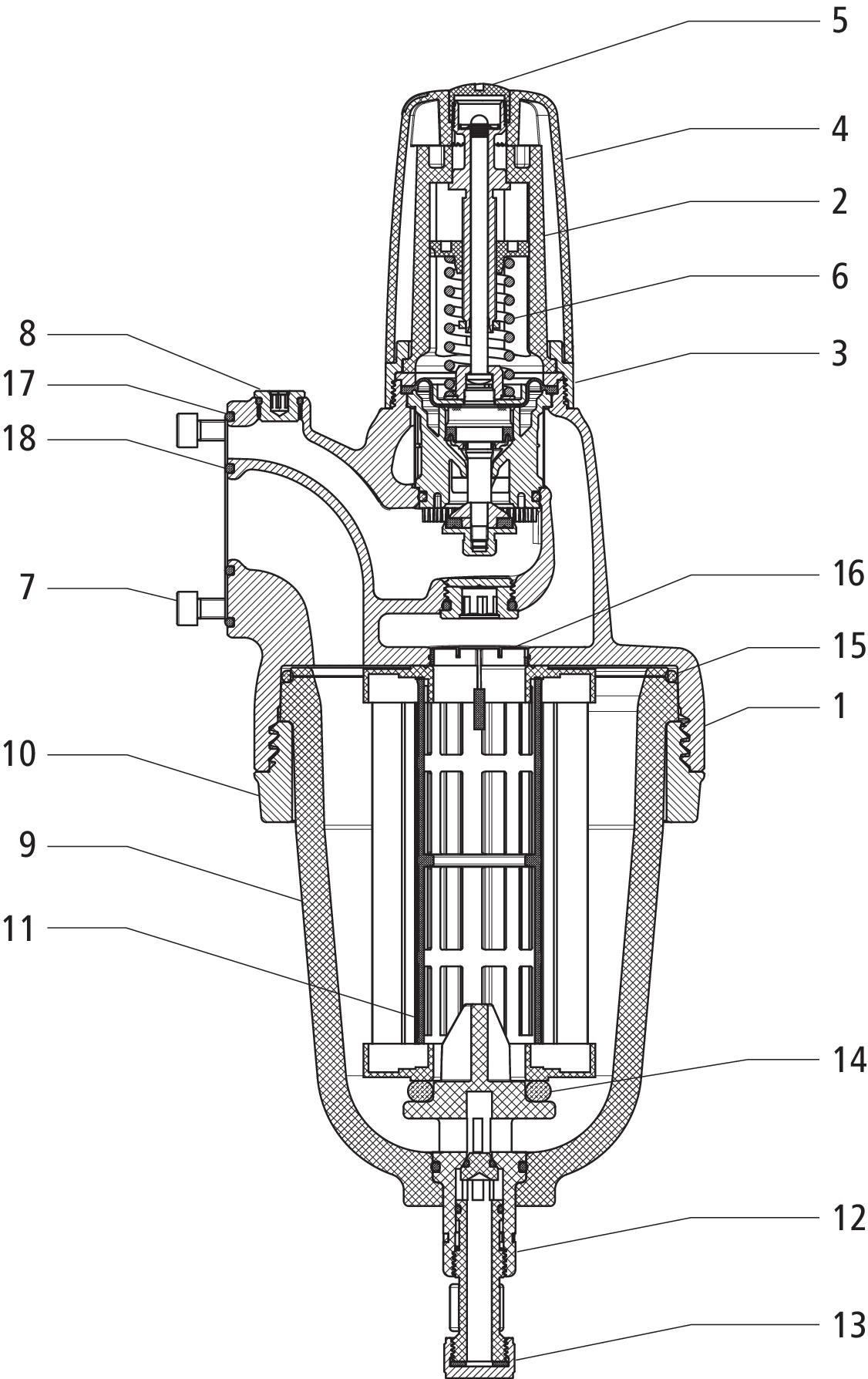

1 Costruzione e materiali
1 |
Corpo |
Bronzo CC246E |
2 |
Cartuccia del riduttore di pressione |
Materiale sintetico / ottone |
3 |
Dado |
Alluminio |
4 |
Bussola a vite |
Materiale sintetico |
5 |
Dado esagonale cieco |
Materiale sintetico |
6 |
Molla di compressione |
Acciaio per molle |
7 |
Vite cilindrica |
Acciaio inossidabile |
8 |
Tappo di chiusura |
Ottone |
9 |
Tazza del filtro* |
Poliammide |
10 |
Anello di fissaggio |
Bronzo CC246E |
11 |
Cartuccia di filtraggio* |
Tessuto sintetico |
12 |
Valvola di scarico completa |
Materiale sintetico |
13 |
Cappuccio di chiusura |
Ottone |
14 |
O-ring per cartuccia di filtraggio |
NBR |
15 |
O-ring per tazza del filtro |
NBR |
16 |
Stella di centraggio |
Materiale sintetico |
17 |
O-ring |
EPDM |
18 |
O-ring |
EPDM |
* |
Nelle dimensioni DN 25 e DN 32, il filtro fine è dotato di una cartuccia di filtraggio / tazza del filtro corta 18098/95052. |
Nelle dimensioni DN 40 e DN 50, il filtro fine è dotato di una cartuccia di filtraggio / tazza del filtro lunga 18095/95054. |
