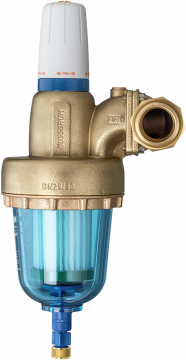

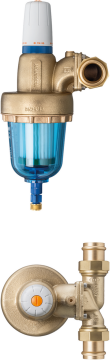

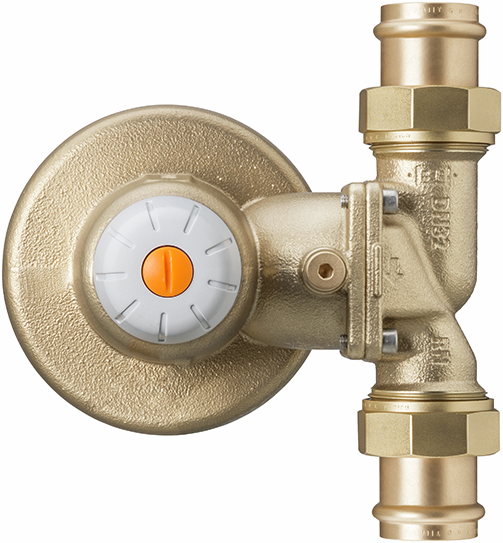

12077 Redfil
con raccordo Optipress-Aquaplus
gruppo di riduttore/filtro fine, con tazza del filtro (poliammide), tubo filtrante (materiale sintetico)
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | non risciacquabile |
| G | G1 | G2 | d | D | z | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | ⅜ | ¼ | 28 | 134 | 135 | 183 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 28 | 12077.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1½ | ⅜ | ¼ | 35 | 134 | 155 | 207 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 35 | 12077.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1¾ | ⅜ | ¼ | 42 | 134 | 189 | 261 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 42 * | 12077.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 2⅜ | ⅜ | ¼ | 54 | 134 | 201 | 281 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 54 * | 12077.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
Nota
* Con tazza del filtro lunga
w = maglia del filtro [µm]
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12077.25
|
