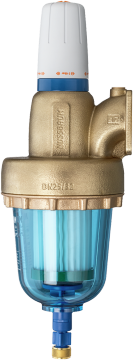

12078 Redfil
senza flangia di allacciamento
gruppo di riduttore/filtro fine, con guarnizione e materiale di fissaggio per flangia di allacciamento, con tazza del filtro (poliammide), tubo filtrante (materiale sintetico)
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | non risciacquabile |
| DN | G1 | G2 | D | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | ⅜ | ¼ | 134 | 75 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 / 32 | 12078.05 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
| 40 / 50 | ⅜ | ¼ | 134 | 85 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 / 50 * | 12078.06 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||
Nota
* Con tazza del filtro lunga
w = maglia del filtro [µm]
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12078.05
|
