Istruzioni di montaggio - Valvole termostatiche V-exact
1.1 Utilizzo
Per la preimpostazione si può optare per una soluzione continua da 1 a 8. Tra i valori di preimpostazione vi sono 7 contrassegni aggiuntivi che consentono un’impostazione accurata. L’impostazione 8 corrisponde all’impostazione normale (impostazione di fabbrica).
Il tecnico può utilizzare la chiave universale o la chiave a bocca (da 13 mm) per effettuare o modificare l’impostazione. È vietata qualsiasi manipolazione manuale da parte di persone non autorizzate.
Mezzi ausiliari:
-

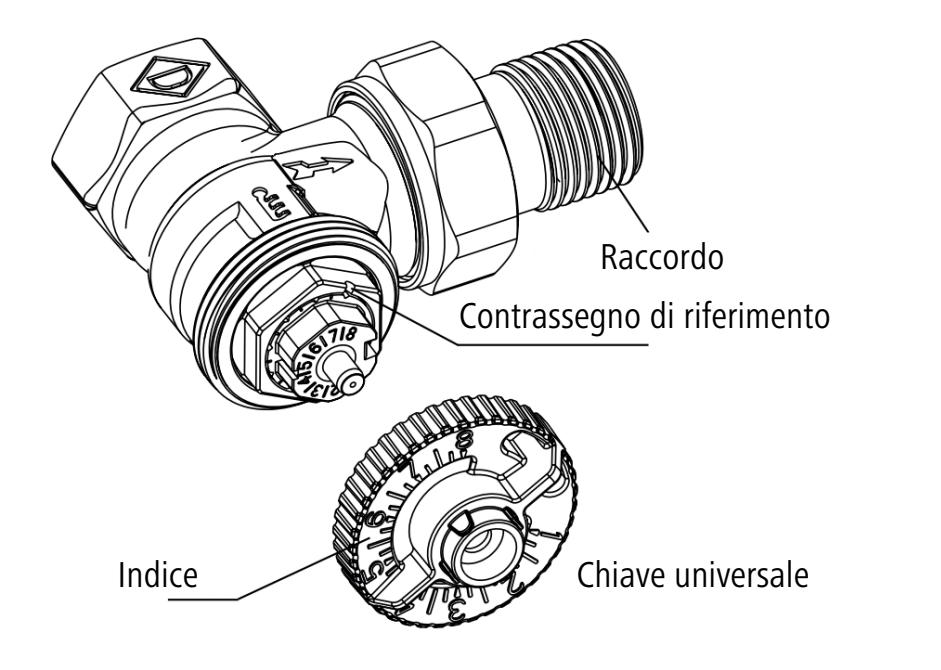

Chiave universale 55420.21
- Posizionare la chiave universale sulla testa della valvola e ruotare finché non si innesta.
- Ruotare l’indice del valore impostato desiderato sul contrassegno di riferimento della testa della valvola.
- Rimuovere la chiave universale. Il valore impostato può essere letto sulla testa della valvola dalla direzione di azionamento.
1.2 Montaggio
Il raccordo viene avvitato utilizzando una chiave a gradini comunemente reperibile in commercio. I filetti del raccordo e della tubazione devono essere sigillati a regola d’arte prima di avvitare.
Le tubazioni devono essere sciacquate prima di mettere in servizio l’impianto di riscaldamento.
Per riempire l’impianto occorre aprire completamente le valvole termostatiche e portarle sulla preimpostazione 8 (impostazione di fabbrica) affinché eventuali particelle di sporcizia non si depositino sulla sede della valvola.

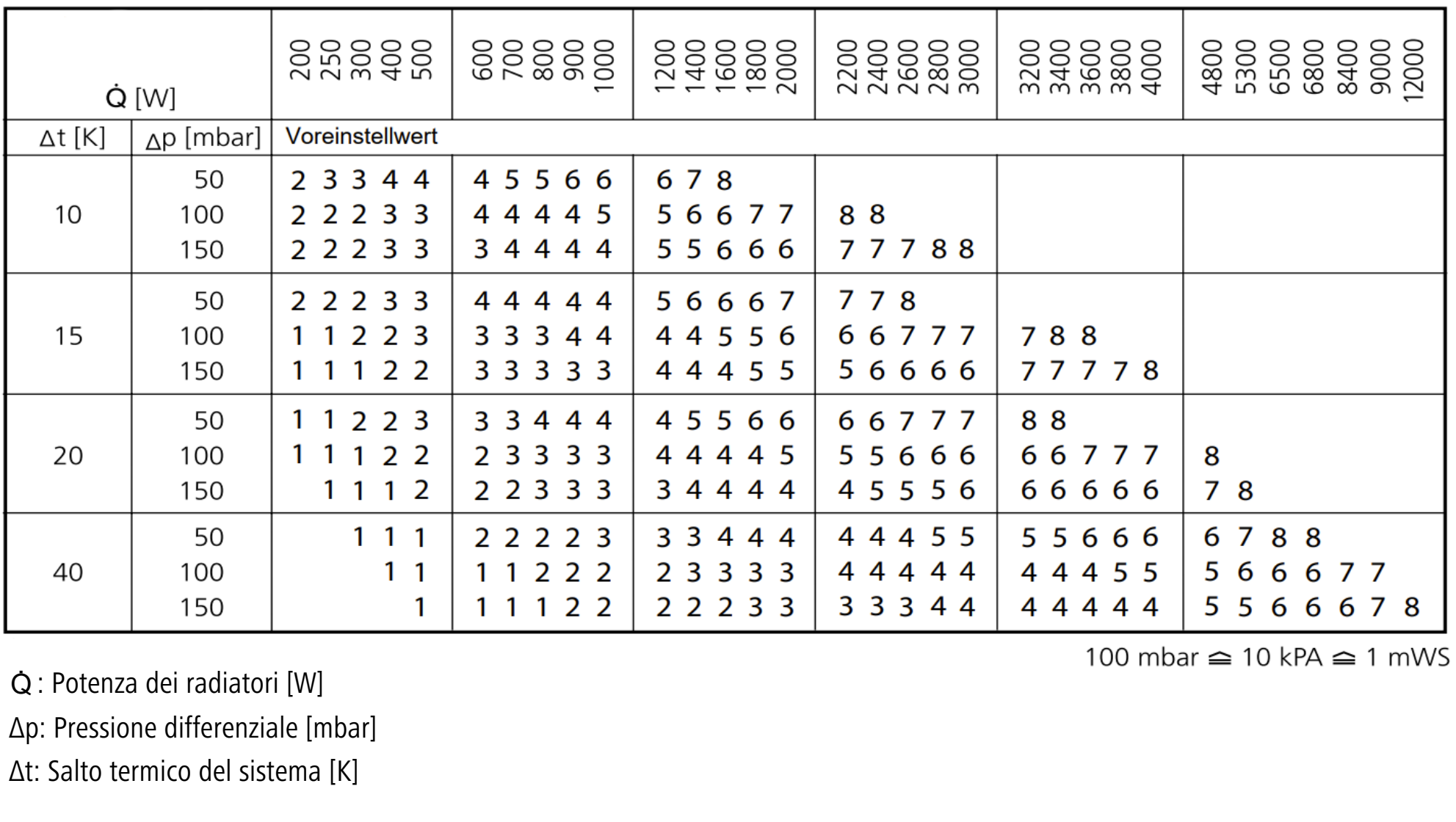

Valori di preimpostazione consigliati in funzione della potenza dei radiatori, della pressione differenziale e del salto termico del sistema:
