Montageanleitung - Thermostat-Ventilunterteile V-exact

1.1 Bedienung

Die Voreinstellung kann zwischen 1 und 8 stufenlos gewählt werden. Zwischen den Voreinstellwerten befinden sich 7 zusätzliche Markierungen die ein genaues Einstellen ermöglichen. Die Einstellung 8 entspricht der Normaleinstellung (Werkseinstellung).

Mit dem Universalschlüssel oder Maulschlüssel (13 mm) kann der Fachmann die Einstellung vornehmen oder verändern. Eine Manipulation per Hand durch Unbefugte ist ausgeschlossen.

Hilfsmittel:

• Universalschlüssel 55420.21

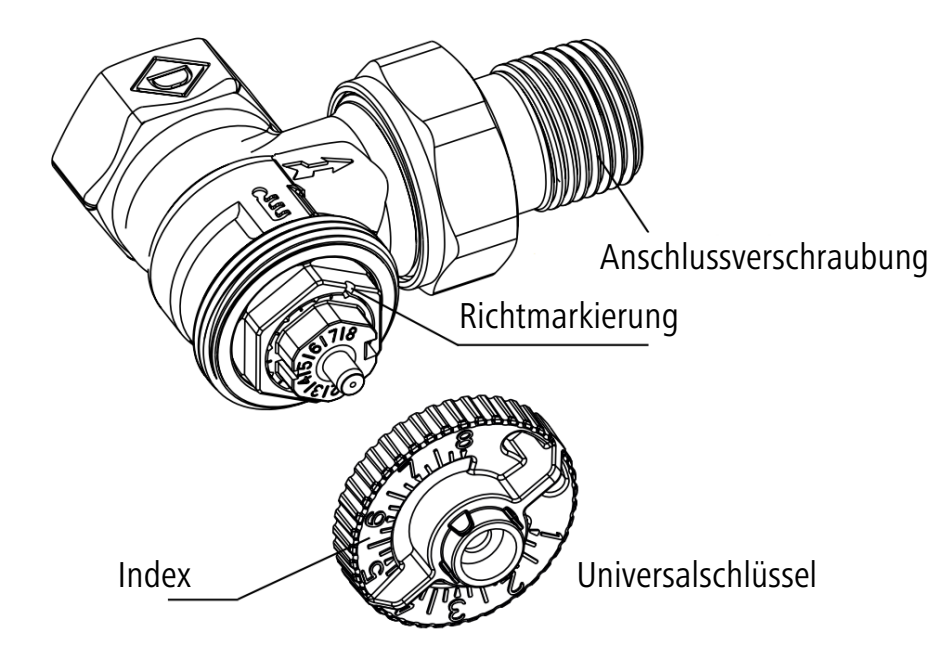

1. Universalschlüssel auf Ventiloberteil aufsetzen und verdrehen, bis er einrastet.
2. Index des gewünschten Einstellwertes auf die Richtmarkierung des Ventiloberteiles drehen.
3. Universalschlüssel abziehen. Einstellwert kann am Ventiloberteil aus Betätigungsrichtung abgelesen werden.

1.2 Montage

Das Einschrauben der Anschlussverschraubung wird mit einem handelsüblichen Stufenschlüssel vorgenommen. Die Gewinde der Anschlussverschraubung und der Rohrleitung müssen vor dem Einschrauben fachgerecht eingedichtet werden.

Rohrleitungen sind vor Inbetriebnahme der Heizungsanlage durchzuspülen.

Beim Befüllen der Anlage müssen die Thermostatventile voll geöffnet sein und auf Voreinstellung 8 (Werkseinstellung) stehen, damit sich eventuelle Schmutzpartikel nicht im Ventilsitz festsetzen.

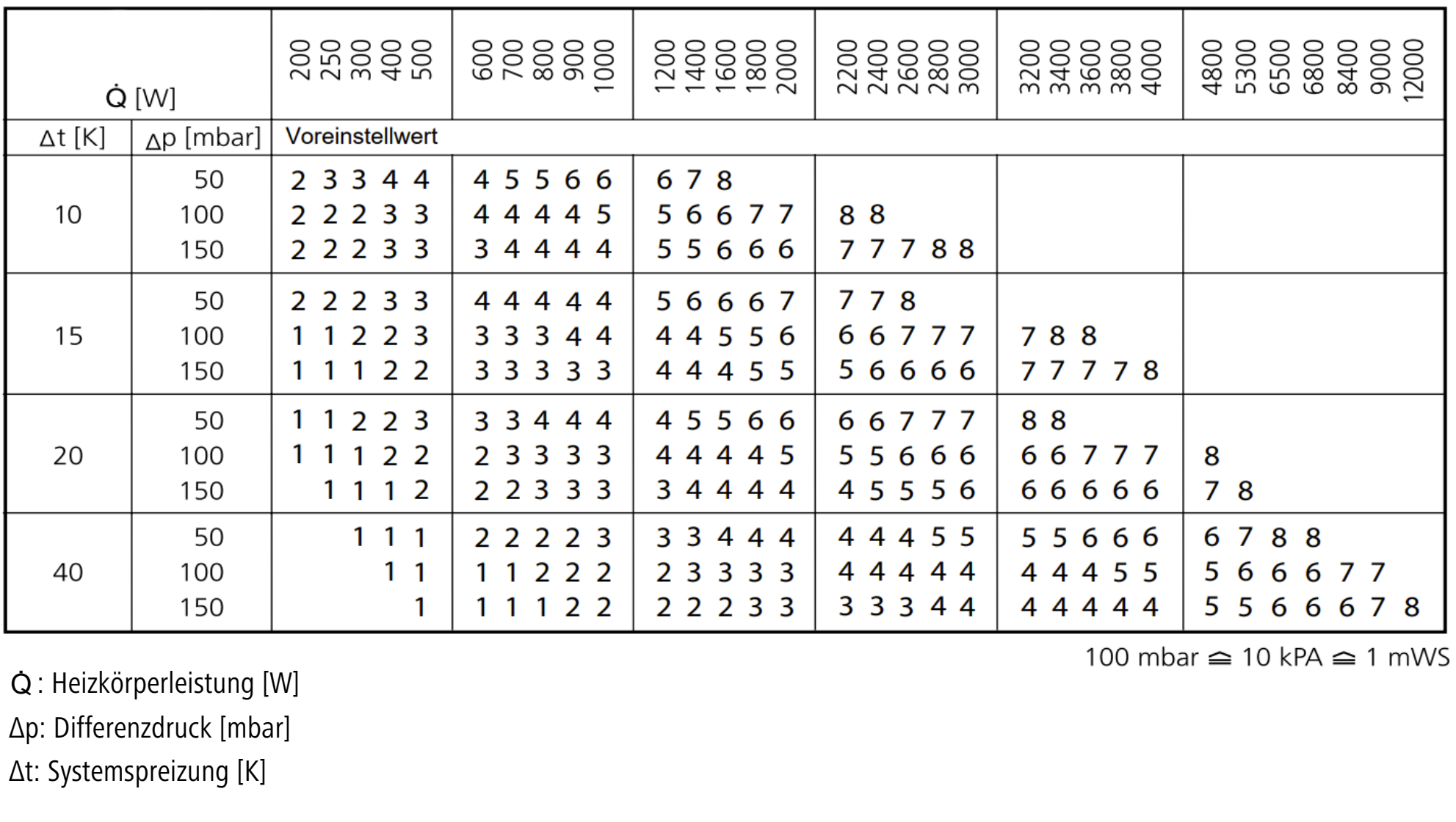

Empfohlene Voreinstellwerte in Abhängigkeit von Heizkörperleistung, Differenzdruck und Systemspreizung:
