Instructions de montage - Corps de robinet thermostatique V-exact

1.1 Commande

Le préréglage peut être choisi en continu de 1 à 8. Entre les valeurs de préréglage se trouvent 7 repères supplémentaires pour un réglage précis. 8 correspond au réglage normal (réglage usine).

Un technicien peut effectuer ou changer le réglage avec une clé universelle ou une clé plate (13 mm). Une personne non habilitée n’est pas supposée toucher aux réglages.

Outils d’aide:

• Clé universelle 55420.21

1. Placer la clé universelle sur la tête de robinet et tourner jusqu’à audition d’un encliquetage.
2. Faire tourner l’index de la valeur de réglage souhaitée jusqu’au repère d’alignement de la tête de robinet.
3. Enlever la clé universelle. La valeur de réglage peut être relevée sur la tête de robinet dans le sens d’actionnement.

1.2 Montage

Pour visser le raccord à écrou mobile, on utilisera une clé étagée standard. Le filetage du raccord à écrou mobile et la conduite doivent être graissés comme il se doit avant le vissage.

Les conduites doivent être rincées avant la mise en service de l’installation de chauffage.

Lors du remplissage de l’installation, les vannes thermostatiques doivent être ouvertes à fond sur le préréglage 8 (réglage usine), afin d’empêcher un éventuel encrassement du siège de robinet.

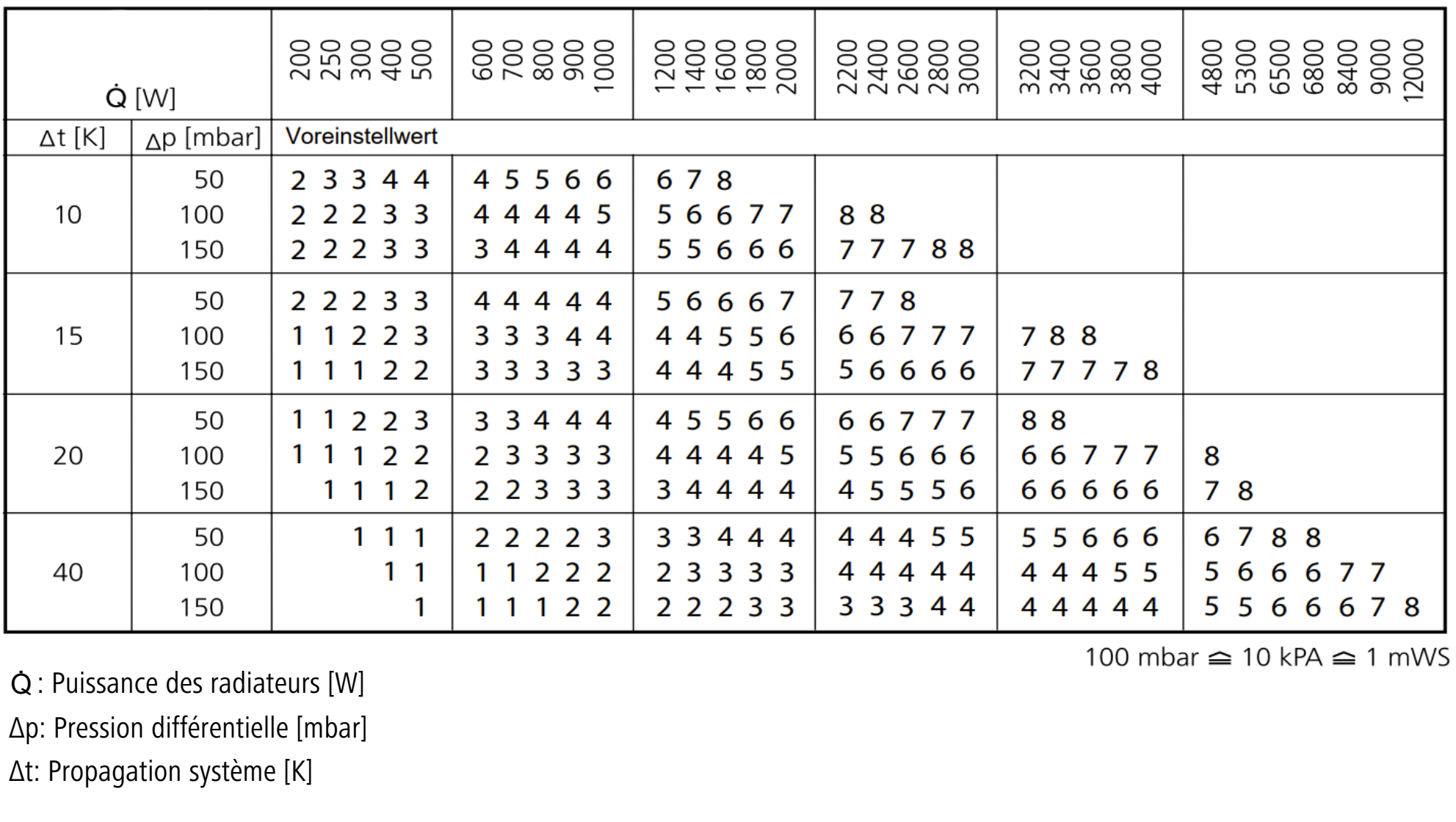

Valeurs de préréglage recommandées en fonction de la puissance des radiateurs, de la pression différentielle et de la propagation système:
