Istruzioni di montaggio - Valvola di regolazione per la circolazione, con regolazione della portata indipendente

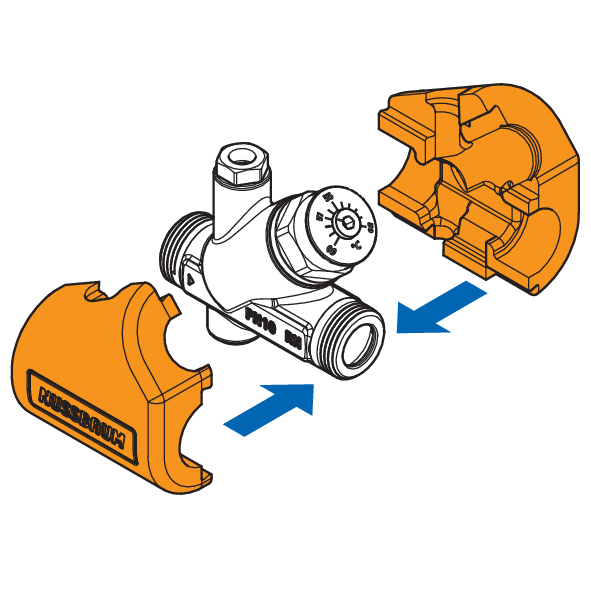

2.1 Montaggio della valvola di regolazione per la circolazione
Requisiti:
- Nell’installazione è prevista una pompa di circolazione autoregolante per mantenere la pressione costante.

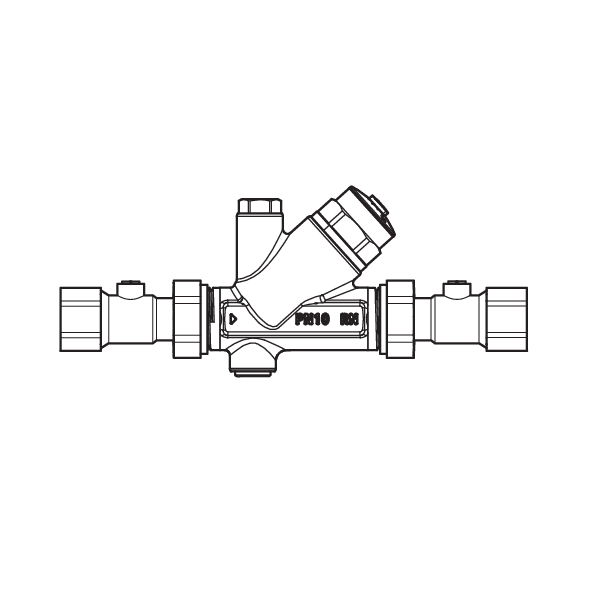

- Installare nella conduttura la valvola di regolazione per la circolazione e i raccordi opzionali chiudibili 81043, 85139 o 92017.
Compra ora
2.2 Preparazione della valvola di regolazione per la circolazione per il lavaggio della conduttura
- Smontare la testa in acciaio inossidabile 36037.04 dalla valvola di regolazione per la circolazione.
- Chiudere la valvola di regolazione per la circolazione con il tappo di chiusura 36038.21. A tale scopo vanno osservate le prescrizioni W3/C3 relative all’igiene dell’acqua potabile.
- Conservare la testa in acciaio inossidabile 36037.04 nell’apposita apertura dell’imballaggio della valvola di regolazione per la circolazione fino all’esercizio conforme alle disposizioni, al fine di preservarla da eventuali danni.
Dopo avere effettuato il lavaggio rimontare la testa 36037.04. Il tappo di chiusura 36038.21 non è concepito per il funzionamento continuo.
Compra ora

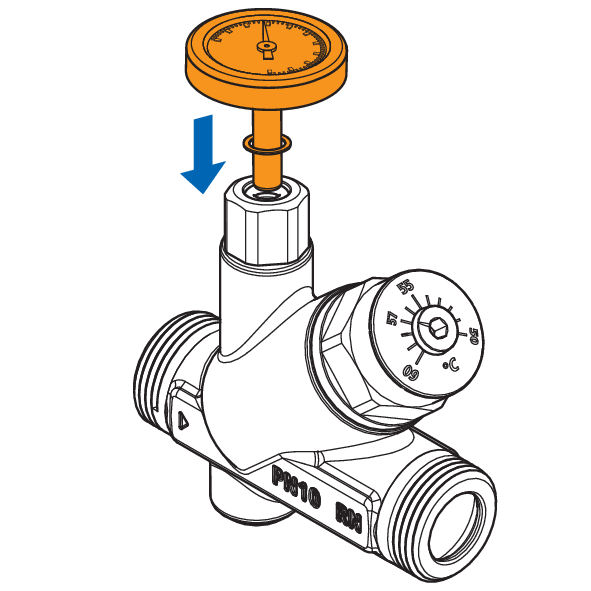

2.3 Montaggio del termometro
- Assicurarsi che, prima dell’inserimento dello stelo a immersione, l’O-ring sia posizionato al centro dello stelo a immersione, per garantire il fissaggio stabile del termometro dopo l’inserimento.
- Inserire il termometro 36034.

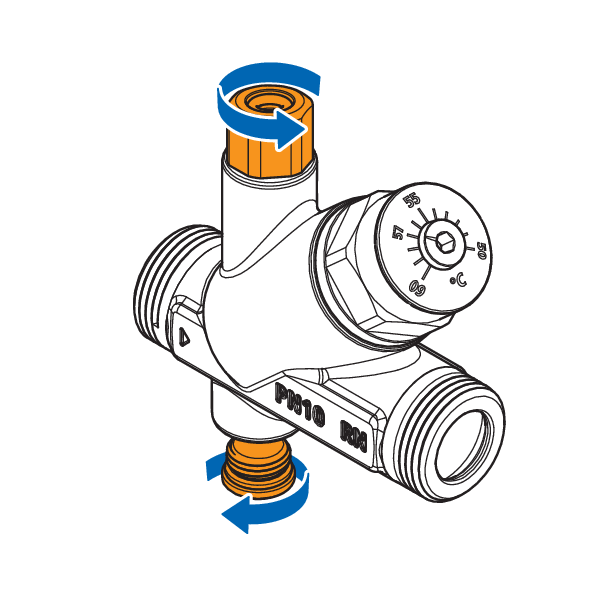

- Per inserire il termometro in basso smontare la sonda a immersione e il tappo di chiusura.
- Montare la sonda a immersione in basso e il tappo di chiusura in alto.
- Inserire il termometro in basso.
