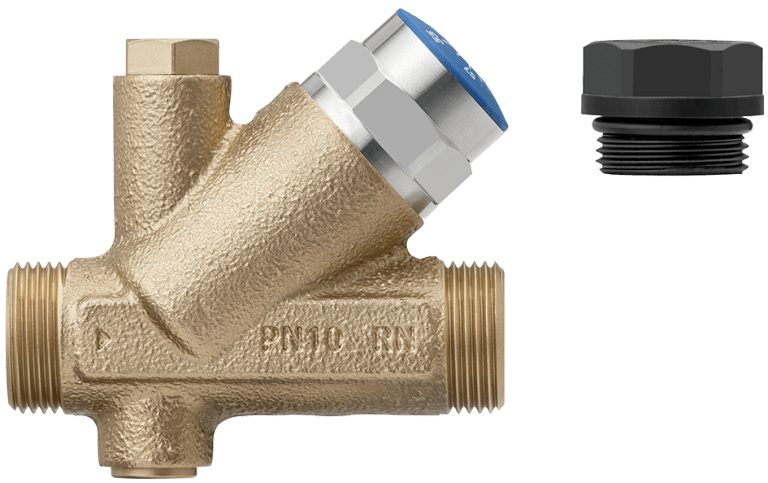

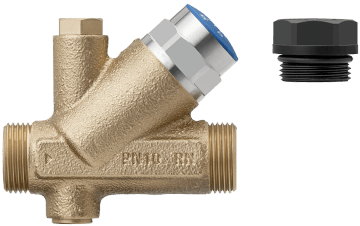

36030 Valvola di circolazione
con regolazione autonoma della portata
regolazione: Kv min / Kv max / Kv TD (TD = disinfezione termica), senza raccordo, con sonda a immersione, con tappo di chiusura per risciacquo
| materiale principale | bronzo CC246E |
| materiale secondario | acciaio inossidabile |
| pressione d'esercizio max. | 10 bar |
| pressione nominale | PN 10 |
| differenza di pressione max. Δpmax | 100 kPa |
| temperatura di regolazione min. | 50 °C |
| temperatura di regolazione max. | 60 °C |
| temperatura di regolazione, impostazione di fabbrica | 57 °C |
| valore kv con disinfezione termica | 0.186 m³/h |

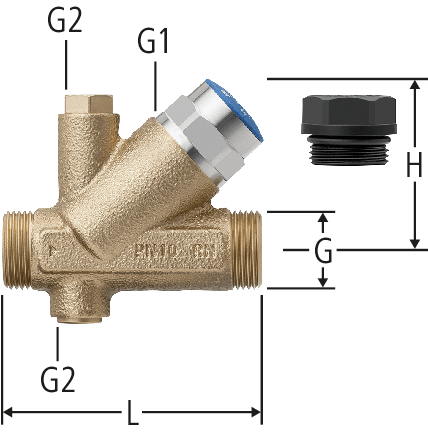

| DN | G | G1 | G2 | L | H | Kvs | Art. n° | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¾ | ¼ | 85 | 56 | 0.79 | 15 (½) | 36030.04 | 01 | 1 | 643.161 |
| ||||
|
|
||||||||||||||||
| 20 | 1 | ¾ | ¼ | 93 | 56 | 0.79 | 20 (¾) | 36030.05 | 01 | 1 | 643.162 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Valvola di circolazione |
| Dimensione |
|
| Numero di articolo |
36030.04
|
